INSTALACJA

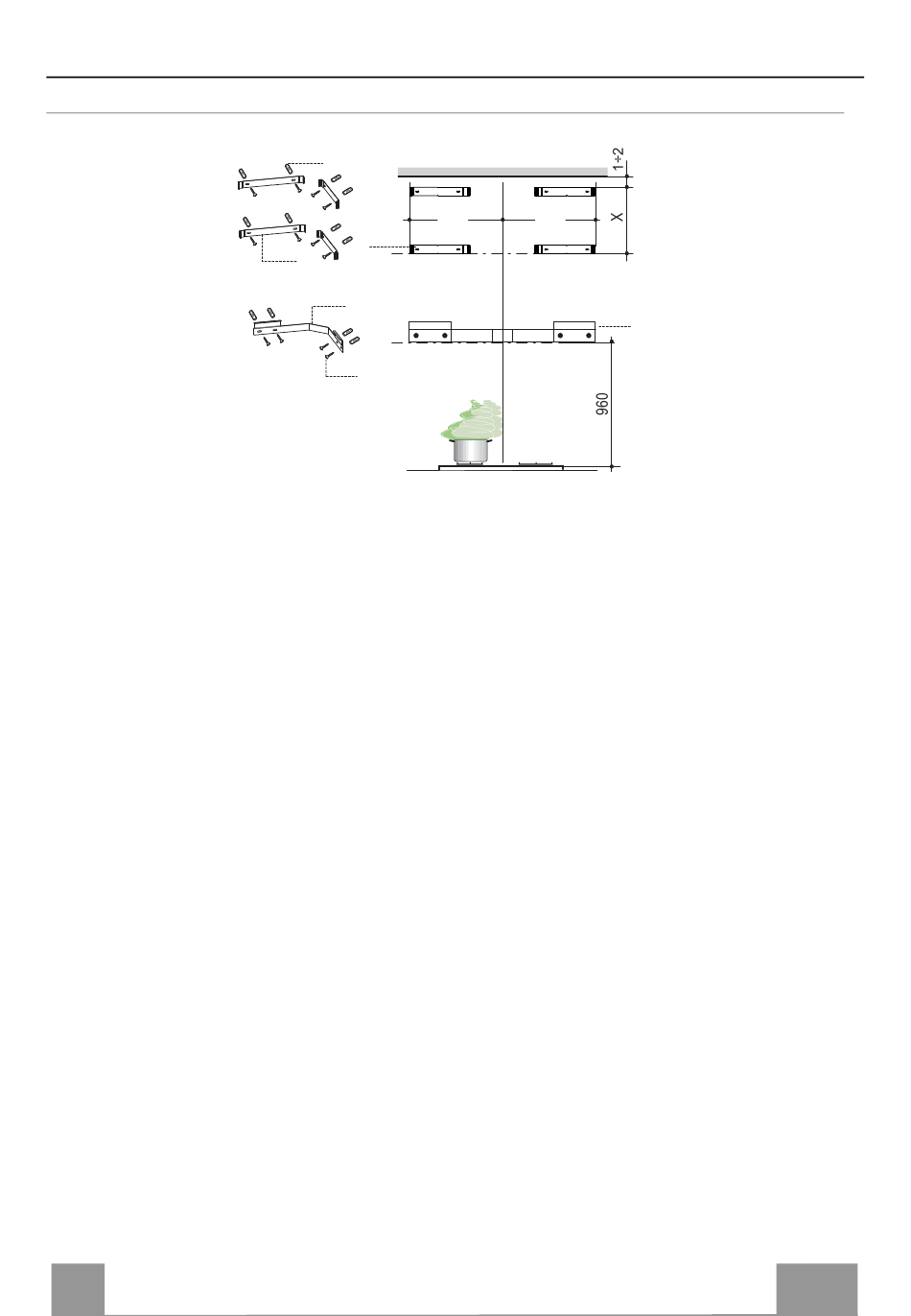

• Położyć element montażowy 7.1, tak jak to pokazano 960 mm od powierzchni gotowania,

uważając na jej wypoziomowanie.

• Zaznaczyć otwory elementu montażowego.

• Położyć element montażowy 7.2.1 w odległości 1-2 mm od sufitu lub od powierzchni górnej

oraz 347 mm od narożnika ściany.

• Zaznaczyć otwory elementu montażowego.

• Położyć element montażowy 7.2.1 w odległości X mm poniżej pierwszego elementu (X =

wysokość komina górnego) oraz 347 mm od narożnika ściany.

• Powtórzyć tę czynność po przeciwnej stronie, sprawdzając wypoziomowanie.

• Wywiercić otwory ø 8 mm w zaznaczonych miejscach.

• Włożyć kołki 11 w otwory.

• Przykręcić elementy montażowe, przy pomocy śrub 12a (4,2 x 44,4) znajdujących się na

wyposażeniu.

W celu instalacji w wersji filtrującej, należy wykonać kroki opisane w rozdziale Wylot

powietrza – wersja z filtrem.

Wiercenie i mocowanie elementów montażowych

7.2.1

7.1

12a

347

7.1
