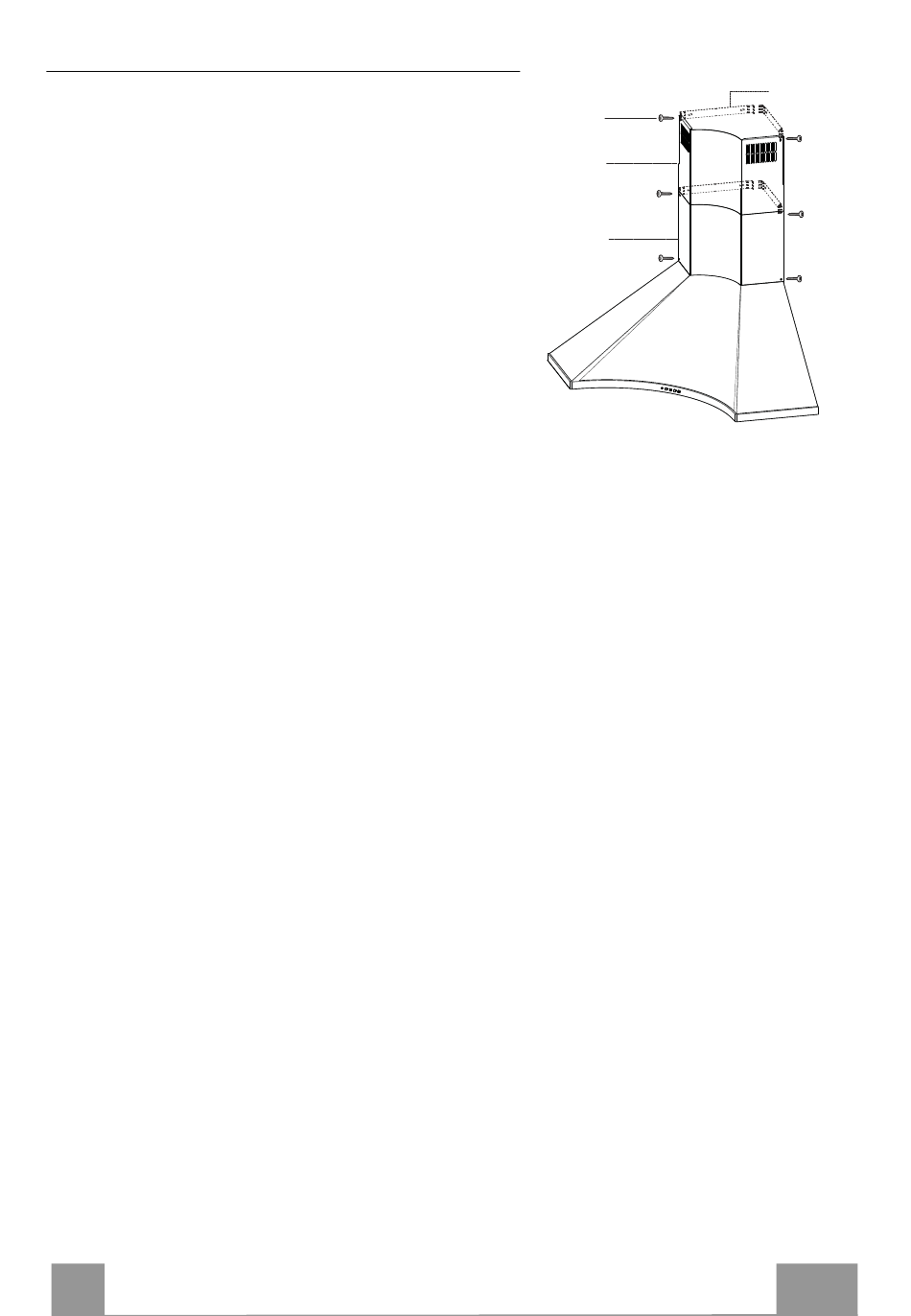

Montage Cheminée
Cheminée supérieure
• Elargir légèrement les deux bords latériaux, et les
accrocher derrières les brides 7.2.1; refermer jusqu'à
la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c
fournies.
Cheminée inférieure
• Elargir légèrement les deux bords latériaux de la
Cheminée et les accrocher entre la Cheminée supé-
rieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte,
à l'aide des deux 2 vis 12c fournies.
