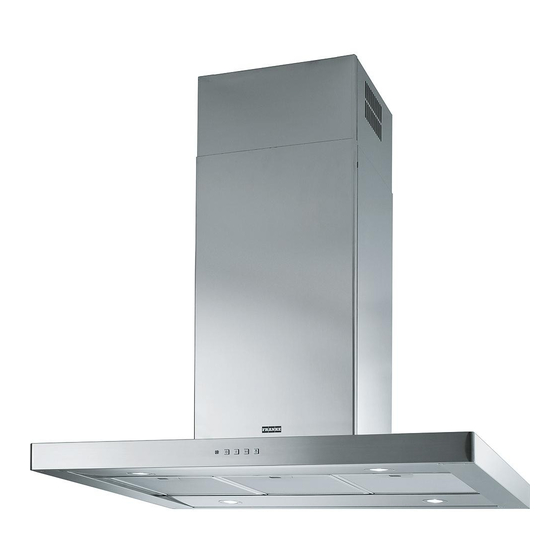

Franke FDF 9156 I XS Bedienungsanleitung Und Einrichtung
Vorschau ausblenden
Andere Handbücher für FDF 9156 I XS:
- Bedienungsanleitung und installation (88 Seiten) ,
- Bedienungsanleitung und installation (68 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Franke FDF 9156 I XS
Inhaltszusammenfassung für Franke FDF 9156 I XS
- Seite 1 Instructions for use and installation Cooker Hood Istruzioni per l’uso e l’installazione Cappa Mode d’emploi et installation Hotte de Cuisine Bedienungsanleitung und Einrichtung Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz FDF 9156 I XS...
-
Seite 2: Inhaltsverzeichnis
INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS ................................4 INSTALLATION..................................6 USE ...................................... 10 MAINTENANCE ................................... 11 INDICE CONSIGLI E SUGGERIMENTI............................12 CARATTERISTICHE................................13 INSTALLAZIONE ................................. 15 USO...................................... 19 MANUTENZIONE ................................20 SOMMAIRE CONSEILS ET SUGGESTIONS............................21 CARACTERISTIQUES................................. 22 INSTALLATION..................................24 UTILISATION .................................. -
Seite 30: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Mon- tage zurückzuführen sind. •... -
Seite 31: Charakteristiken
CHARAKTERISTIKEN Platzbedarf Min. Min. 650mm 500mm 3 31... - Seite 32 Komponenten BezugMenge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuch- tung, Filter Teleskopkamin, bestehend aus: Oberer Kaminteil Unterer Kaminteil Teleskoppaneel, bestehend aus: 14.1 Oberes Paneel Unteres Paneel Reduzierflansch ø 150-120 mm 14.1 Anschlussverlängerung Luftauslass Anschluss Luftauslass Novastick-Band Rohrschellen (nicht enthalten) BezugMenge Installationskomponenten Befestigungswinkel Anschluss Luftauslass Befestigungswinkel Teleskopkamin Dübel ø...
-
Seite 33: Montage
MONTAGE Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts Achtung: Bitte beachten Sie bei der Montage das Gewicht der kompletten Haube. Die Tragfä- higkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Mon- tage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs- oder Stabilisierungselementen hergestellt werden. - Seite 34 Fixierung von Gitter/Kamin Falls die Höhe des Gitters verändert werden soll, wie folgt vor- gehen: • Die metrischen Schrauben lösen, welche die beiden frontal sichtbaren Frontteile verbinden. • Die Höhe des Gitters nach Wunsch regulieren und die zuvor ausgebauten Schrauben wieder einschrauben, wobei 2 Schrau- ben in der Nähe der Paneelsperre angebracht werden sollen.
- Seite 35 Luftaustritt bei der Filterversion • Die Anschlussverlängerungen 14.1 seitlich am Anschluss 15 einsetzen. • Den Anschluss 15 am Haltewinkel 7.3 einsetzen und mit den Schrauben fixieren. • Den Haltewinkel 7.3 mit den Schrauben an der Oberseite be- festigen. 14.1 • Sicherstellen, dass sich der Austritt der Anschlussverlängerun- gen 14.1 sowohl waagrecht als auch senkrecht auf Höhe der Öffnungen des Kamins befindet.
-
Seite 36: Elektroanschluss
Montage des Paneels und Befestigung des Haubenkörpers Vor dem Befestigen des Haubenkörpers am Gitter: • Die Fettfilter aus dem Haubenkörper nehmen. • Die eventuell vorhandenen Aktivkohlefilter ausbauen. • Dann den Haubenkörper mit den mitgelieferten 4 Schrauben 12f (M6 x 10) von unten am vorbereiteten Gitter befestigen. •... -
Seite 37: Bedienung
BEDIENUNG Schalttafel TASTE FUNKTIONEN T1 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor ersten Betriebsgeschwindigkeit ein. Stellt den Motor ab. T2 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor zweiten Betriebsgeschwindigkeit ein. T3 Betriebsgeschwindigkeit Bleibend Schaltet Motor dritten Betriebsgeschwindigkeit ein. Blinkend Bei 2 Sekunden langem Drücken: Aktiviert die auf 10 Minuten geregelte vierte Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit zurückgekehrt wird. -
Seite 38: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. - Seite 48 Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it 436004895_ver2...
