6.5 Änderung der Geschwindigkeitsanzeigen (optional)
Stromschlag durch elektronische Komponenten
Bei unsachgemäßem Arbeiten an elektronischen Komponenten kann es zu lebensgefährlichen
Stromschlägen kommen.
► Lassen Sie die Geschwindigkeitsanzeige ausschließlich von einer Elektrofachkraft ändern.
► Schalten Sie das Gerät aus.
► Trennen Sie alle elektrischen Verbindungen.

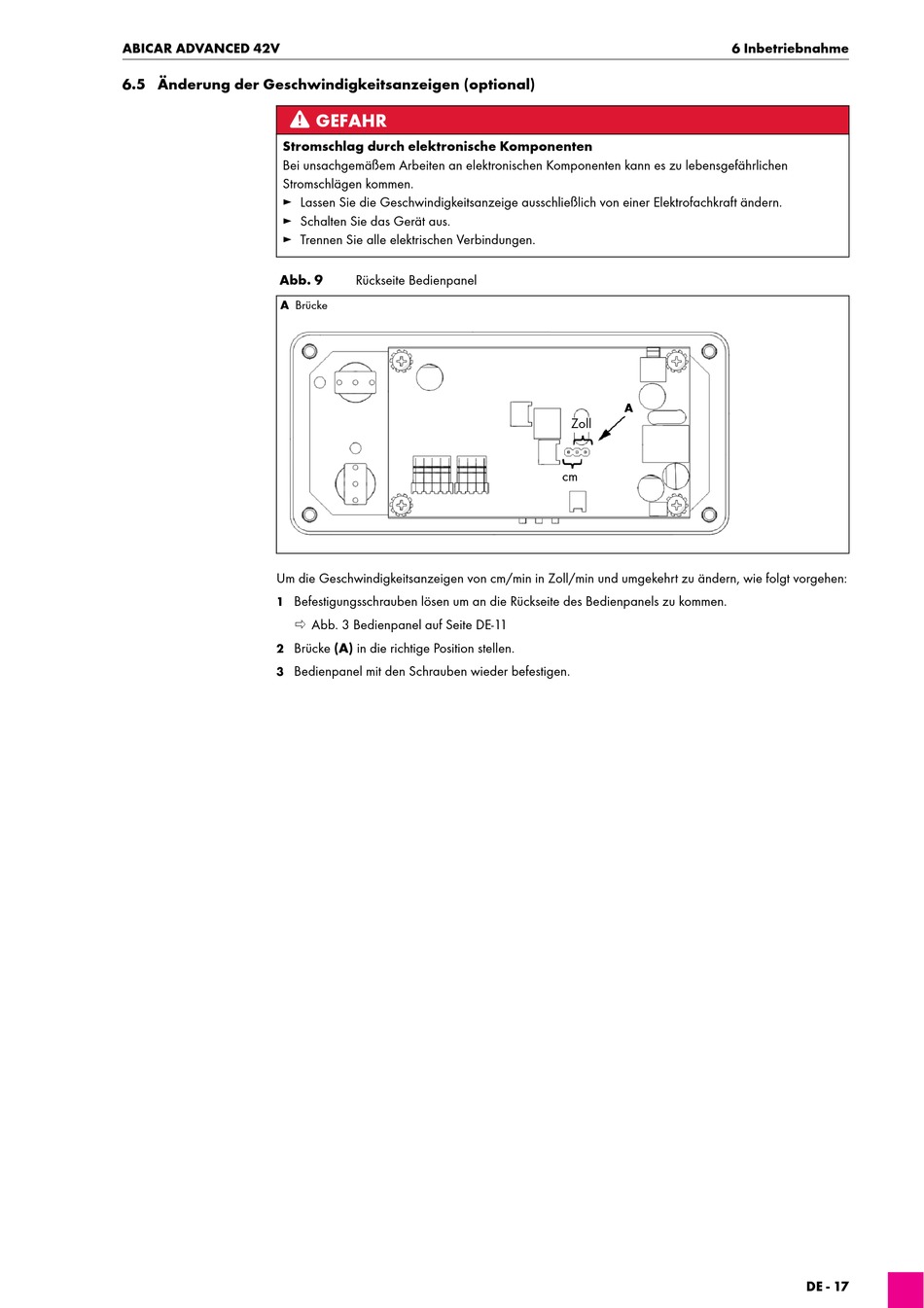

Abb. 9
A Brücke
Um die Geschwindigkeitsanzeigen von cm/min in Zoll/min und umgekehrt zu ändern, wie folgt vorgehen:
Befestigungsschrauben lösen um an die Rückseite des Bedienpanels zu kommen.
1
 Abb. 3 Bedienpanel auf Seite DE-11
Brücke (A) in die richtige Position stellen.
2
Bedienpanel mit den Schrauben wieder befestigen.
3
GEFAHR
Rückseite Bedienpanel
