Kermi x-change dynamic LWMapro Montage- Und Betriebsanleitung Seite 36

Anhang

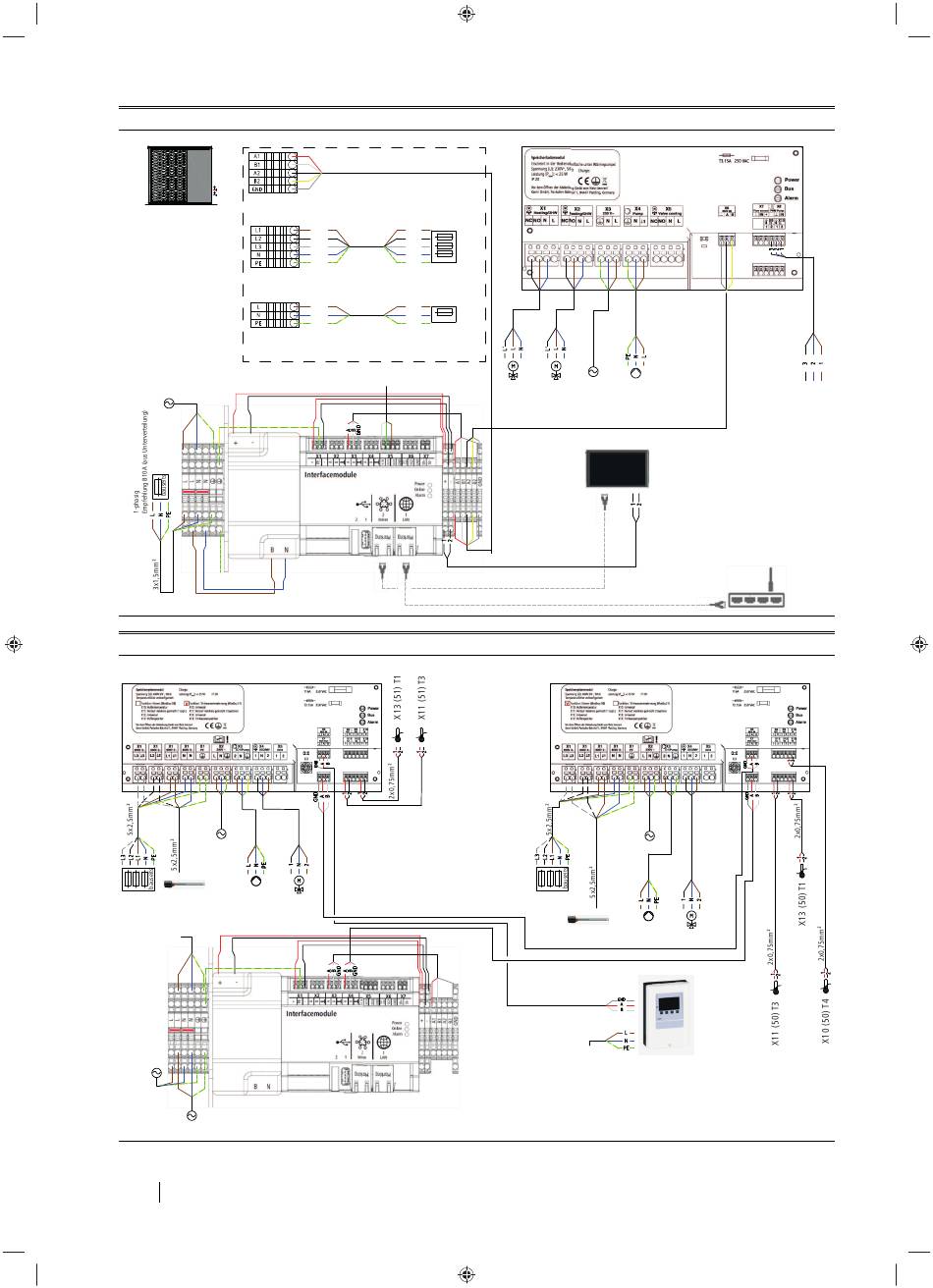

Abb. 33: Elektroinstallation Wärmepumpe
Verdichter
(aus Unterverteilung)
Steuermodul 230 V
(aus Unterverteilung)
X3 (SLM)
Erdung Deckel
Elektrobox
Abb. 34: Elektroinstallation Inneneinheit
X2 (51)
X3 (51) X4 (51)
X1 (51)
U (FWS)
X2 (51)
X2 (50)
36
Montage- und Betriebsanleitung x-change
Ø4x2x056 (geschirmt)
L1
L1
L2
L2
5x2,5mm²
L3
L3
N
N
bauseits
PE
PE
3-phasig
Empfehlung
pro M: C16A
pro L: C20A
L
L
3x1,5mm²
N N
bauseits
PE
PE
1-phasig
Empfehlung
C10A
LED-Streifen
Netzwerkkabel (CAT5) Internetverbindung
®
dynamic pro Wärmepumpen
X1 (SLM)
X2 (SLM) X3 (SLM) X4 (SLM)
X2 (50)
X1 (50) X3 (50)
U (FWS)
X8 (SLM)
X4 (50)
09/2024
