Betrieb

Die Anzeige besteht aus Bereichen und Schaltflächen, die
den Funktionen im Access-Steuergerät entsprechen.
Weitere Informationen über die Funktion der Schaltflächen
und Bereiche finden Sie in der Access-Dokumentation.
Konfigurieren Sie die Kommunikationsparameter im Display,
indem Sie die folgenden Schritte ausführen:
1 Zur Konfiguration in der Einschaltreihenfolge:
• Schalten Sie das Display ein und drücken Sie die Ein/
Aus-Taste 5 Sekunden lang.
Zur Konfiguration im laufenden Betrieb:
a. Drücken Sie gleichzeitig die Abwärtspfeil- und
Aufwärtspfeiltaste 5 Sekunden lang.
b. Betätigen Sie anschließend zweimal die
Abwärtspfeiltaste.

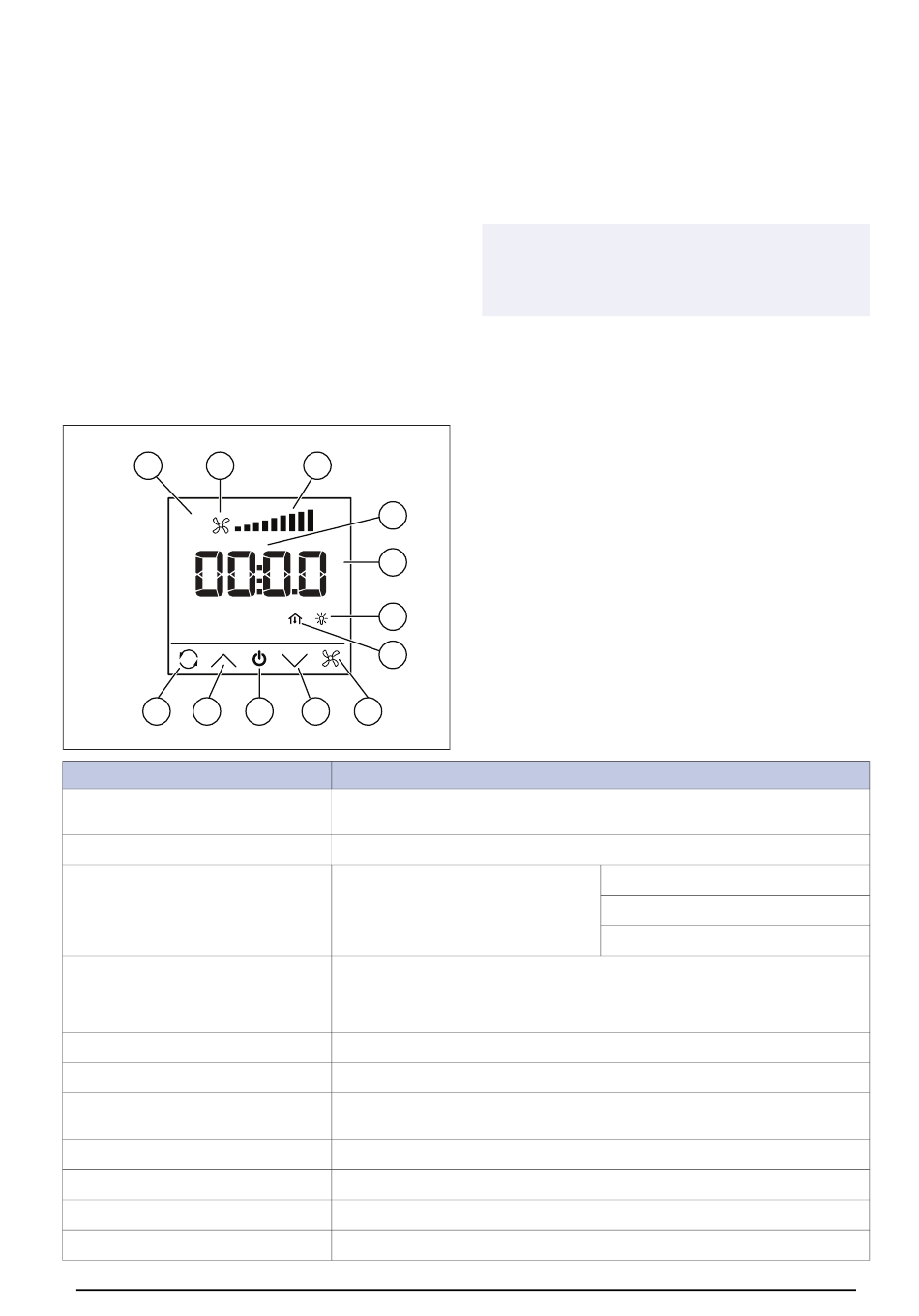

3.1

Display

A
L
A
B
C
D
E
F
G
H
I
J
K
L
2
B C
AUTO
MAN
°C
°F
K J I H
Funktion
Anzeige des Ventilatormodus: Automatisch/Manuell (zeigt auch den „Erweiterten
Lauf" an)
Anzeige „Ventilator läuft" (wechselt bei Betrieb)
Anzeige Ventilatordrehzahl:
16-Segment-Anzeige für numerische Daten (Temperatur, CO
Daten)
Einheitenanzeigen für numerische Daten (°C, °F)
Aktive Lüftungsgerät-Alarmanzeige
Anzeige Temperatursollwert (Haus) / Raumtemperatur (Haus + Thermometer)
Taste für Ventilatorregelung (Aus, Auto, Niedrig, Normal, Hoch) oder (Aktivieren
der 60-minütigen verlängerten Laufzeit)
Taste zum Senken des Temperatursollwerts
Taste zum Einschalten des Displays
Taste zum Erhöhen des Temperatursollwerts
Taste zur Steuerung der Parameteranzeige (Raumtemperatur, Außentemperatur)
2 Blättern Sie mit den Pfeiltasten im Firmware-
Konfigurationsmenü.
3 Betätigen Sie die Ein-/Aus-Taste, um einen Parameter
auszuwählen. Verwenden Sie die Pfeiltasten, um den
Wert einzustellen. Bestätigen Sie Ihre Auswahl immer
mit der Ein-/Aus-Taste.
4 Am Ende des Menüs wird das Wort „EXIT" (Beenden) in
der Anzeige dargestellt. Um das Menü zu beenden,
betätigen Sie die Ein-/Aus-Taste, wenn EXIT angezeigt
wird.
Hinweis!
Stellen Sie nach dem Ändern der Parameter sicher, dass
der Strom mindestens 5 Sekunden lang zugeschaltet ist,
damit die Einstellungen korrekt gespeichert werden.
D
E
F
G
Niedrig (3 Segmente)
Normal (6 Segmente)
Hoch (9 Segmente)
ppm, oder andere
