RS485 SETTING TOOL
2.1. BESKRIVNING OCH BATTERIINSTALLATION

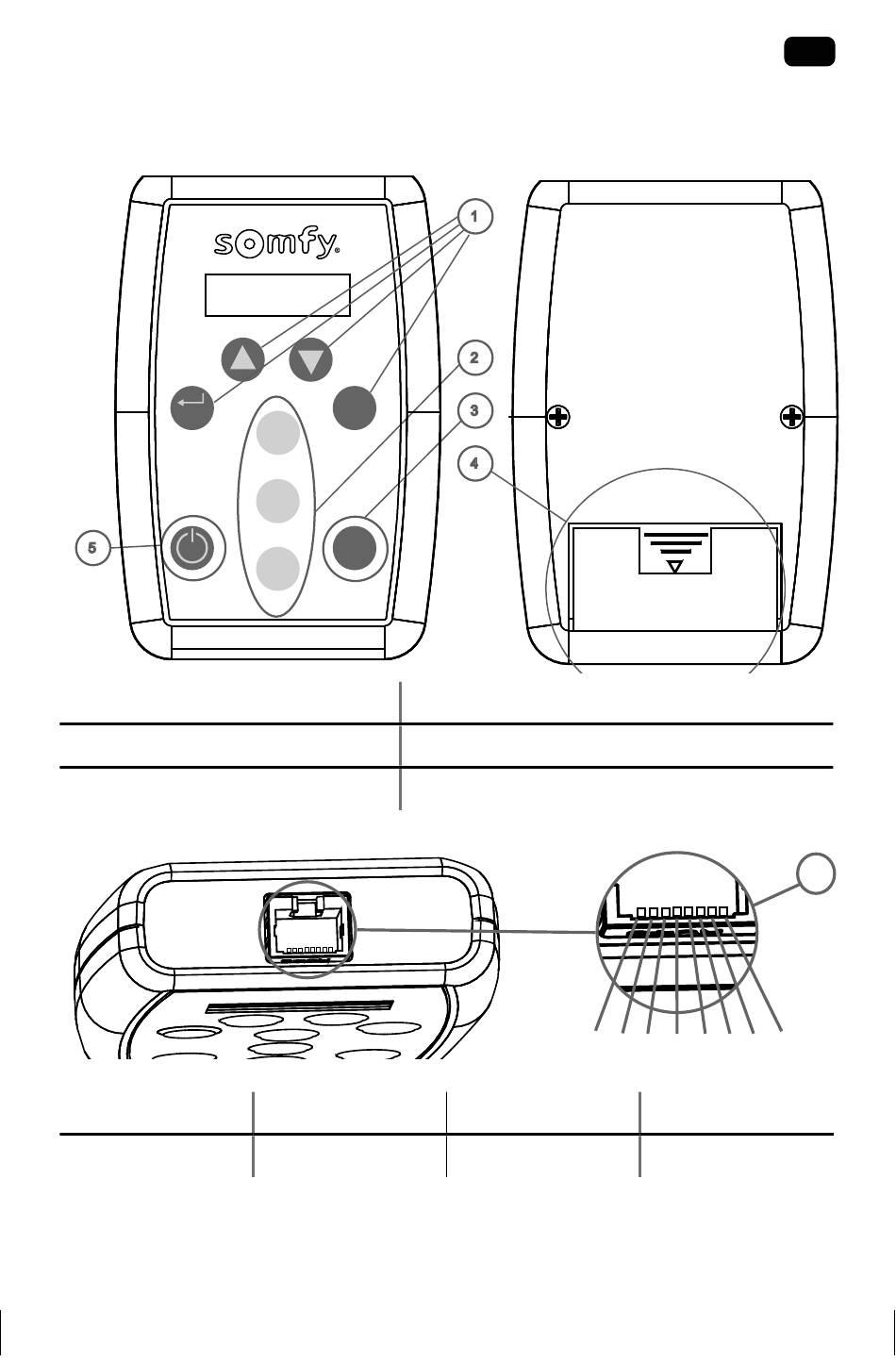

2.1.1. Beskrivning
BACK
5
1: Navigeringsknappar
2: Manöverknappar
3: Knapp för bakgrundsbelysning
a: Jord
e: Används ej
©
Copyright 2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
OK
OPEN
STOP
LIGHT
CLOSE
4: Batteriplats
5: På/av
6: RJ45-kontakt
b: Jord
f: Används ej
1
2
3
4
a b c d e f g h
c: Används ej
g: RS485 -
SV
6
d: Används ej
h: RS485 +
