Over dit document
Deze beknopte handleiding geeft een overzicht van Geberit Connect. Gedetailleerde informatie
over planning, installatie, ingebruikname en bediening is te vinden in het Geberit Connect sys-
teemhandboek. → doc.geberit.com/970.746.00.0.pdf

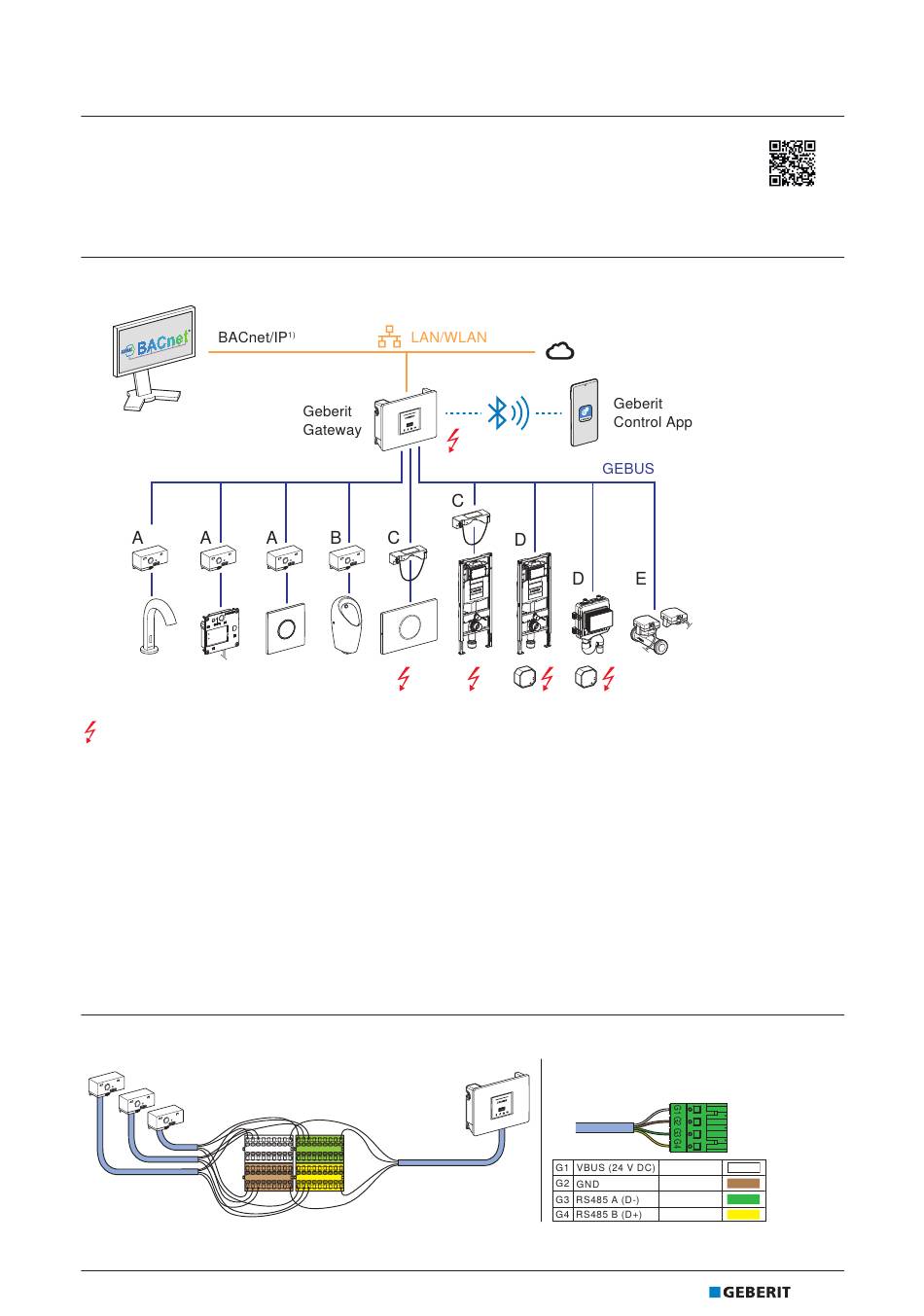

Aansluiting van de eindapparaten via Geberit bus (GEBUS)
→ Zie hoofdstukken 4.6.1 en 5 in het Geberit Connect systeemhandboek.
Gebouw-
automatiseringssysteem
Stroomvoorziening met 230 V AC netspanning (niet via GEBUS kabel)
A GEBUS converter voor inbouwurinoirstuursystemen en wastafelkranen, stroomvoorziening via GEBUS kabel
B GEBUS converter voor Preda, Selva en Tamina urinoirs, stroomvoorziening via GEBUS kabel
C GEBUS converter met geïntegreerd voedingsapparaat, afzonderlijke stroomvoorziening vereist, gedeeltelijke batterijvoeding mogelijk
D Alleen communicatie via GEBUS kabel, afzonderlijk voedingsapparaat vereist
E Communicatie en stroomvoorziening via GEBUS kabel
1) BACnet is het netwerkprotocol dat wordt ondersteund door Geberit Connect voor gebouwautomatisering.
BACnet is een handelsmerk van de American Society of Heating, Refrigeration and Air-Conditioning Engineers (ASHRAE).
2) Voor firmware-updates, meldingen en servicedoeleinden
• Max. lengte GEBUS kabel tussen Geberit Gateway en het meest afgelegen eindapparaat: 100 m
• Max. 30 eindapparaten
GEBUS kabel, aansluiting van de eindapparaten op de Geberit Gateway
→ Zie hoofdstukken 4.4, 4.5 en 5.2 in het Geberit Connect systeemhandboek.
Klemmenblok in ruwbouwbox
of in de schakelkast
GEBUS kabel
van de eindapparaten
12889962123 © 11-2023
972.080.00.0(00)
Stekkertoewijzing op de
Geberit Gateway
GEBUS kabel
naar de Geberit Gateway
Internetverbinding met
Geberit Cloud services 2)
wit
bruin
groen
geel
