Au sujet de ce document
Cette notice succincte donne une vue d'ensemble sur Geberit Connect. Des informations détaillées
relatives à la planification, à l'installation, à la mise en service et au fonctionnement peuvent être re-
trouvées dans le manuel de système Geberit Connect. → doc.geberit.com/970.746.00.0.pdf

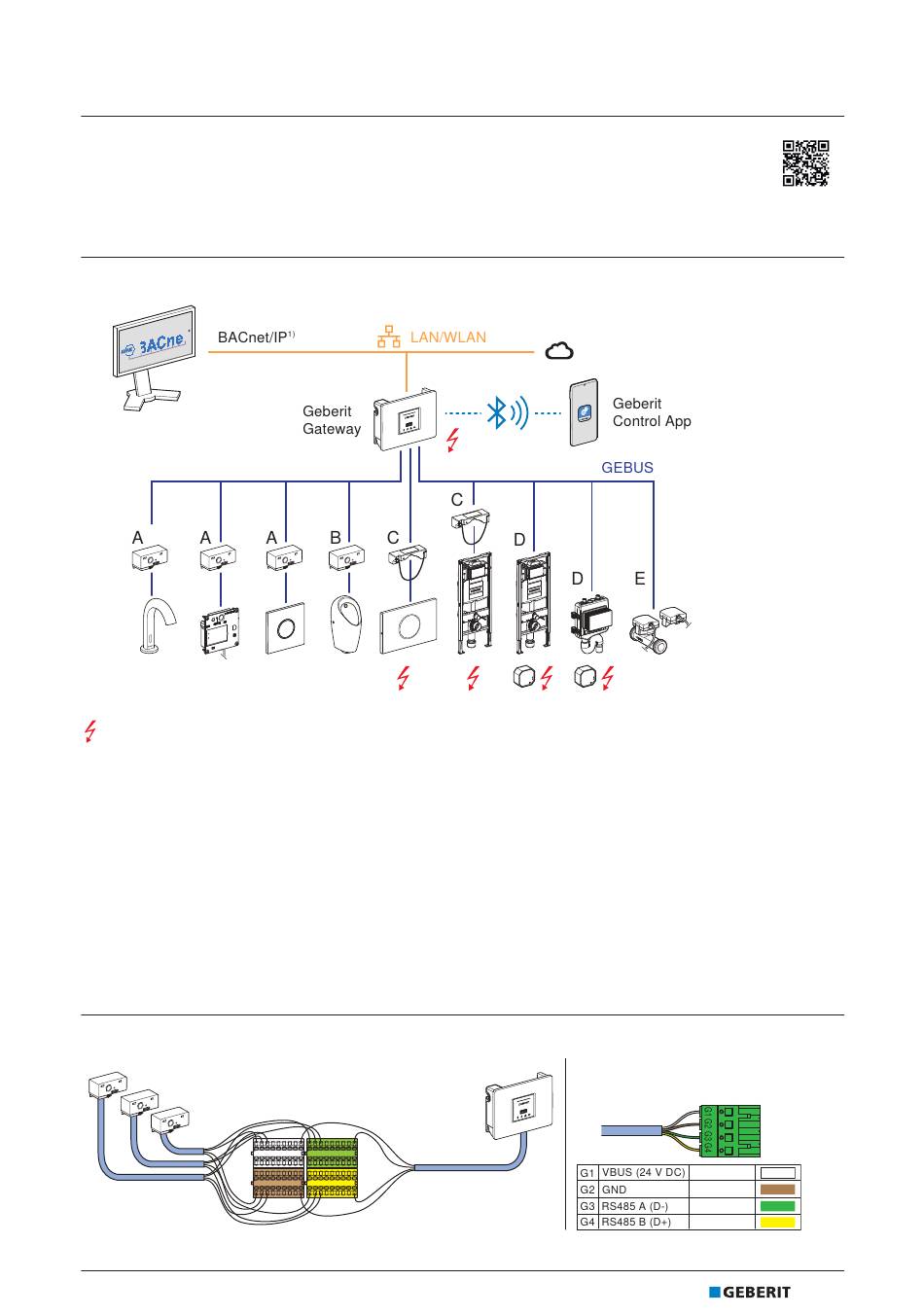

Connexion des terminaux via Geberit Bus (GEBUS)
→ Voir les chapitres 4.6.1 et 5 du manuel de système Geberit Connect.
Système
domotique
Alimentation électrique avec tension secteur 230 V CA (pas via le câble GEBUS)
A Convertisseur GEBUS pour commandes d'urinoirs à encastrer et robinetteries de lavabo, alimentation électrique via le câble GEBUS
B Convertisseur GEBUS pour les urinoirs Preda, Selva et Tamina, alimentation électrique via le câble GEBUS
C Convertisseur GEBUS avec bloc d'alimentation intégré, alimentation électrique séparée nécessaire, alimentation partielle par piles possible
D Communication uniquement via le câble GEBUS, bloc d'alimentation séparé nécessaire
E Communication et alimentation électrique via le câble GEBUS
1) BACnet est le protocole réseau pris en charge par Geberit Connect pour la domotique.
BACnet est une marque de l'American Society of Heating, Refrigeration and Air-Conditioning Engineers (ASHRAE).
2) Pour les mises à jour du microprogramme, les notifications et à des fins de service
• Longueur max. du câble GEBUS entre la passerelle Geberit Gateway et le terminal le plus éloigné : 100 m
• 30 terminaux max.
Câble GEBUS, raccordement des terminaux à la passerelle Geberit Gateway
→ Voir les chapitres 4.4, 4.5 et 5.2 du manuel de système Geberit Connect.
Bornier dans le boîtier de montage brut
ou dans l'armoire de commande
Câbles GEBUS
des terminaux
12889962123 © 11-2023
972.080.00.0(00)
Câble GEBUS
vers la passerelle Geberit Gateway
Connexion Internet aux
services cloud Geberit 2)
Affectation fiches sur
la passerelle Geberit Gateway
blanc
marron
vert
jaune
FR
11
