Informazioni sul presente documento
Queste istruzioni brevi forniscono una panoramica di Geberit Connect. Per informazioni detta-
gliate su progettazione, installazione, messa in funzione e funzionamento, consultare il manuale
del sistema Geberit Connect. → doc.geberit.com/970.746.00.0.pdf

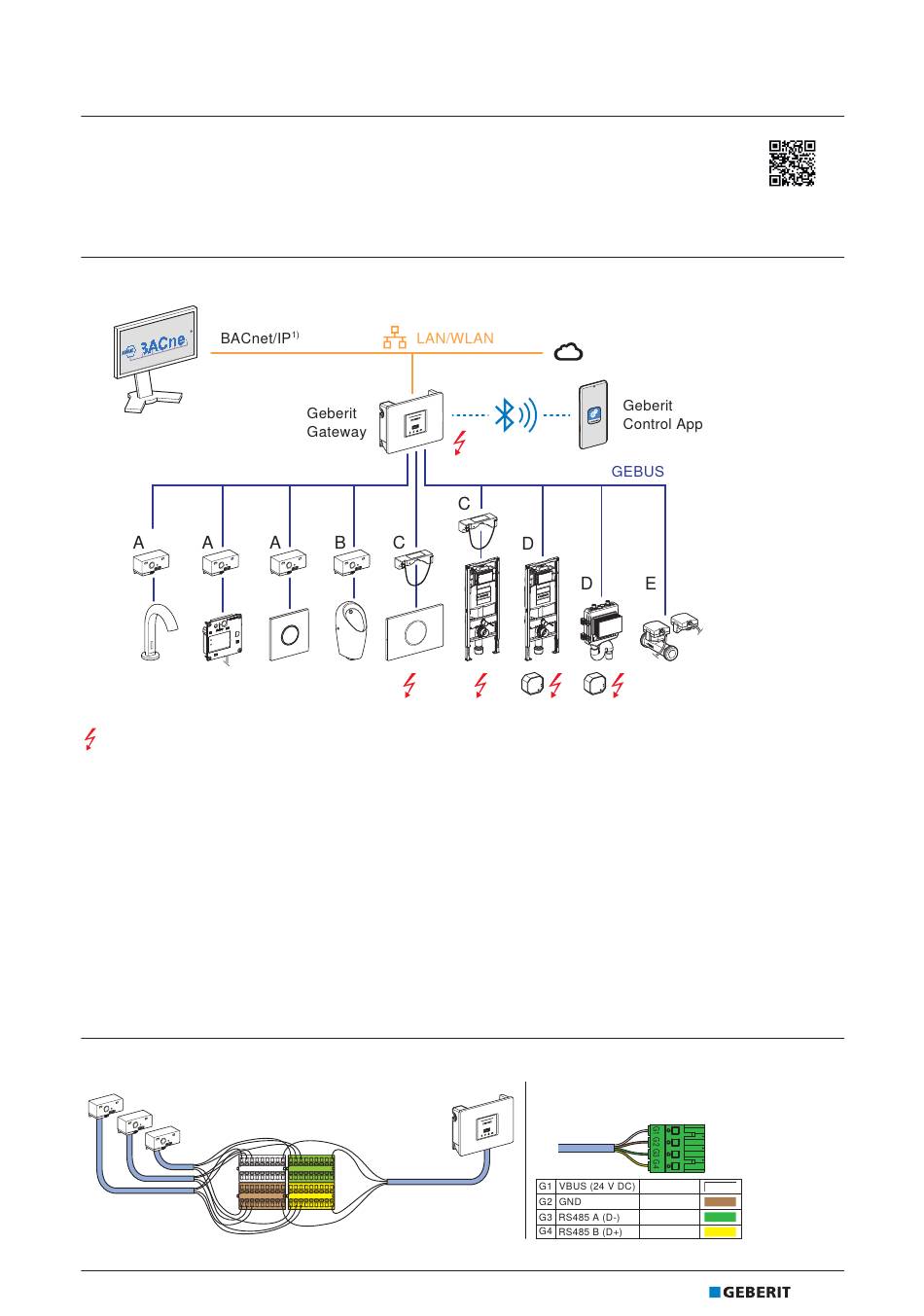

Connessione dei terminali tramite Geberit Bus (GEBUS)
→ Vedere i capitoli 4.6.1 e 5 del manuale del sistema Geberit Connect.
Sistema di automazione
dell'edificio
Alimentazione elettrica con tensione di rete di 230 V AC (non tramite cavo GEBUS )
A Convertitore GEBUS per comandi per orinatoi da incasso e rubinetterie per lavabo, alimentazione elettrica tramite cavo GEBUS
B Convertitore GEBUS per Preda, Selva e orinatoi Tamina, alimentazione elettrica tramite cavo GEBUS
C Convertitore GEBUS con alimentatore integrato, è necessaria un'alimentazione elettrica separata, è possibile un funzionamento
a batteria parziale
D Solo comunicazione tramite cavo GEBUS, è necessario un alimentatore separato
E Comunicazione e alimentazione elettrica tramite cavo GEBUS
1) BACnet è il protocollo di rete supportato da Geberit Connect per l'automazione degli edifici.
BACnet è un marchio della American Society of Heating, Refrigeration and Air-Conditioning Engineers (ASHRAE).
2) Per gli aggiornamenti firmware, le notifiche e ai fini dell'assistenza
• Lunghezza massima del cavo GEBUS tra Geberit Gateway e il terminale più distante: 100 m
• Massimo 30 terminali
Cavo GEBUS, attacco dei terminali al Geberit Gateway
→ Vedere i capitoli 4.4, 4.5 e 5.2 del manuale del sistema Geberit Connect.
Morsettiera nel telaio di supporto per montaggio grezzo
o nell'armadio di comando
Cavo GEBUS
dei terminali
12889962123 © 11-2023
972.080.00.0(00)
Collegamento a Internet per
Geberit Cloud Services
Piedinatura sul
Geberit Gateway
Cavo GEBUS
per Geberit Gateway
2)
bianco
marrone
verde
giallo
