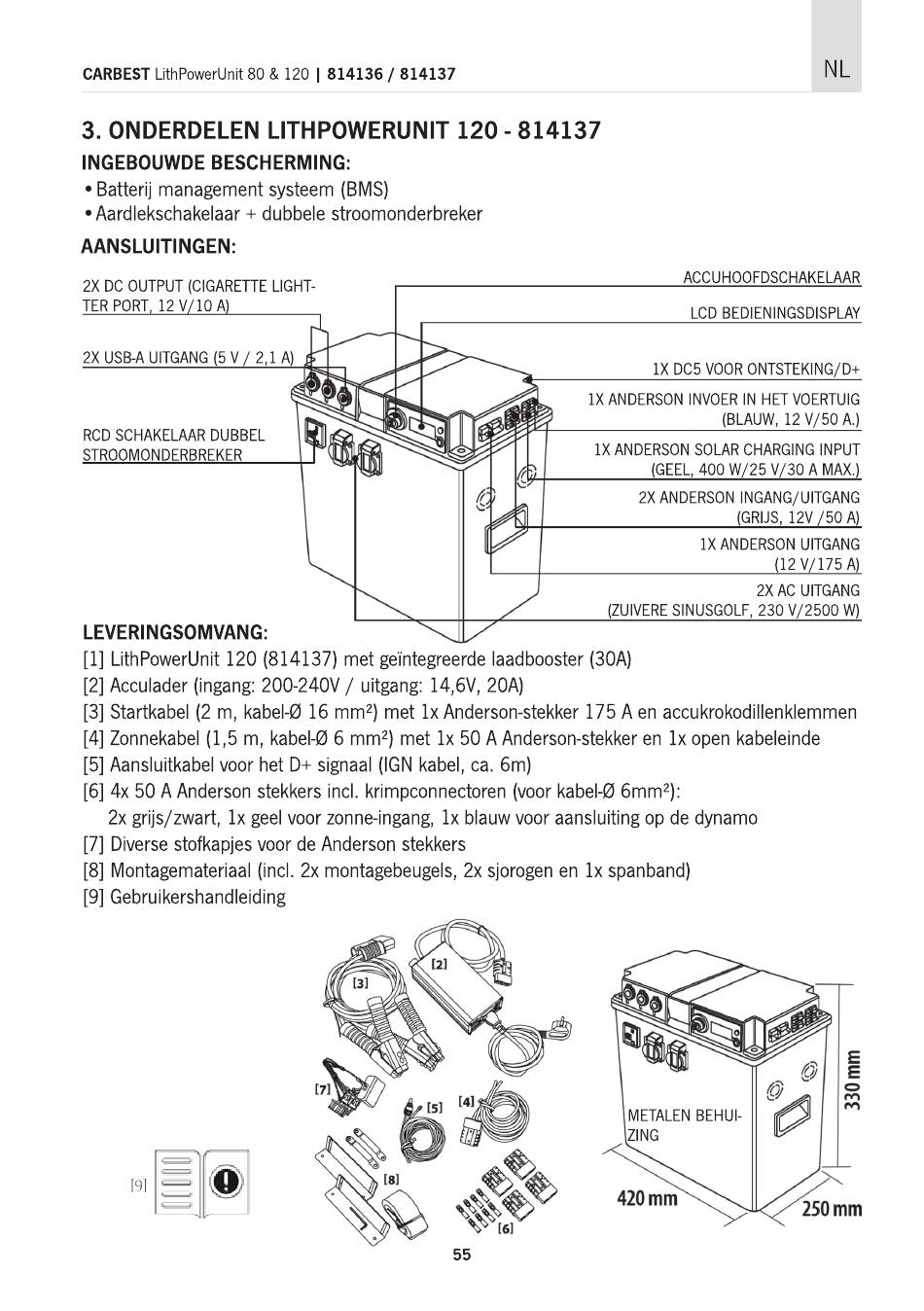

3. ONDERDELEN
INGEBOUWDE BESCHERMING:
• Batterij management systeem (BMS)
• Aardlekschakelaar + dubbele
AANSLUITINGEN:
2X DC OUTPUT (CIGARETTE LIGHT-
TER PORT 12 V IOA
2X USB-A UITGANG 5 V
RCD SCHAKELAAR DUBBEL
LEVERINGSOMVANG:
[1] LithPowerUnit 120 (814137) met geintegreerde laadbooster (30A)
[2] Acculader (ingang: 200-240V / uitgang: 14,6V, 20A)
[3] Startkabel (2 m, kabel-Ø 16 mm2) met lx Anderson-stekker 175 A en accukrokodillenklemmen
[4] Zonnekabel (1,5 m, kabel-Ø 6 mm2) met lx 50 A Anderson-stekker en lx open kabeleinde
[5] Aansluitkabel voor het D+ signaal (IGN kabel, ca. 6m)
[6] 4x 50 A Anderson stekkers incl. krimpconnectoren (voor kabel-Ø6mm2):
2x grijs/zwart, lx geel voor zonne-ingang, lx blauw voor aansluiting op de dynamo
[7] Diverse stofkapjes voor de Anderson stekkers
[8] Montagemateriaal (incl. 2x montagebeugels, 2x sjorogen en lx spanband)
[9] Gebruikershandleiding
[91
/ 814137
LITHPOWERUNIT
stroomonderbreker
2 IA
(31
[71
[51
120 - 814137
IX ANDERSON
IX ANDERSON
(21
55
ACCUHOOFDSCHAKELAAR
LCD BEDIENINGSDISPLAY
DC5 VOOR ONTSTEKING/D
INVOER IN HET VOERTUIG
(BLAUW, 12 V/50 A)
SOLAR CHARGING INPUT
GEEL 400 W 25 V 30 A MAX
2X ANDERSON INGANG/UITGANG
GRIJS
IX ANDERSON
12V
2X AC UITGANG
ZUIVERE SINUSGOLF 230 V 2500 W
METALEN BEHUI-
ZING
420 mm
12V 50 A
UITGANG
175 A
E
O
E
250 mm
