CARBEST LithPowerUnit 80 & 120 | 814136

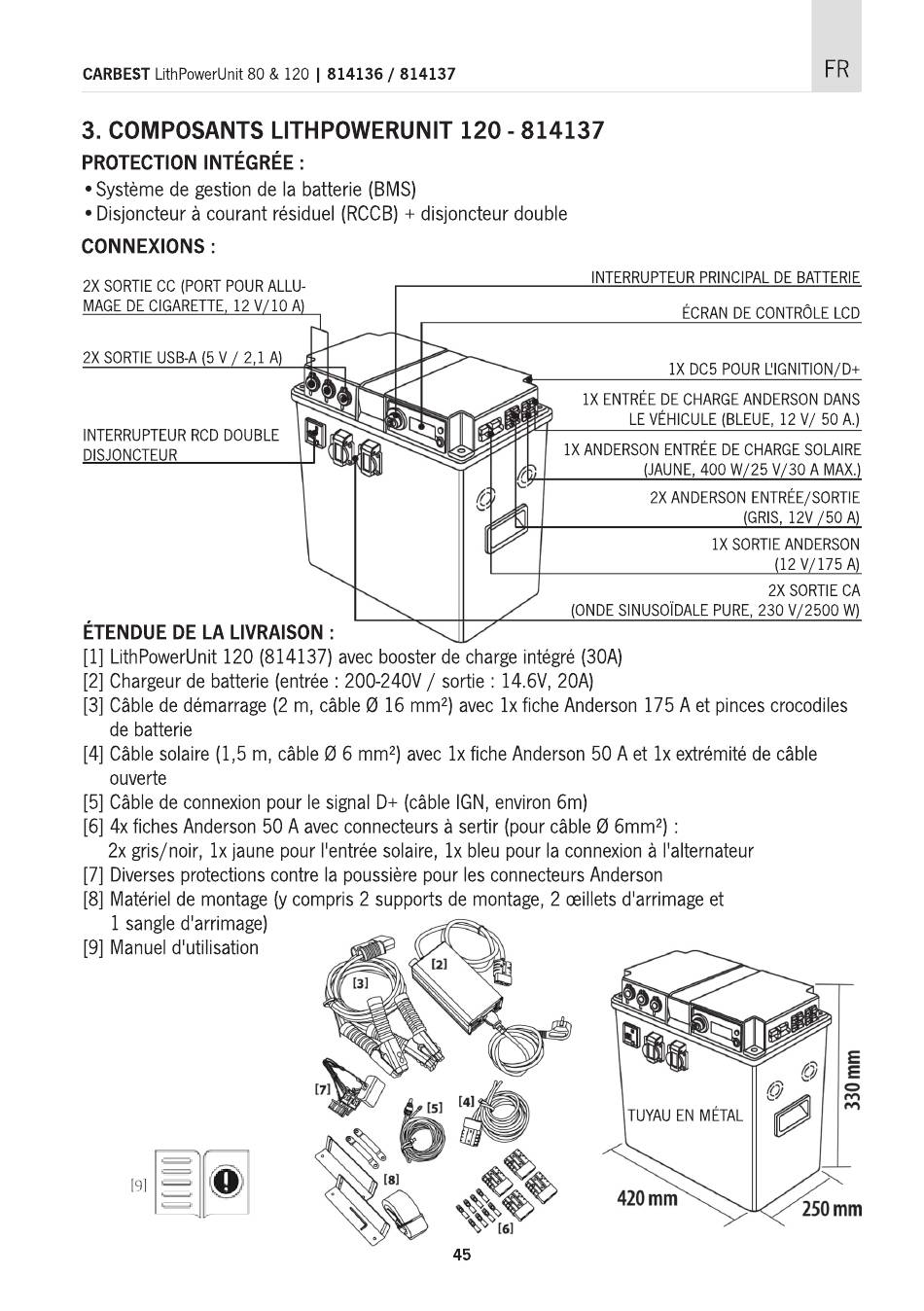

3. COMPOSANTS
PROTECTION INTÉGRÉE :
• Systéme de gestion de Ia batterie (BMS)
• Disjoncteur courant résiduel (RCCB) + disjoncteur double
CONNEXIONS :
2X SORTIECC (PORTPOURALLU
MAGE DE CIGARETTE 12 V 10 A
2X SORTIE USB-A 5 V 21
INTERRUPTEUR RCD DOUBLE
ÉTENDUE DE LA LIVRAISON :
[I] LithPowerUnit 120 (814137) avec booster de charge intégré (30A)
[2] Chargeurde batterie (entrée : 200-240V / sortie : 14.6V, 20A)
[3] Cåble de démarrage (2 m, cäble Ø 16 mm2) avec lx fiche Anderson 175 A et pinces crocodiles
de batterie
[4] Cäble solaire (1,5 m, cäble Ø 6 mm2) avec lx fiche Anderson 50 A et lx extrémité de cäble
ouverte
[5] Cåble de connexionpour Ie signal D+ (cäble IGN,environ 6m)
[6] 4x fiches Anderson 50 A avec connecteurs sertir (pour cäble Ø 6mm2) :
2x gris/noir, lx jaune pour Ilentrée solaire, lx bleu pour la connexion å Ilalternateur
[7] Diversesprotections contre Ia poussiére pour Ies connecteurs Anderson
[8] Matériel de montage (y compris 2 supports de montage, 2 æillets d'arrimage et
1 sangle d'arrimage)
[9] Manuel dlutilisation
[91
/ 814137
LITHPOWERUNIT
A
(21
(31
[71
[51
120 - 814137
INTERRUPTEUR
IX ENTRÉEDECHARGE ANDERSON DANS
IX ANDERSON ENTRÉEDECHARGESOLAIRE
ONDE SINUSOIDALE PURE 230 V 2500 W
TUYAUEN MÉTAL
420 mm
45
PRINCIPAL DE BATTERIE
ÉCRANDECONTRÖLE LCD
IX DC5 POUR LIIGNITION/D
LEVÉHICULE (BLEUE, 1 2 V/ 50 A)
JAUNE 400 W 25 V 30 A MAX
2XANDERSON E NTRÉE/SORTIE
GRIS 12V
IX SORTIE ANDERSON
12 V 175 A
2X SORTIE CA
O
250 mm
50 A
E
E
