Verwandte Anleitungen für Carbest LithPowerUnit 80
Inhaltszusammenfassung für Carbest LithPowerUnit 80
- Seite 1 LithPowerUnit 80 LithPowerUnit 120 LithPowerUnit 80 814136 DE – BENUTZERHANDBUCH LithPowerUnit 120 EN – USER’S INSTRUCTION 814137...
-
Seite 2: Inhaltsverzeichnis
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 INHALT 1. EINLEITUNG 2. SICHERHEITSHINWEISE 3. KOMPONENTEN 4 - 5 4. VERWENDUNG DER MULTIFUNKTIONSANZEIGE 5. AUFLADEN 6. BETRIEBSANLEITUNG 7. FEHLERSUCHE 8. TECHNISCHE DATEN 9. WARTUNG 10. GEWÄHRLEISTUNG 11. ENTSORGUNG LADEN SIE DIE LITHPOWERUNIT JETZT AUF... -
Seite 3: Einleitung
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 1. EINLEITUNG Vielen Dank, dass Sie sich für unsere LithPowerUnit entschieden haben. Mit einer Vielzahl von Anschlüssen zum Laden und Entladen sind diese Geräte die perfekte mobile Stromquelle für jede Situation. Diese PowerStationen sind mit einer hochwertigen LiFePO4 Batterie ausgestattet, die über 230V, 12/24V oder ein Solarmodul wieder aufgeladen werden kann. -
Seite 4: Komponenten

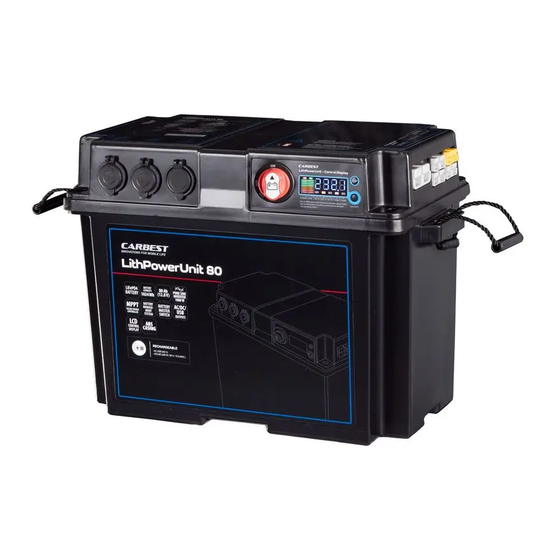

CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 3. KOMPONENTEN LITHPOWERUNIT 80 - 814136 EINGEBAUTER SCHUTZ: •Batterie-Management-System (BMS) 1X AC-AUSGANG ANSCHLÜSSE: (REINE SINUSWELLE, 230 V/1000 W) BATTERIEHAUPTSCHALTER LCD-STEUERUNGSANZEIGE 1X ANDERSON SOLAR LADE-EINGANG (GELB, 200 W/50 V/15 A MAX.) 3X ANDERSON EINGANG/AUSGANG... - Seite 5 CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 3. KOMPONENTEN LITHPOWERUNIT 120 - 814137 EINGEBAUTER SCHUTZ: •Batterie-Management-System (BMS) •FI-Schalter (30mA) + Doppelsicherungsautomat ANSCHLÜSSE: BATTERIEHAUPTSCHALTER 2X DC AUSGANG (ZIGARETTENANZÜNDER- ANSCHLUSS, 12 V/10 A) LCD-STEUERUNGSANZEIGE 2X USB-A AUSGANG (5 V / 2,1 A) 1X DC5 FÜR ZÜNDUNG/D+...
-
Seite 6: Verwendung Der Multifunktionsanzeige
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 4. VERWENDUNG DER MULTIFUNKTIONSANZEIGE Das Multifunktionsdisplay wurde entwickelt, um dem Benutzer zu helfen, die Kapazität der Batterie in der LithPowerUnit zu kennen und die verbleibende nutzbare Ladung der Batterie leicht abzu- schätzen, sowie die AC-Ausgangsspannung und AC-Ausgangsleistung zu kennen. -
Seite 7: Aufladen
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 5. AUFLADEN Ladeoptionen Ladeoptionen ACHTUNG: LithPower Unit 80 LithPower Unit 120 Die Temperatur beim Ladevorgang muß zwi- schen 0°C und +50°C liegen. Welche Ladeoptionen Ihr Modell unterstützt, entnehmen Sie bitte der oben stehenden Spezifikati- onsübersicht oder dem Etikett auf der Oberseite Ihrer LithPowerUnit. -
Seite 8: Betriebsanleitung
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 6. BETRIEBSANLEITUNG ACHTUNG: Die Temperatur bei Betrieb muß zwischen -10°C und +50°C liegen. VERWENDUNG VON ANDERSON-STECKERN (Gleichstrombetrieb) Die DC12V Anderson-Stecker an der LithPowerUnit ermöglichen einen bequemen Anschluss von DC12V-Geräten und -Zubehör, wie z.B. DC-Kühlschrank, DC-Fernseher, Elektropumpen, Beleuch- tungssets usw. -
Seite 9: Fehlersuche
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 AC-Betrieb Bitte stellen Sie sicher, dass bei der LithPowerUnit 80 die Gesamtlast 1000 W nicht überschreitet. Für die LithPowerUnit 120 gilt eine Gesamtlast von 2500 W. Bei Überlast ertönt ein Warnton. Die 230V Steckdose kann für die meisten AC-Geräte als reguläre Stromversorgung verwendet werden. -
Seite 10: Technische Daten
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 8. TECHNISCHE DATEN LithPowerUnit 80 LithPowerUnit 120 (814136) (814137) LiFePO4 AKKU-TYP 1024 Wh (80 1536 Wh (120 BATTERIEKAPAZITÄT 12.8V NENNSPANNUNG 14,6V LADESPANNUNG AC-LADEGERÄT (EINGANG: 200-240 V/ AC LADEGERÄT (EINGANG: 200-240 V/ AUSGANG: 14,6 V/20 A) LADEMÖGLICHKEITEN... -
Seite 11: Wartung
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 9. WARTUNG • Bewahren Sie die LithPowerUnit an einem kühlen und trockenen Ort auf. • Laden Sie die LithPowerUnit vor Verwendung immer auf. • Bitte laden Sie die LithPowerUnit alle 3 bis 6 Monate voll auf. - Seite 12 CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 CONTENTS 1. INTRODUCTION 2. SAFETY INSTRUCTIONS 3. COMPONENTS 14 - 15 4. HOW TO USE THE MULTIFUNCTION DISPLAY 5. CHARGING 6. OPERATING INSTRUCTIONS 7. TROUBLESHOOTING 8. TECHNICAL SPECIFICATIONS 9. MAINTENANCE 10. WARRANTY 11.
-
Seite 13: Introduction
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 1. INTRODUCTION Thank you very much for purchasing our LithPowerUnit. With a variety of connections for charging and discharging this unit is the perfect mobile power source for any situation. This PowerStation is equipped with a high-quality LiFePO4 battery that can be recharged via 230V, 12/24V or a solar panel. -
Seite 14: Components
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 3. COMPONENTS LITHPOWERUNIT 80 - 814136 BUILT-IN PROTECTION: •Battery Managemant System (BMS) 1X AC OUTPUT CONNECTIONS: (PURE SINE WAVE, 230 V/1000 W) BATTERY MASTER SWITCH LCD CONTROL DISPLAY 1X ANDERSON SOLAR CHARGING INPUT (YELLOW, 200 W/50 V/15 A MAX.) - Seite 15 CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 3. COMPONENTS LITHPOWERUNIT 120 - 814137 BUILT-IN PROTECTION: •Battery managemant system (BMS) •Residual current operated circuit breaker (RCCB) + dual circuit breaker CONNECTIONS: BATTERY MASTER SWITCH 2X DC OUTPUT (CIGARETTE LIGHTER PORT, 12 V/10 A) LCD CONTROL DISPLAY 2X USB-A OUTPUT(5 V / 2.1 A)
-
Seite 16: How To Use The Multifunction Display
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 4. HOW TO USE THE MULTIFUNCTION DISPLAY The multifunction display is designed to help the user know the capacity of the battery inside power station and easily estimate the amount of usable charge left in the battery, and know the AC output voltage &... -
Seite 17: Charging
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 5. CHARGING Carging Carging ATTENTION: LithPower Unit 80 LithPower Unit 120 The temperature during charging must be between 0°C and +50°C. Please look at the specifications overview above or the label on the top of your LithPowerUnit to determine which charging options your model supports. -
Seite 18: Operating Instructions
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 6. OPERATING INSTRUCTIONS ATTENTION: The temperature during operation must be between -10°C and +50°C. ANDERSON PLUGS USE (DC operation) The DC12V Anderson plugs on LithPowerUnit provide a convenient option to connect DC12V appli- ances and accessories such as DC fridge, DC TV, electric pumps, light kits etc. -
Seite 19: Troubleshooting
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 AC operation Please make sure the total load does not exceed 1000W for the LithPowerUnit 80. For the LithPowerUnit 120, a total load of 2500W applies. There is a buzzer warning, when it’s overload. -
Seite 20: Technical Specifications
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 8. TECHNICAL SPECIFICATIONS LithPowerUnit 80 LithPowerUnit 120 (814136) (814137) LiFePO4 BATTERY TYPE 1024 Wh (80 1536 Wh (120 BATTERY CAPACITY 12.8V NOMINAL VOLTAGE 14.6V CHARGING VOLTAGE AC CHARGER AC CHARGER (INPUT: 200-240 V/OUTPUT: 14.6 V/20 A) (INPUT: 200-240 V/OUTPUT: 14.6 V/20 A) -
Seite 21: Maintenance
CARBEST LithPowerUnit 80 & 120 | 814136 / 814137 9. MAINTENANCE • Store the LithPowerUnit in a cool and dry place. • Always charge the LithPowerUnit before use. • Please fully charge the LithPowerUnit every 3 to 6 months. • Always use a compatible charger to maximise the life of the LithPowerUnit. - Seite 22 REIMO REISEMOBIL-CENTER GMBH 63329 EGELSBACH · BOSCHRING 10 GERMANY · WWW.REIMO.COM MADE IN CHINA · © REIMO 01/2023...
