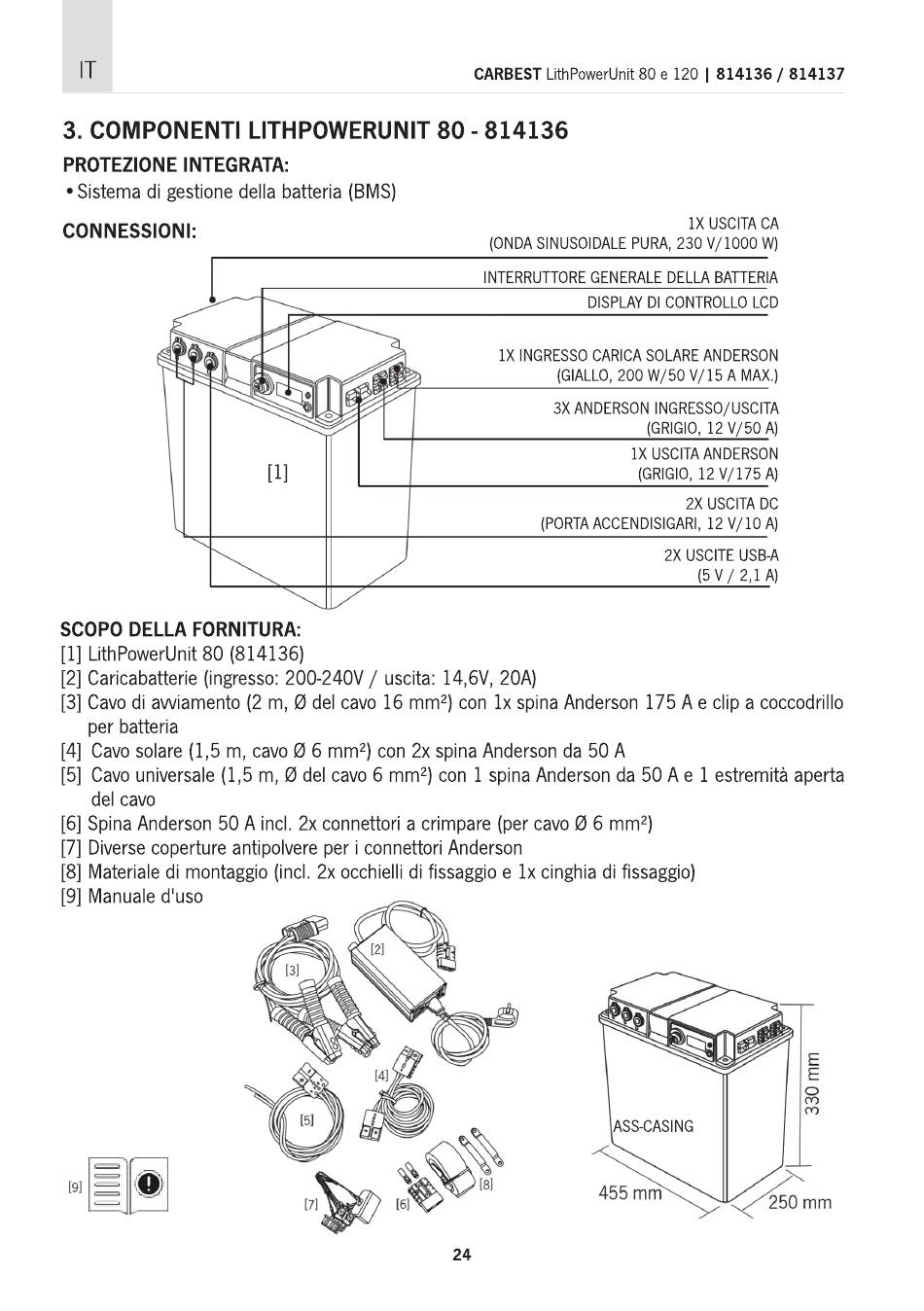

3. COMPONENTI
PROTEZIONE INTEGRATA:
• Sistema di gestione della batteria (BMS)
CONNESSIONI:
SCOPO DELLA FORNITURA:
[1] LithPowerUnit 80 (814136)
[2] Caricabatterie (ingresso: 200-240V / uscita: 14,6V, 20A)
[3] Cavodi awiamento (2 m, Ø del cavo 16 mm2) con Ix spina Anderson 175 A e clip a coccodrillo
per batteria
[4] Cavo solare (1,5 m, cavo Ø 6 mrn2) con 2x spina Anderson da 50 A
[5] Cavo universale (1,5 m, Ø del cavo 6 mm2) con I spina Anderson da 50 Ae I estremitä aperta
del cavo
[6] Spina Anderson 50 A incl 2x connettori a crimpare (per cavo Ø 6 mm2)
[7] Diverse coperture antipolvere per i connettori Anderson
[8] Materiale di montaggio (incl. 2x occhielli di fissaggio e lx cinghia di fissaggio)
[9] Manuale d'uso
LITHPOWERUNIT
CARBEST LithPowerUnit 80 e 120 | 814136
80 - 814136
(ONDA SINUSOIDALE PURA, 230 V/ 1000 W)
INTERRUTTORE GENE-RALE DELLA BATTERIA
DISPLAY Dl CONTROLLO
IX INGRESSO CARICA SOLARE ANDERSON
(GALLO,200 W/50 V/15 A MAX.)
3X ANDERSON INGRESSO/USCITA
(PORTAACCENDISIGARI, 12 V/10 A)
[81
455 mm
24
/ 814137
IX USCITA CA
LCD
(GRIGIO, 12 V/50 A)
USCITA ANDERSON
(GRIGIO, 12 \//175 A)
2X USCITA DC
2X USCITE USB-A
(5 v / 2,1A)
ASS-CASING
250 mm
