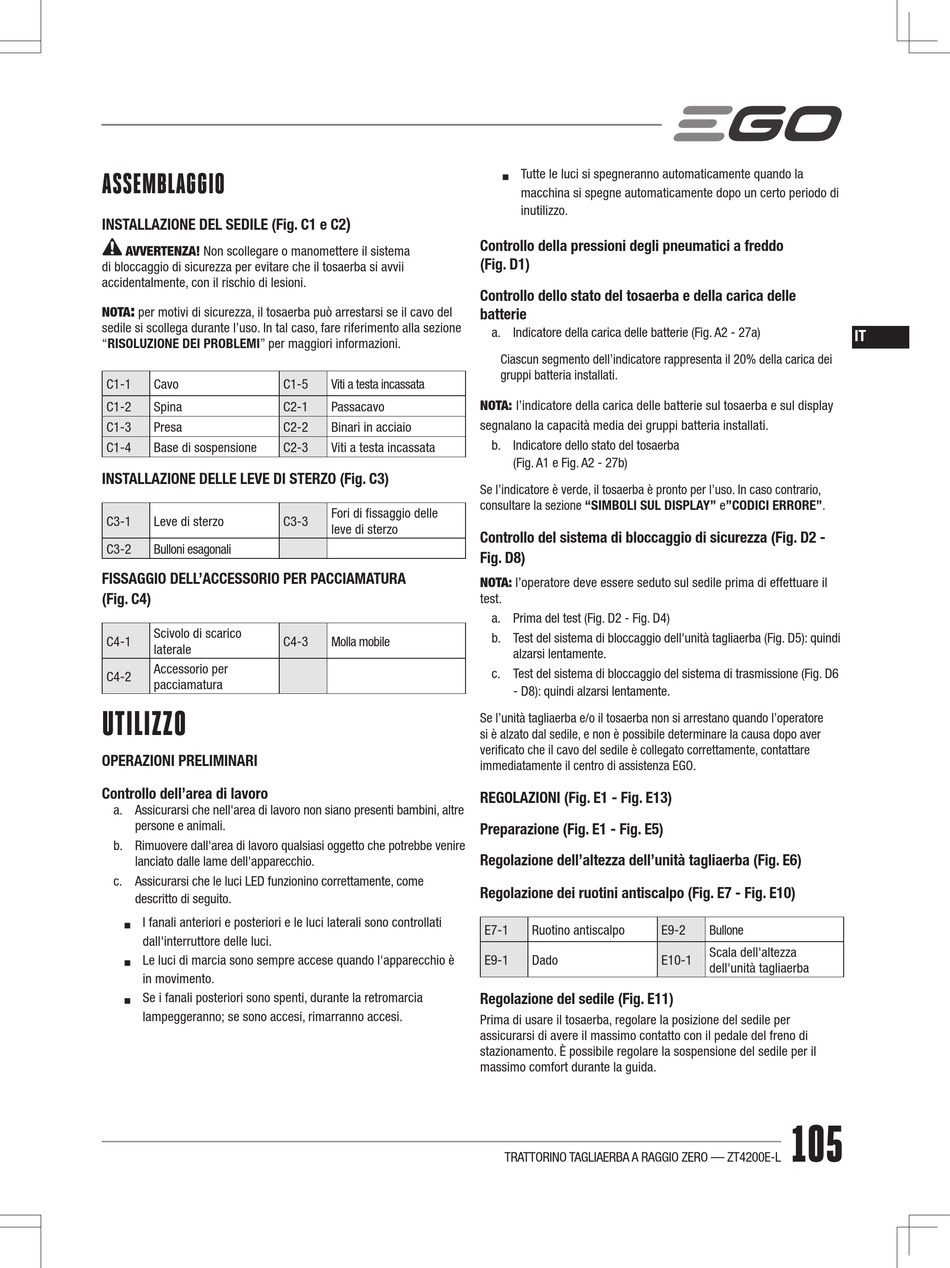

ASSEMBLAGGIO
INSTALLAZIONE DEL SEDILE (Fig. C1 e C2
AVVERTENZA! Non scollegare o manomettere il sistema
di bloccaggio di sicurezza per evitare che il tosaerba si avvii
accidentalmente, con il rischio di lesioni.
:
NOTA
per motivi di sicurezza, il tosaerba può arrestarsi se il cavo del
sedile si scollega durante l'uso. In tal caso, fare riferimento alla sezione
"RISOLUZIONE DEI PROBLEMI" per maggiori informazioni.
C1-1
Cavo
C1-2
Spina
C1-3
Presa
C1-4
Base di sospensione
INSTALLAZIONE DELLE LEVE DI STERZO (Fig. C3)
C3-1
Leve di sterzo
C3-2
Bulloni esagonali
FISSAGGIO DELL'ACCESSORIO PER PACCIAMATURA
(Fig. C4)
Scivolo di scarico
C4-1
laterale
Accessorio per
C4-2
pacciamatura
UTILIZZO
OPERAZIONI PRELIMINARI
Controllo dell'area di lavoro
a. Assicurarsi che nell'area di lavoro non siano presenti bambini, altre
persone e animali.
b. Rimuovere dall'area di lavoro qualsiasi oggetto che potrebbe venire
lanciato dalle lame dell'apparecchio.
c. Assicurarsi che le luci LED funzionino correttamente, come
descritto di seguito.
◾
I fanali anteriori e posteriori e le luci laterali sono controllati
dall'interruttore delle luci.
◾
Le luci di marcia sono sempre accese quando l'apparecchio è
in movimento.
◾
Se i fanali posteriori sono spenti, durante la retromarcia
lampeggeranno; se sono accesi, rimarranno accesi.
)
C1-5
Viti a testa incassata
C2-1
Passacavo
C2-2
Binari in acciaio
C2-3
Viti a testa incassata
Fori di fissaggio delle
C3-3
leve di sterzo
C4-3
Molla mobile
◾
Tutte le luci si spegneranno automaticamente quando la
macchina si spegne automaticamente dopo un certo periodo di
inutilizzo.
Controllo della pressioni degli pneumatici a freddo
(Fig. D1)
Controllo dello stato del tosaerba e della carica delle
batterie
a. Indicatore della carica delle batterie (Fig. A2 - 27a)
Ciascun segmento dell'indicatore rappresenta il 20% della carica dei
gruppi batteria installati.
NOTA: l'indicatore della carica delle batterie sul tosaerba e sul display
segnalano la capacità media dei gruppi batteria installati.
b. Indicatore dello stato del tosaerba
(Fig. A1 e Fig. A2 - 27b)
Se l'indicatore è verde, il tosaerba è pronto per l'uso. In caso contrario,
consultare la sezione "SIMBOLI SUL DISPLAY" e"CODICI ERRORE".
Controllo del sistema di bloccaggio di sicurezza (Fig. D2 -
Fig. D8)
NOTA: l'operatore deve essere seduto sul sedile prima di effettuare il
test.
a. Prima del test (Fig. D2 - Fig. D4)
b. Test del sistema di bloccaggio dell'unità tagliaerba (Fig. D5): quindi
alzarsi lentamente.
c. Test del sistema di bloccaggio del sistema di trasmissione (Fig. D6
- D8): quindi alzarsi lentamente.
Se l'unità tagliaerba e/o il tosaerba non si arrestano quando l'operatore
si è alzato dal sedile, e non è possibile determinare la causa dopo aver
verificato che il cavo del sedile è collegato correttamente, contattare
immediatamente il centro di assistenza EGO.
REGOLAZIONI (Fig. E1 - Fig. E13)
Preparazione (Fig. E1 - Fig. E5)
Regolazione dell'altezza dell'unità tagliaerba (Fig. E6)
Regolazione dei ruotini antiscalpo (Fig. E7 - Fig. E10)
E7-1
Ruotino antiscalpo
E9-1
Dado
Regolazione del sedile (Fig. E11)
Prima di usare il tosaerba, regolare la posizione del sedile per
assicurarsi di avere il massimo contatto con il pedale del freno di
stazionamento. È possibile regolare la sospensione del sedile per il
massimo comfort durante la guida.
TRATTORINO TAGLIAERBA A RAGGIO ZERO — ZT4200E-L
E9-2
Bullone
Scala dell'altezza
E10-1
dell'unità tagliaerba
105
IT
