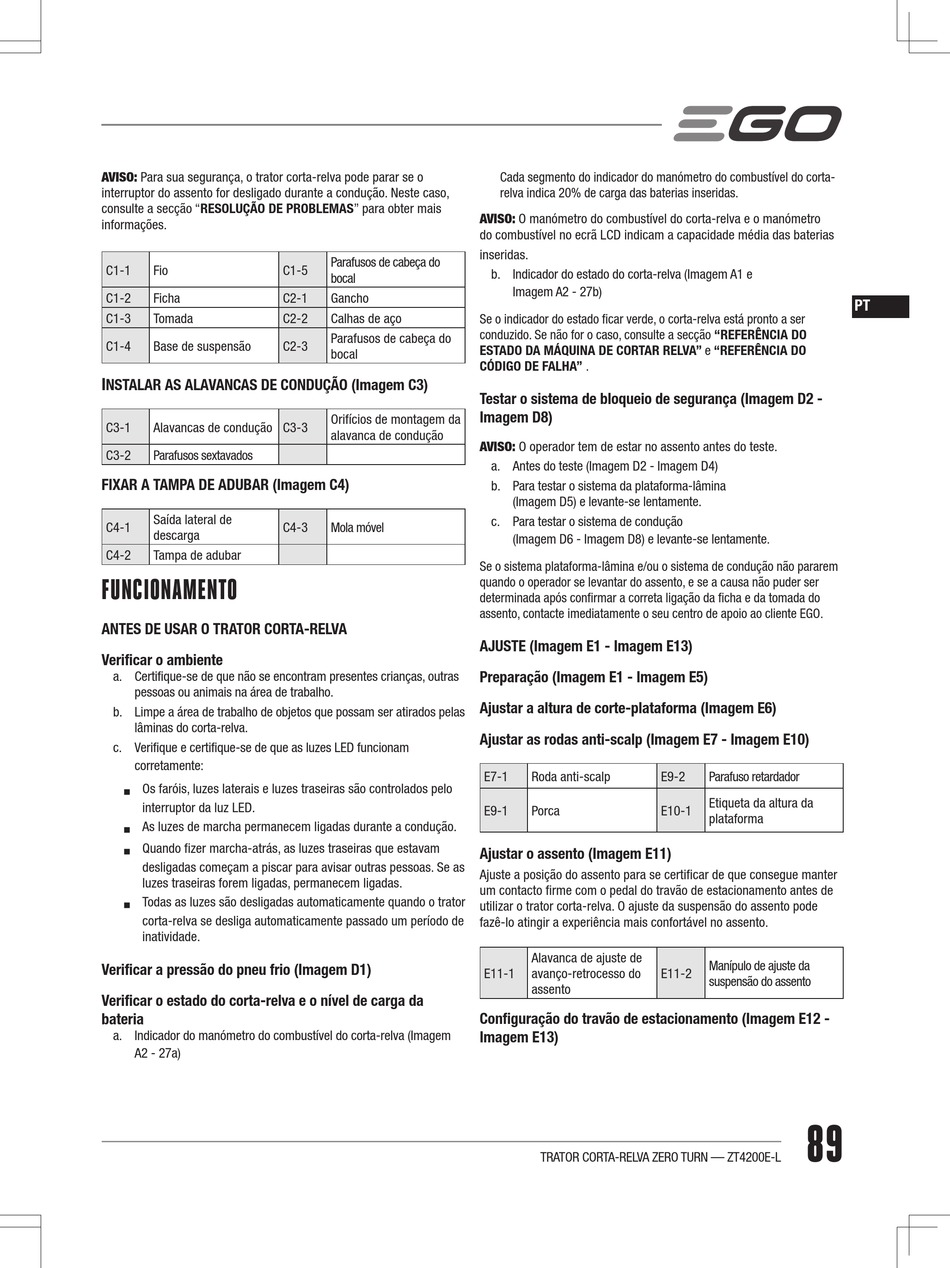

AVISO: Para sua segurança, o trator corta-relva pode parar se o
interruptor do assento for desligado durante a condução. Neste caso,
consulte a secção "RESOLUÇÃO DE PROBLEMAS" para obter mais
informações.
C1-1
Fio
C1-2
Ficha
C1-3
Tomada
C1-4
Base de suspensão
I
NSTALAR AS ALAVANCAS DE CONDUÇÃO (Imagem C3)
C3-1
Alavancas de condução C3-3
C3-2
Parafusos sextavados
FIXAR A TAMPA DE ADUBAR (Imagem C4)
Saída lateral de
C4-1
descarga
C4-2
Tampa de adubar
FUNCIONAMENTO
ANTES DE USAR O TRATOR CORTA-RELVA
Verificar o ambiente
a. Certifique-se de que não se encontram presentes crianças, outras
pessoas ou animais na área de trabalho.
b. Limpe a área de trabalho de objetos que possam ser atirados pelas
lâminas do corta-relva.
c. Verifique e certifique-se de que as luzes LED funcionam
corretamente:
◾
Os faróis, luzes laterais e luzes traseiras são controlados pelo
interruptor da luz LED.
◾
As luzes de marcha permanecem ligadas durante a condução.
◾
Quando fizer marcha-atrás, as luzes traseiras que estavam
desligadas começam a piscar para avisar outras pessoas. Se as
luzes traseiras forem ligadas, permanecem ligadas.
◾
Todas as luzes são desligadas automaticamente quando o trator
corta-relva se desliga automaticamente passado um período de
inatividade.
Verificar a pressão do pneu frio (Imagem D1)
Verificar o estado do corta-relva e o nível de carga da
bateria
a. Indicador do manómetro do combustível do corta-relva (Imagem
A2 - 27a)
Parafusos de cabeça do
C1-5
bocal
C2-1
Gancho
C2-2
Calhas de aço
Parafusos de cabeça do
C2-3
bocal
Orifícios de montagem da
alavanca de condução
C4-3
Mola móvel
Cada segmento do indicador do manómetro do combustível do corta-
relva indica 20% de carga das baterias inseridas.
AVISO: O manómetro do combustível do corta-relva e o manómetro
do combustível no ecrã LCD indicam a capacidade média das baterias
inseridas.
b. Indicador do estado do corta-relva (Imagem A1 e
Imagem A2 - 27b)
Se o indicador do estado ficar verde, o corta-relva está pronto a ser
conduzido. Se não for o caso, consulte a secção "REFERÊNCIA DO
ESTADO DA MÁQUINA DE CORTAR RELVA" e "REFERÊNCIA DO
CÓDIGO DE FALHA" .
Testar o sistema de bloqueio de segurança (Imagem D2 -
Imagem D8)
AVISO: O operador tem de estar no assento antes do teste.
a. Antes do teste (Imagem D2 - Imagem D4)
b. Para testar o sistema da plataforma-lâmina
(Imagem D5) e levante-se lentamente.
c. Para testar o sistema de condução
(Imagem D6 - Imagem D8) e levante-se lentamente.
Se o sistema plataforma-lâmina e/ou o sistema de condução não pararem
quando o operador se levantar do assento, e se a causa não puder ser
determinada após confirmar a correta ligação da ficha e da tomada do
assento, contacte imediatamente o seu centro de apoio ao cliente EGO.
AJUSTE (Imagem E1 - Imagem E13)
Preparação (Imagem E1 - Imagem E5)
Ajustar a altura de corte-plataforma (Imagem E6)
Ajustar as rodas anti-scalp (Imagem E7 - Imagem E10)
E7-1
Roda anti-scalp
E9-1
Porca
Ajustar o assento (Imagem E11)
Ajuste a posição do assento para se certificar de que consegue manter
um contacto firme com o pedal do travão de estacionamento antes de
utilizar o trator corta-relva. O ajuste da suspensão do assento pode
fazê-lo atingir a experiência mais confortável no assento.
Alavanca de ajuste de
E11-1
avanço-retrocesso do
assento
Configuração do travão de estacionamento (Imagem E12 -
Imagem E13)
TRATOR CORTA-RELVA ZERO TURN — ZT4200E-L
E9-2
Parafuso retardador
Etiqueta da altura da
E10-1
plataforma
Manípulo de ajuste da
E11-2
suspensão do assento
