INFORMATIONEN
2.4.2 Generator-Kontrollpanel
Internal fuel pump Digital Diesel Control
Fuse 3A Fuse 3A
Remove fuse
before maintenance
Auxiliary External Fuel Pump
Fuse 10A Fuse 3A

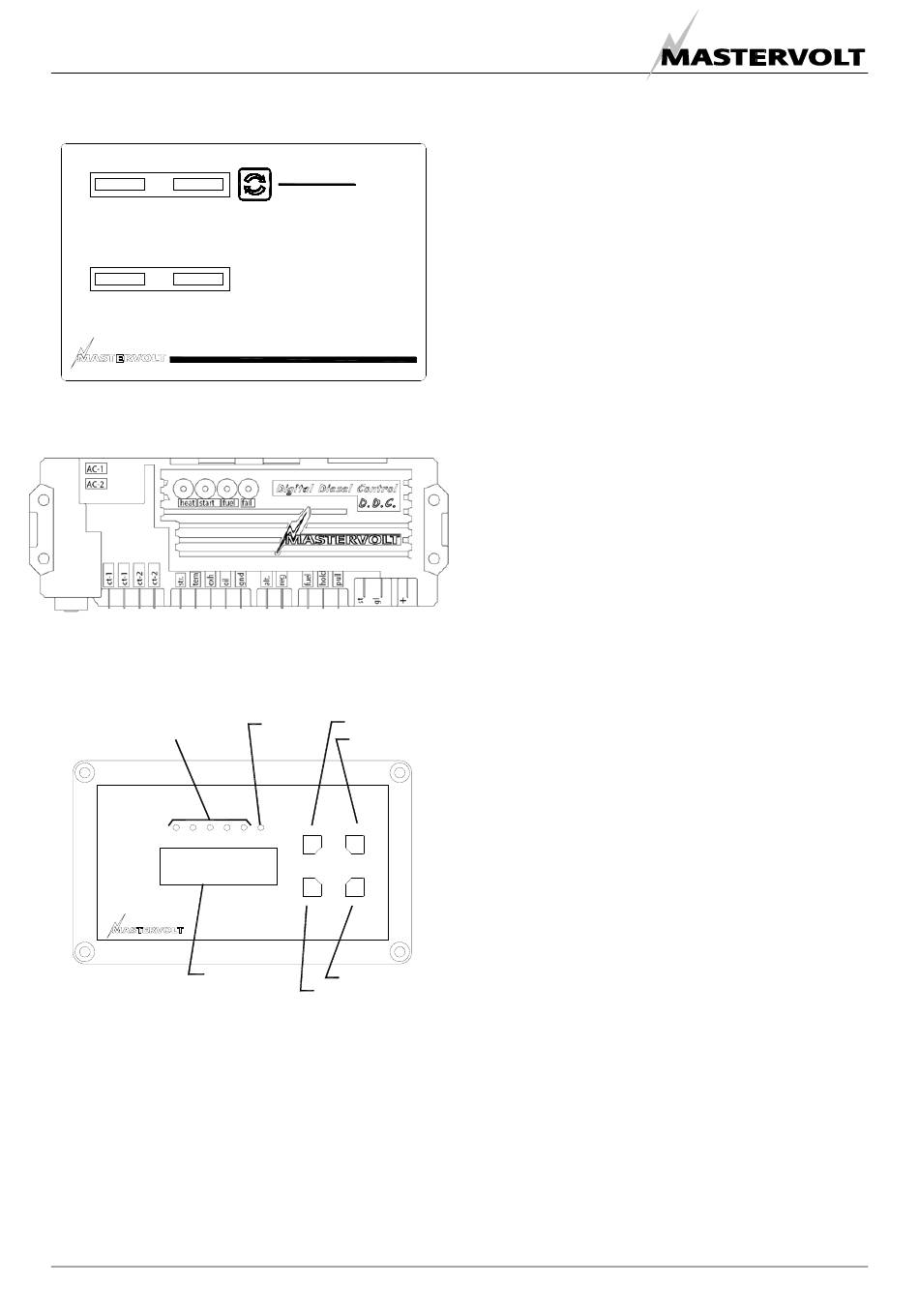

Abb: 7: Generator-Kontrollpanel.
Abb. 8 Digital Diesel Control Einheit
2.4.3 Fernbedienungs-Panel
01
05
01 Generator-Lastanzeige
02 Fehler-Lampe
03 Start-Knopf
04 Stopp-Knopf
05 Display
06 Selektions-Knopf
07 Set-Knopf
Abb. 9: Digital Diesel Control Fernbedienungspanel.
12
Start / Stop
Whisper Digital Diesel Operation Unit
Observe instructions in the manual
Replace fuses with same type and rating
03
02
04
06
07
2.5 TECHNISCHE INFORMATIONEN
2.5.1
Wechselstrom Generator
Der Einphasen-Synchron-Generator ist direkt gekoppelt,
hat ein Lager, keine Bürsten, Drehfeld-Ausführung, vier
Pole (1500 U.P.M.)
Restmagnetismus hat eine geringe Spannung über den
Statorwicklungen zur Folge und lässt Strom in den
Wicklungen fließen, der aufgrund des Feedback-Effekts
zwischen Rotor
Feldwicklungen im
kurzgeschlossen, um den Strom gleichzurichten. Ein
Kondensator über einer zusätzlichen Wicklung im Stator,
der sich im Winkel mit der Leistungs-Wicklung im Stator
befindet, hält die Spannung innerhalb von 5% bei der
angegebenen Geschwindigkeit (U.P.M.) stabil, sorgt für
ein Abfallen der Spannung mit der Geschwindigkeit und
verhindert so eine übermäßige Erregung bei niedrigen
Motorgeschwindigkeiten
Auswirkung der Lastschaltung, um die Belastung für den
Motor zu verringern. Weitere technische Daten zur
Ausführung des Generators sind in den Zeichnungen und
Diagrammen in dieser Bedienungsanleitung enthalten.
2.5.2 Motor
Der Generator Whisper 6 Ultra hat einen Dreizylinder-
Dieselmotor vom Typ Mitsubishi L3E. Der Motor hat eine
indirekte Einspritzung. Der Motor ist Wassergekühlt und
das Kühlmittel wird durch einen Wärmetauscher und
Seewasser gekühlt. Der Wärmetauscher und alle anderen
Teile, die in direktem Kontakt mit dem Seewasser sind,
sind aus Seewasserbeständigen Materialien, wie Messing
und Bronze, hergestellt. Der Motor wurde speziell für die
Mastervolt-Anwendung angepasst und unterscheidet sich
stark von dem Standard-Motor, der für industrielle
Anwendungen geliefert wird!
2.5.3 Digital Diesel Control System
Das elektrische Standard-Kontrollsystem hat 12 Volt,
negative Erdung, es ist eine massefreie Version als Option
erhältlich. Prüfen
Identifizierungsangaben, welches System angewendet
wird. Das System wurde entsprechend dem Prinzip
„Erregen für den Betrieb" entwickelt. Die Digital Diesel
Control ist ein äußerst fortschrittliches, vollautomatisches
System auf Mikroprozessorbasis.
automatischen Start
Überwachungsoptionen.
Bedienungsanleitung der Digital Diesel Control.
Die Mikroprozessoreinheit befindet sich in dem schwarzer
Kasten oben auf dem Generator.
Copyright © 2009 Mastervolt / Dezember 2009 / WHISPER 6 ULTRA / DE
und ist selbstregelnd.
und Stator verstärkt
Rotor sind über eine
und schwächt damit
Sie anhand
Neben
bietet das System
Siehe ebenfalls
Ein
wird. Die
Diode
die
Ihrer
dem
viele
die
