Léschkopf
Hoéheneinsteliung

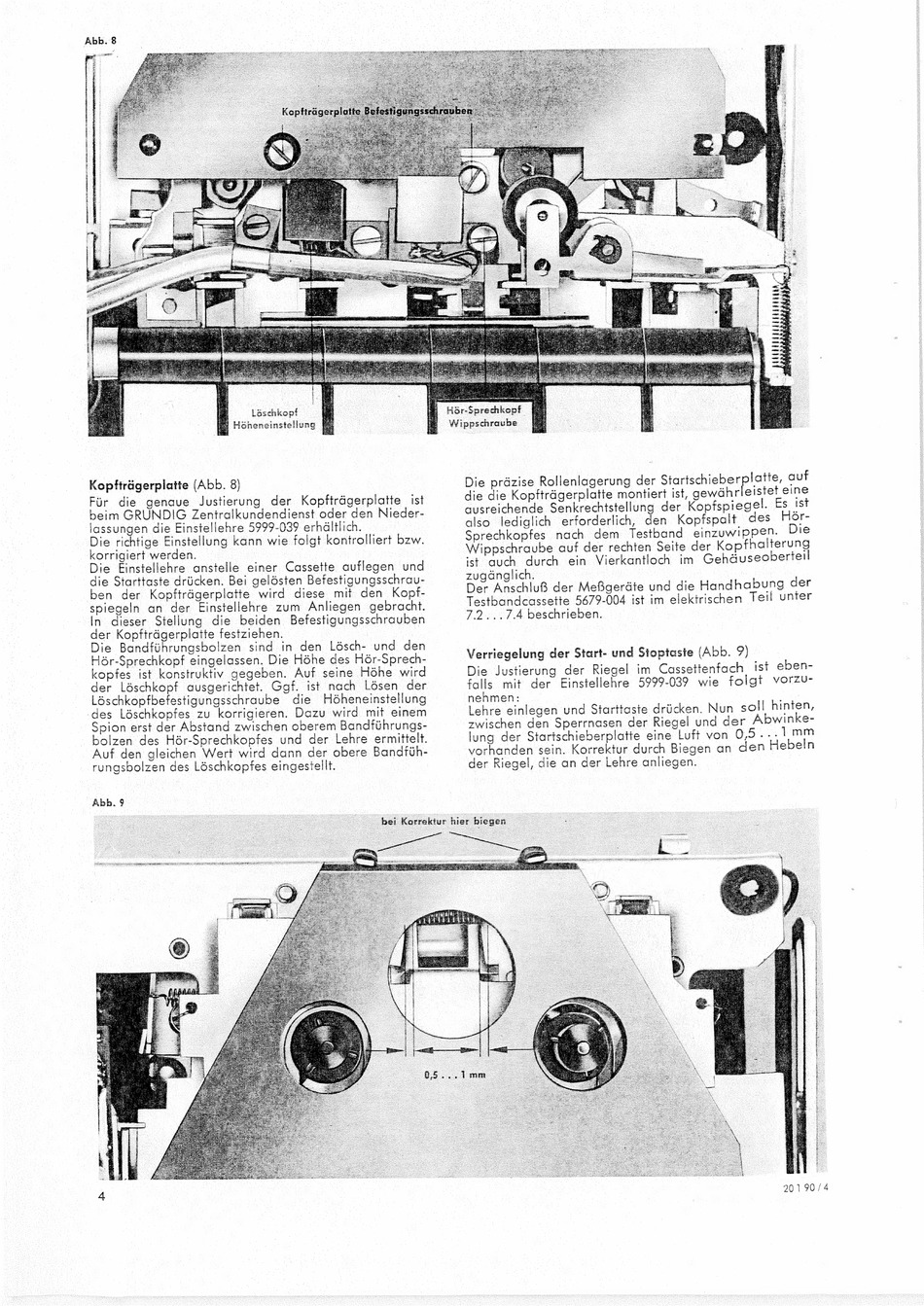

Kopftragerplatte (Abb. 8)
Fir die genaue
Justierung
der Kopftrdgerplatte
ist
beim GRUNDIG Zentralkundendienst oder den Nieder-
lassungen die Einstellehre 5999-039 erhdltlich.
Die richtige Einstellung kann wie folgt kontrolliert bzw.
korrigiert werden.
Die Einstellehre anstelle einer Cassette auflegen
und
die Starttaste driicken. Bei geldsten Befestigungsschrau-
ben
der Kopftrdgerplatte
wird
diese
mit den
Kopt-
spiegeln an der Einstellehre
zum
Anliegen
gebracht.
In dieser Stellung
die beiden
Befestigungsschrauben
der Kopftragerplatte festziehen.
Die Bandfihrungsbolzen
sind in den Lésch- und den
H6dr-Sprechkopf eingelassen. Die Héhe des Hér-Sprech-
kopfes ist konstruktiv gegeben. Auf seine Hohe wird
der Léschkopf ausgerichtet. Ggf. ist nach Lésen der
Loschkopfbefestigungsschraube
die
Héheneinstellung
des
Léschkopfes zu korrigieren. Dazu wird mit einem
Spion erst der Abstand zwischen oberem Bandfthrungs-
bolzen des Hdr-Sprechkopfes
und der Lehre ermittelt.
Auf den gleichen Wert wird dann der obere Bandfith-
rungsbolzen des Léschkopfes eingesiellt.
Abb. §
Sr-Sprechkopf
Wippschraube
Verriegelung der Start- und Stoptaste (Abb. 9)
201 90/4
