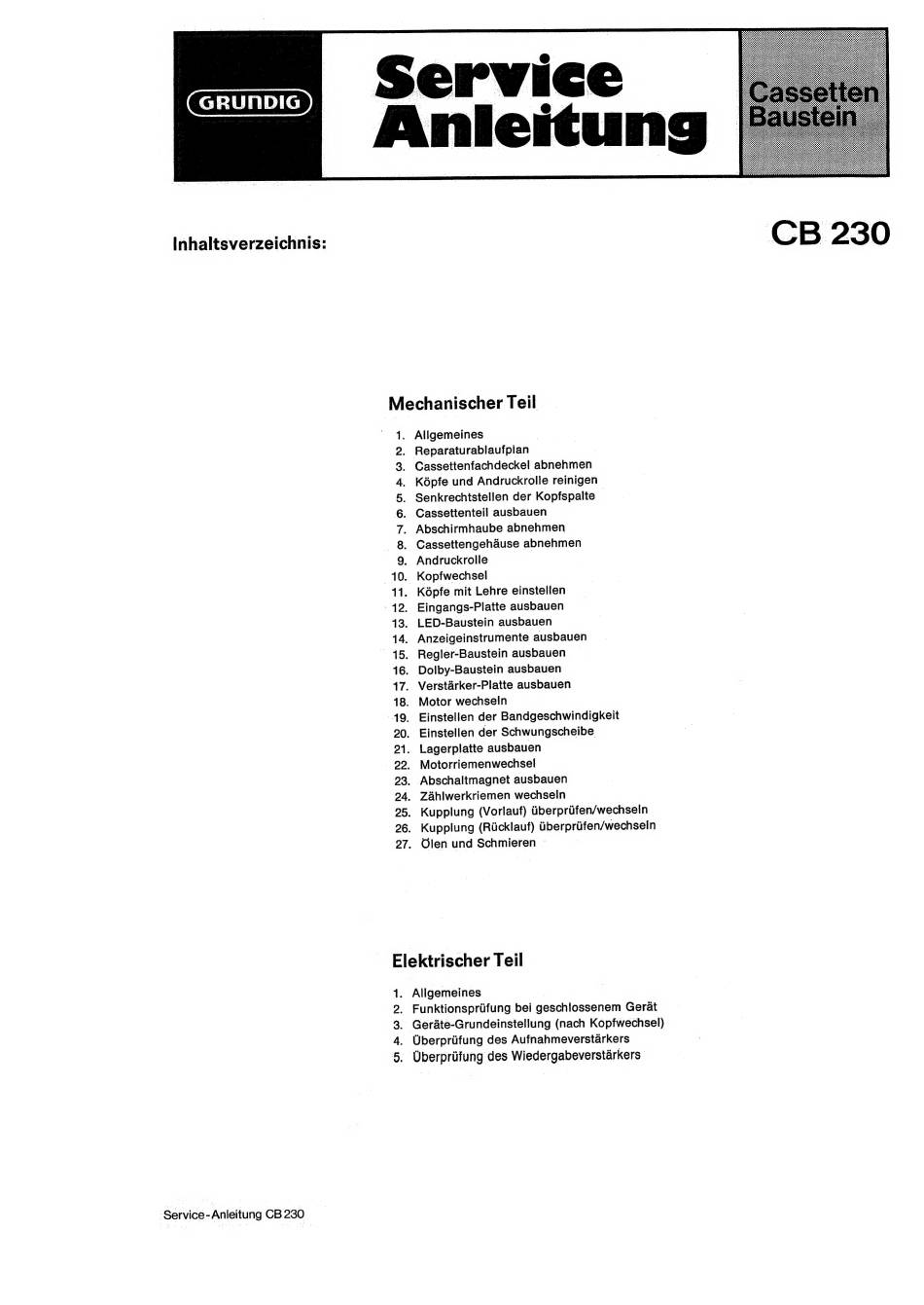

Grundig CB 230 Serviceanleitung

Inhaltsverzeichnis:
| Service-Anleitung CB 230
| Mechanischer Teil
1;
2.
3.
4.
5.
6.
7.
8.
9.
Allgemeines
Reparaturablaufplan
Cassettenfachdeckel abnehmen
K6épfe und Andruckrolle reinigen
Senkrechtstellen der Kopfspalte
Cassettenteil ausbauen
Abschirmhaube abnehmen
Cassettengehause abnehmen
Andruckrolle
10. Kopfwechsel
11. Képfe mit Lehre einstellen
- 42. Eingangs-Platte ausbauen
13. LED-Baustein ausbauen
14. Anzeigeinstrumente ausbauen
15. Regler-Baustein ausbauen
16. Dolby-Baustein ausbauen
17. Verstarker-Platte ausbauen
18. Motor wechseln
19. Einstellen der Bandgeschwindigkeit
20. Einstellen der Schwungscheibe
21. Lagerplatte ausbauen
22. Motorriemenwechsel
23. Abschaltmagnet ausbauen
24, Zahlwerkriemen wechseln
Elektrischer Teil
Allgemeines
Funktionspriifung bei geschlossenem Gerat
Gerate-Grundeinstellung (nach Kopfwechsel)
Uberpriifung des Aufnahmeverstarkers
Uberpriifung des Wiedergabeverstarkers
