9

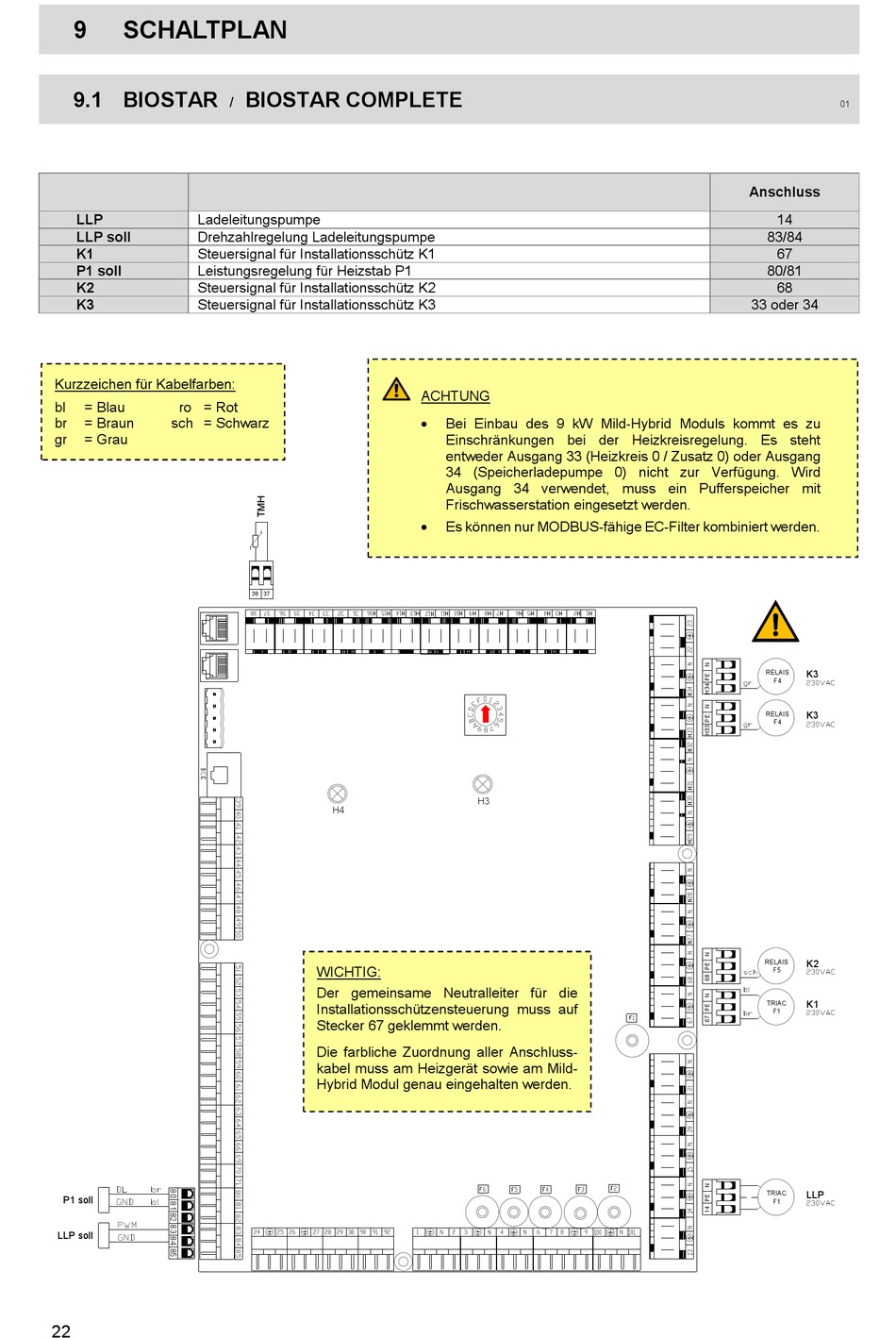

SCHALTPLAN
9.1 BIOSTAR
LLP
Ladeleitungspumpe
LLP soll
Drehzahlregelung Ladeleitungspumpe
K1
Steuersignal für Installationsschütz K1
P1 soll
Leistungsregelung für Heizstab P1
K2
Steuersignal für Installationsschütz K2
K3
Steuersignal für Installationsschütz K3
Kurzzeichen für Kabelfarben:
bl
= Blau
ro = Rot
br
= Braun
sch = Schwarz
gr
= Grau
P1 soll
LLP soll
22
BIOSTAR COMPLETE
/
38
37
H4
WICHTIG:
Der gemeinsame Neutralleiter für die
Installationsschützensteuerung muss auf
Stecker 67 geklemmt werden.
Die farbliche Zuordnung aller Anschluss-
kabel muss am Heizgerät sowie am Mild-
Hybrid Modul genau eingehalten werden.
ACHTUNG
Bei Einbau des 9 kW Mild-Hybrid Moduls kommt es zu
Einschränkungen bei der Heizkreisregelung. Es steht
entweder Ausgang 33 (Heizkreis 0 / Zusatz 0) oder Ausgang
34 (Speicherladepumpe 0) nicht zur Verfügung. Wird
Ausgang 34 verwendet, muss ein Pufferspeicher mit
Frischwasserstation eingesetzt werden.
Es können nur MODBUS-fähige EC-Filter kombiniert werden.
H3
01
Anschluss
14
83/84
67
80/81
68
33 oder 34
RELAIS
K3
F4
RELAIS
K3
F4
RELAIS
K2
F5
TRIAC
K1
F1
TRIAC
LLP
F1
