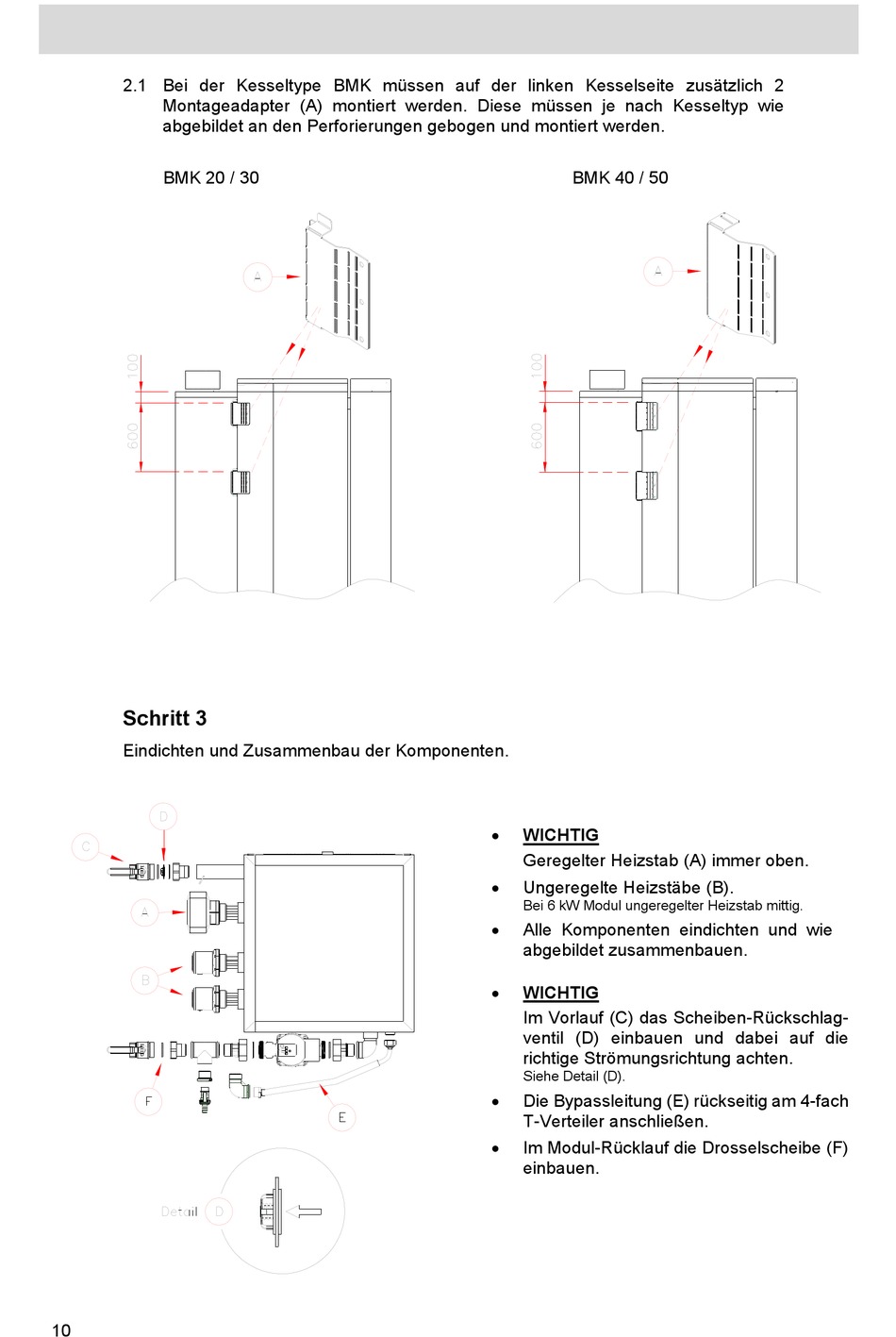

2.1 Bei der Kesseltype BMK müssen auf der linken Kesselseite zusätzlich 2
Montageadapter (A) montiert werden. Diese müssen je nach Kesseltyp wie
abgebildet an den Perforierungen gebogen und montiert werden.
BMK 20 / 30
Schritt 3
Eindichten und Zusammenbau der Komponenten.
10
BMK 40 / 50
WICHTIG
Geregelter Heizstab (A) immer oben.
Ungeregelte Heizstäbe (B).
Bei 6 kW Modul ungeregelter Heizstab mittig.
Alle Komponenten eindichten und wie
abgebildet zusammenbauen.
WICHTIG
Im Vorlauf (C) das Scheiben-Rückschlag-
ventil (D) einbauen und dabei auf die
richtige Strömungsrichtung achten.
Siehe Detail (D).
Die Bypassleitung (E) rückseitig am 4-fach
T-Verteiler anschließen.
Im Modul-Rücklauf die Drosselscheibe (F)
einbauen.
