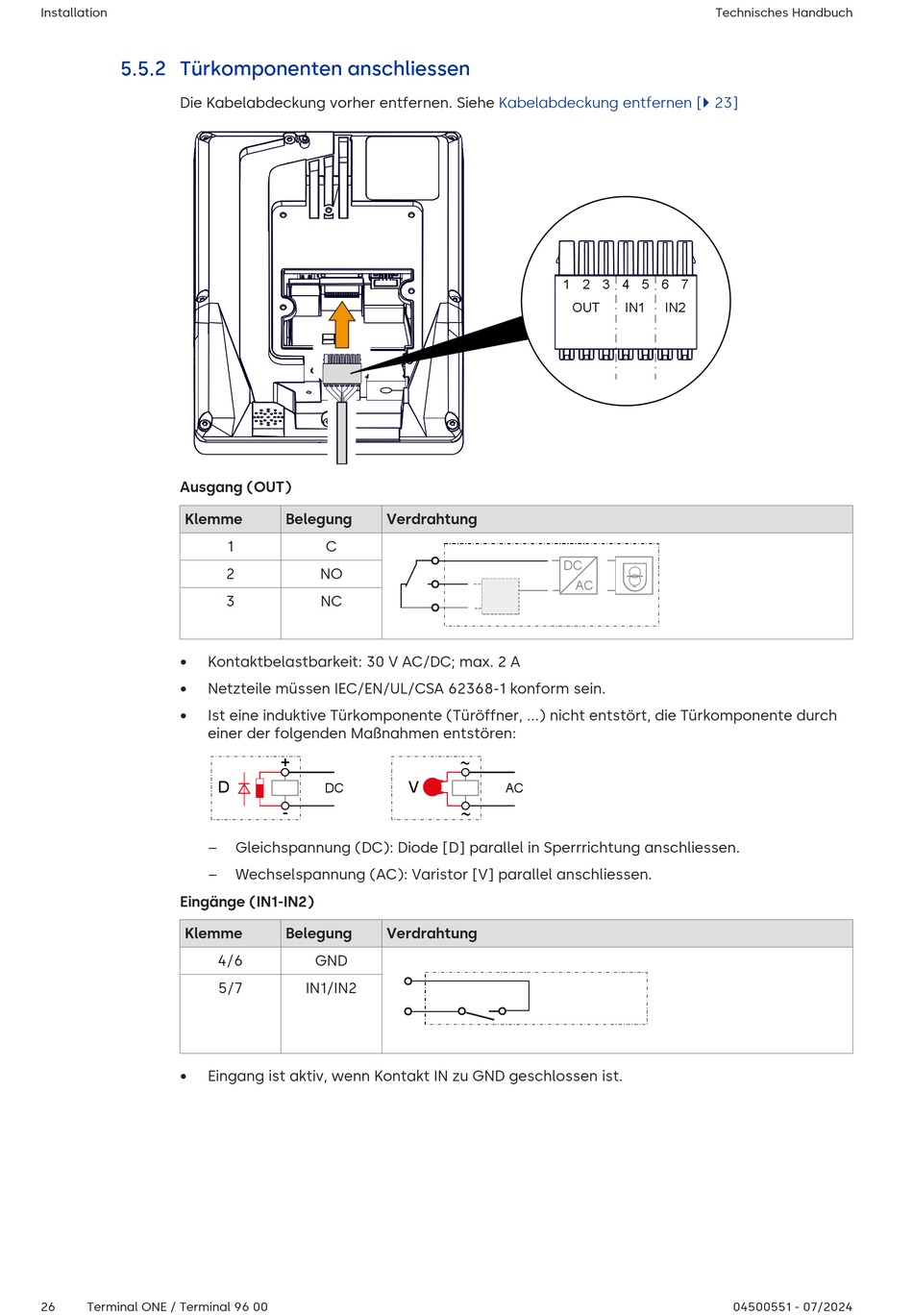

5.5.2 Türkomponenten anschliessen
Die Kabelabdeckung vorher entfernen. Siehe
Ausgang (OUT)
Klemme
•
Kontaktbelastbarkeit: 30 V AC/DC; max. 2 A
•
Netzteile müssen IEC/EN/UL/CSA 62368-1 konform sein.
•
Ist eine induktive Türkomponente (Türöffner, ...) nicht entstört, die Türkomponente durch
einer der folgenden Maßnahmen entstören:
–
–
Eingänge (IN1-IN2)
Klemme
•
Eingang ist aktiv, wenn Kontakt IN zu GND geschlossen ist.
26
Terminal ONE / Terminal 96 00
Belegung
Verdrahtung
1
C
2
NO
3
NC
+
D
DC
-
Gleichspannung (DC): Diode [D] parallel in Sperrrichtung anschliessen.
Wechselspannung (AC): Varistor [V] parallel anschliessen.
Belegung
Verdrahtung
4/6
GND
5/7
IN1/IN2
Kabelabdeckung entfernen [} 23]
1 2 3 4 5
OUT
DC
AC
~
V
AC
~
Technisches Handbuch
6 7
IN1
IN2
04500551 - 07/2024
