Installation

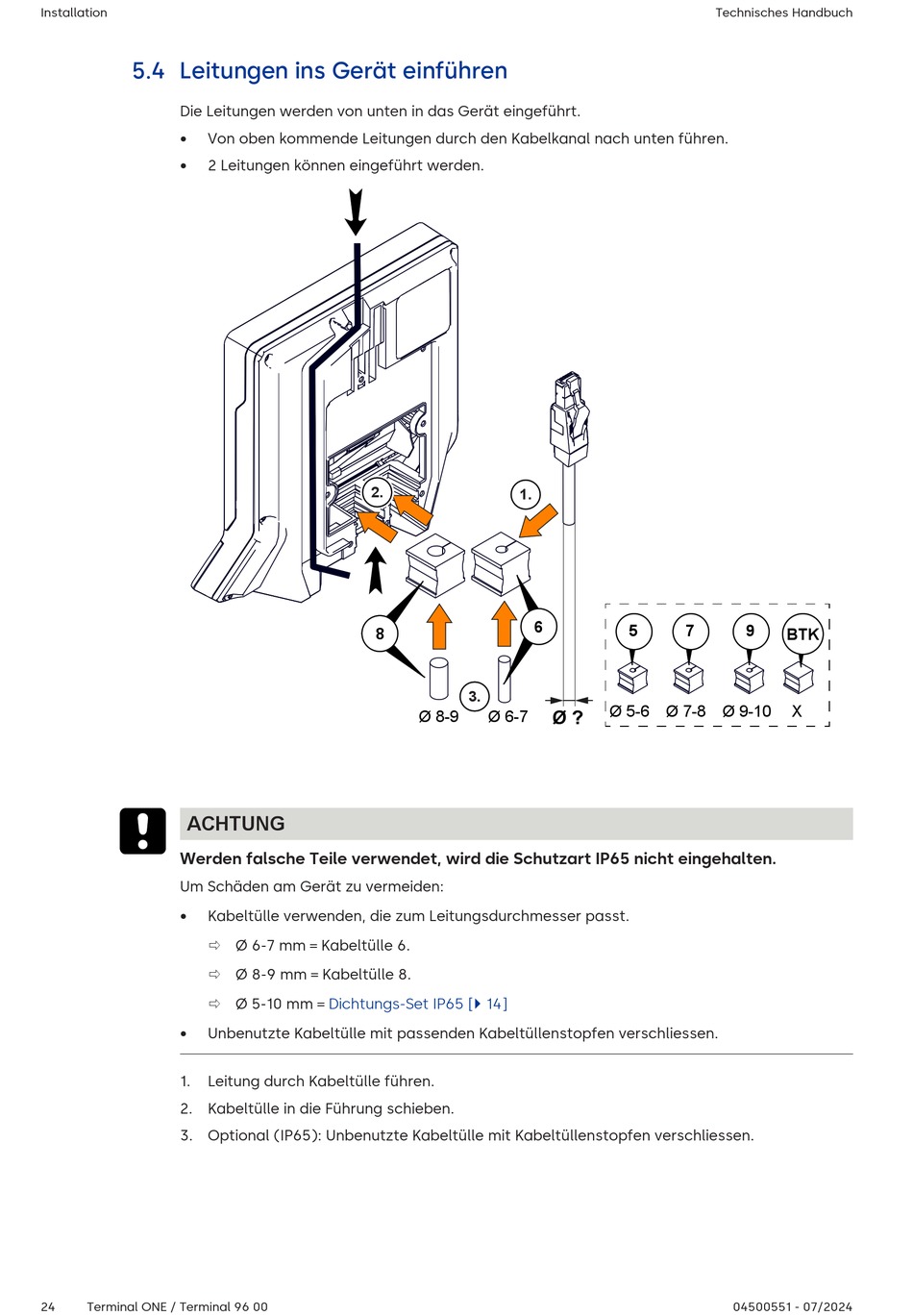

5.4 Leitungen ins Gerät einführen
Die Leitungen werden von unten in das Gerät eingeführt.
• Von oben kommende Leitungen durch den Kabelkanal nach unten führen.
• 2 Leitungen können eingeführt werden.
ACHTUNG
Werden falsche Teile verwendet, wird die Schutzart IP65 nicht eingehalten.
Um Schäden am Gerät zu vermeiden:
• Kabeltülle verwenden, die zum Leitungsdurchmesser passt.
ð Ø 6-7 mm = Kabeltülle 6.
ð Ø 8-9 mm = Kabeltülle 8.
ð Ø 5-10 mm =
• Unbenutzte Kabeltülle mit passenden Kabeltüllenstopfen verschliessen.
1. Leitung durch Kabeltülle führen.
2. Kabeltülle in die Führung schieben.
3. Optional (IP65): Unbenutzte Kabeltülle mit Kabeltüllenstopfen verschliessen.
24 Terminal ONE / Terminal 96 00
2.
8
3.
Ø 8-9 Ø 6-7
Dichtungs-Set IP65 [} 14]
1.
6
5 7
Ø 5-6 Ø 7-8
Ø ?
Technisches Handbuch
9
BTK
Ø 9-10 X
