dormakaba 90 04 Kurzanleitung

DE
dormakaba Erfassungseinheit 90 04
Kurzanleitung
Zu dieser Kurzanleitung
Gültigkeit
Diese Kurzanleitung beschreibt das Produkt:
dormakaba Erfassungseinheit 90 04
dormakaba registration unit 90 04
Produktkennung 9004-K5
Artikelnummer 04079004
Zielgruppe
Diese Kurzanleitung richtet sich ausschließlich an durch den Her-
steller geschulte Fachkräfte.
Ergänzende Dokumentation
Die Erfassungseinheit arbeitet als Peripherie-Komponente an ei-
nem übergeordneten Steuergerät. Die wesentlichen System-Funk-
tionen sind daher dem Technischen Handbuch des übergeordneten
Gerätes zu entnehmen.
Ergänzende Dokumentationen stehen auf der dormakaba-Seite im
Internet zur Verfügung.
Die Technischen Handbücher befinden sich in einem geschützten
Bereich. Ein Zugriff ist über das Benutzer-Konto geschulter Fach-
kräfte möglich. Es kann aber auch ein temporäres Konto erstellt
werden.
https://www.dormakaba.com/extranet-emea-de
Sicherheitshinweise
Bestimmungsgemäße Verwendung
Dieses Produkt ist ausschließlich zu der im Kapitel Produktbeschrei-
bung erläuterten Verwendung bestimmt. Jeder darüber hinausge-
hende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus re-
sultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür
trägt allein der Benutzer/Betreiber.
Qualifikation des Personals
Die in dieser Kurzanleitung beschriebenen Tätigkeiten dürfen nur
durch Fachkräfte gemäß EN 62368-1 ausgeführt werden.
Fachkraft ist die Bezeichnung für Personen, die eine geeignete
technische Ausbildung besitzen und Erfahrung mit der Technik der
Einrichtung haben. Es wird erwartet, dass Fachkräfte ihre Schulung
und Erfahrung anwenden, um Gefahren bei Ausführung der Hand-
lungen für sich selbst und andere zu erkennen und möglichst gering
zu halten. Es liegt in der Verantwortung der Fachkraft, dass die
vom Hersteller genannten Bedingungen sowie geltende Vorschrif-
ten und Normen bei Ausführung dieser Handlungen eingehalten
werden.
04044636 - 12/2018
Montage und Installation
Die Installation darf nur an Orten erfolgen, welche die vom Herstel-
ler genannten klimatischen und technischen Bedingungen erfüllen.
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße
Handhabung oder fehlerhafte Installation entstehen.
Umweltschutz
Produkt nicht über den Hausmüll entsorgen, sondern der Wieder-
verwertung zuführen.
Produktbeschreibung

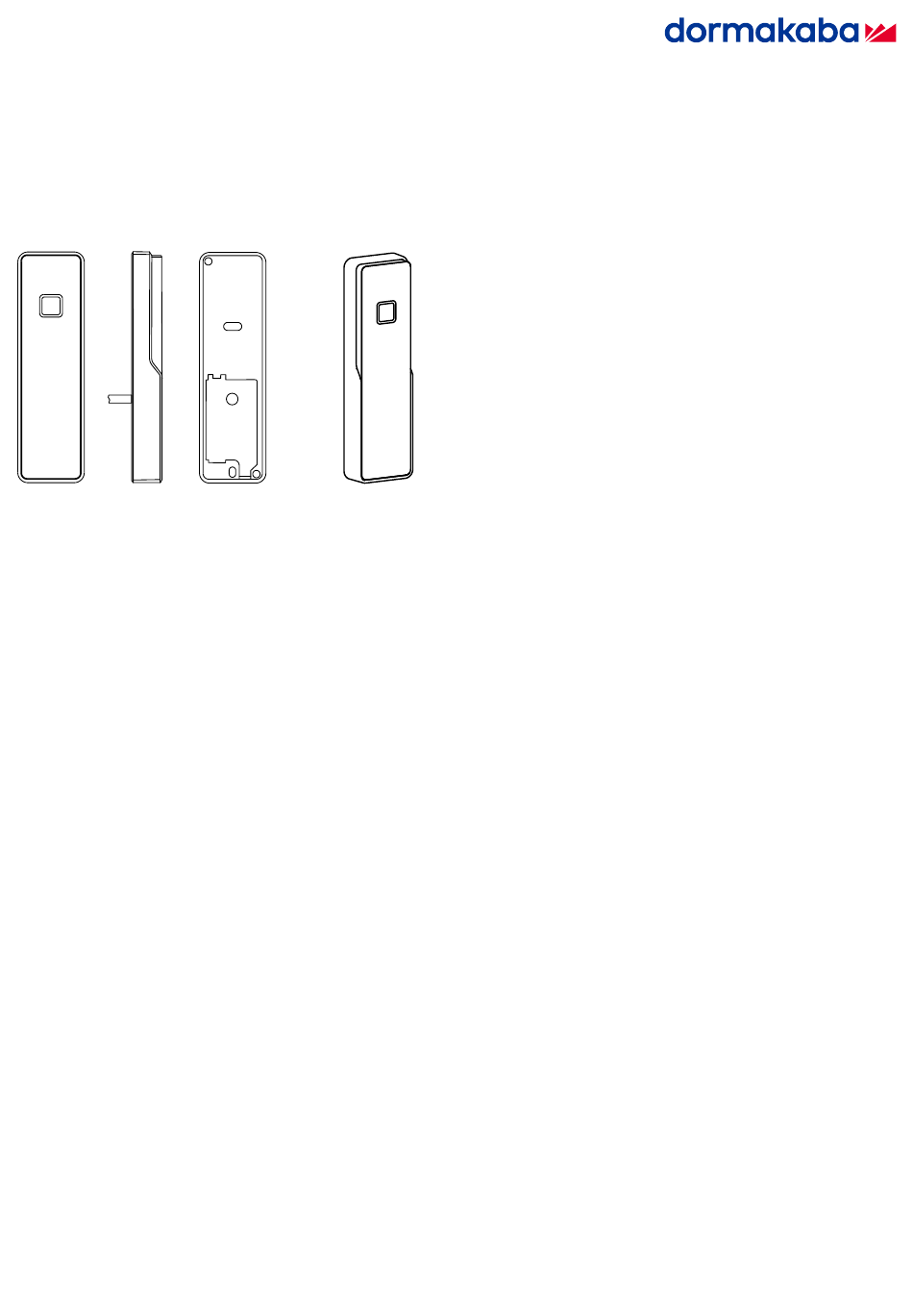

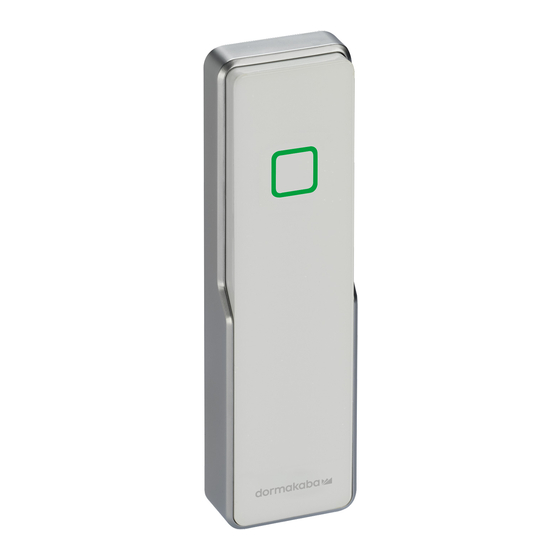

Die Erfassungseinheit ist ein abgesetzter Leser für RFID-Medien
zur Berechtigungsprüfung innerhalb eines Zutrittskontroll-Systems.
Die Erfassungseinheit wird über ein Koaxialkabel an ein übergeord-
netes Steuergerät angeschlossen.
Die Erfassungseinheit ermöglicht das berührungslose Lesen und
Schreiben von RFID Medien. Die unterstützte RFID Technologie ist
abhängig von dem jeweils übergeordneten Steuergerät.
Die Erfassungseinheit kann direkt an Türrahmen aus Metall, Holz
oder Kunststoff montiert werden und ist für Innen- und Außenan-
wendungen geeignet.
Für die optische und akustische Signalisierung besitzt die Erfas-
sungseinheit ein Leuchtsymbol (rot/grün) und einen Summer.
Die Erfassungseinheit kann in Verbindung mit folgenden Steuerge-
räten verwendet werden:
• Kaba Remoteleser 91 15 / 91 25
• Kaba Zutrittsmanager 92 00 / 92 30 / 92 32
Produktvarianten
Das fest mit dem Gerät verbundene Anschlusskabel ist in folgen-
den Leitungslängen verfügbar:
• Koaxialkabellänge 8 m
• Koaxialkabellänge 30 m
Das Gerät ist in folgenden Farbvarianten verfügbar:
• Schwarz/Weißalu (RAL9005/9006)
• Weiß/Weißalu (RAL9016/9006)
Zubehör
Distanzrahmen
Metallkörper im Umfeld der Erfassungseinheit reduzieren die Lese-
reichweite. Die Montage auf Metall sollte daher auf dem optiona-
len Distanzrahmen erfolgen. Der Distanzrahmen vergrößert den
Abstand zum metallischen Untergrund um 9,5 mm und verbessert
so die Leseleistung.
• Artikelnummer 04045362 Distanzrahmen schwarz
• Artikelnummer 04045363 Distanzrahmen weiß
Technische Daten
Ausweismedien
Die Erfassungseinheit ermöglicht das Lesen und Schreiben von
Medien in LEGIC- und MIFARE-Technologie.
Das übergeordnete Steuergerät bestimmt, welche RFID-Standards
unterstützt werden.
Stromversorgung
Die Stromversorgung der Erfassungseinheit erfolgt über die Koaxi-
alleitung durch das übergeordnete Steuergerät.
Die Stromversorgungsquelle des übergeordnete Gerätes muss fol-
gende Anforderungen erfüllen: LPS (Limited Power Source) und
SELV (Safety Extra Low Voltage) entsprechend IEC/EN/UL/CSA
60950-1 oder ES1 und PS1 entsprechend IEC/EN/UL/CSA 62368-1.
1/4
