Installation

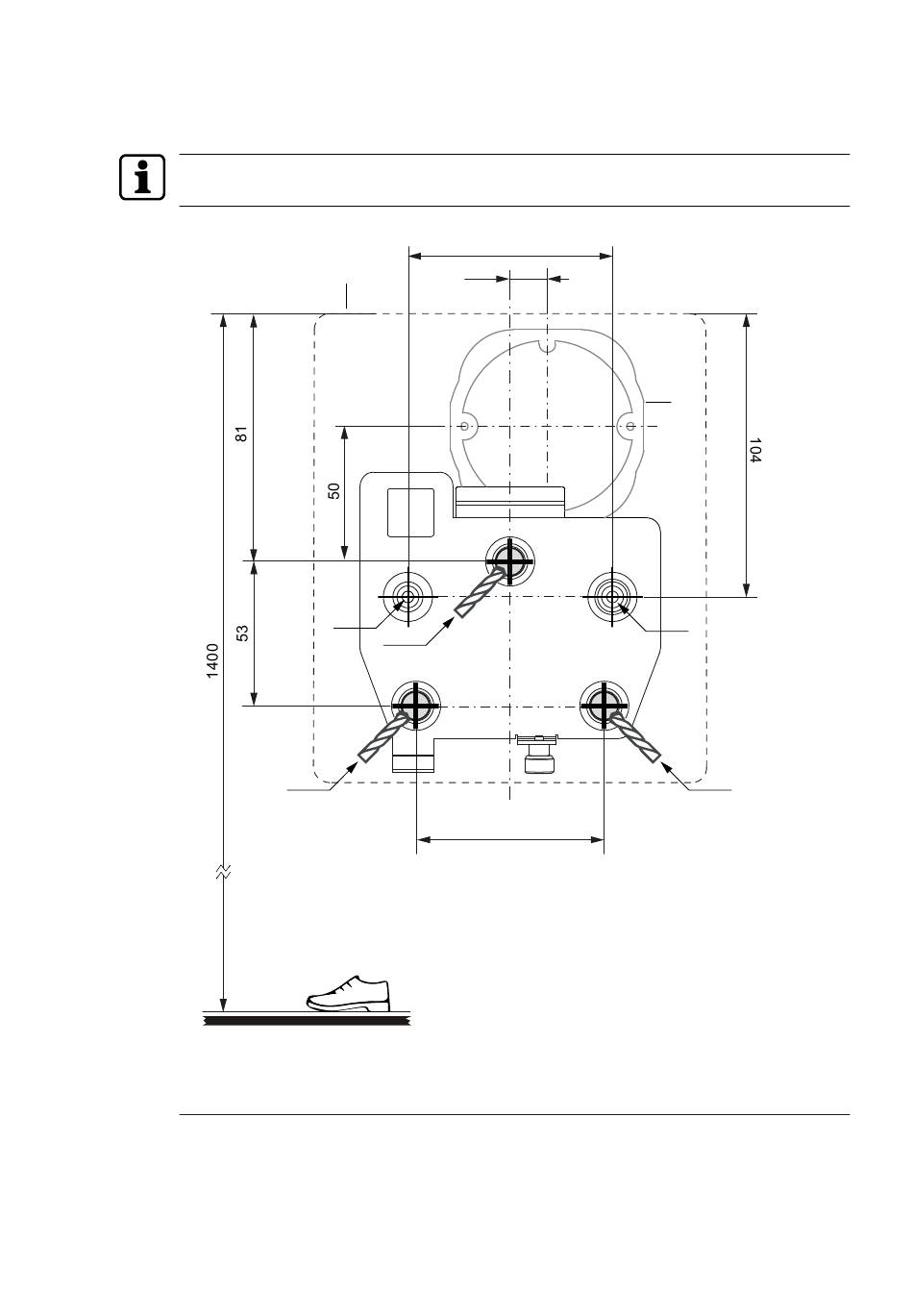

5.2 Montageplatte an Wand schrauben
Gerät in geeignete Bedienungshöhe für alle Nutzende installieren.
Empfehlung: 140 cm von fertigem Fußboden bis zur Oberkante des Geräts.
Alternativ kann die Montageplatte mithilfe der M5-Gewinde auf eine Monitorhalterung (VESA
MIS-D, 75x75 mm) geschraubt werden.
1
1.
3 Bohrlöcher auf der Wand anzeichnen.
2. 3 Löcher in die Wand bohren.
3. 3 Dübel in die Löcher stecken.
4. Montageplatte positionieren und mit 3 Schrauben festschrauben.
22
Terminal ONE / Terminal 96 00
1
M5
Ø
6
Ø
Alle Maße in mm.
Gerätekontur
(145)
75 (VESA)
14
6
69
2
optional: UP-Gerätedose für Leitungen
Technisches Handbuch
2
M5
6
Ø
04500551 - 07/2024
