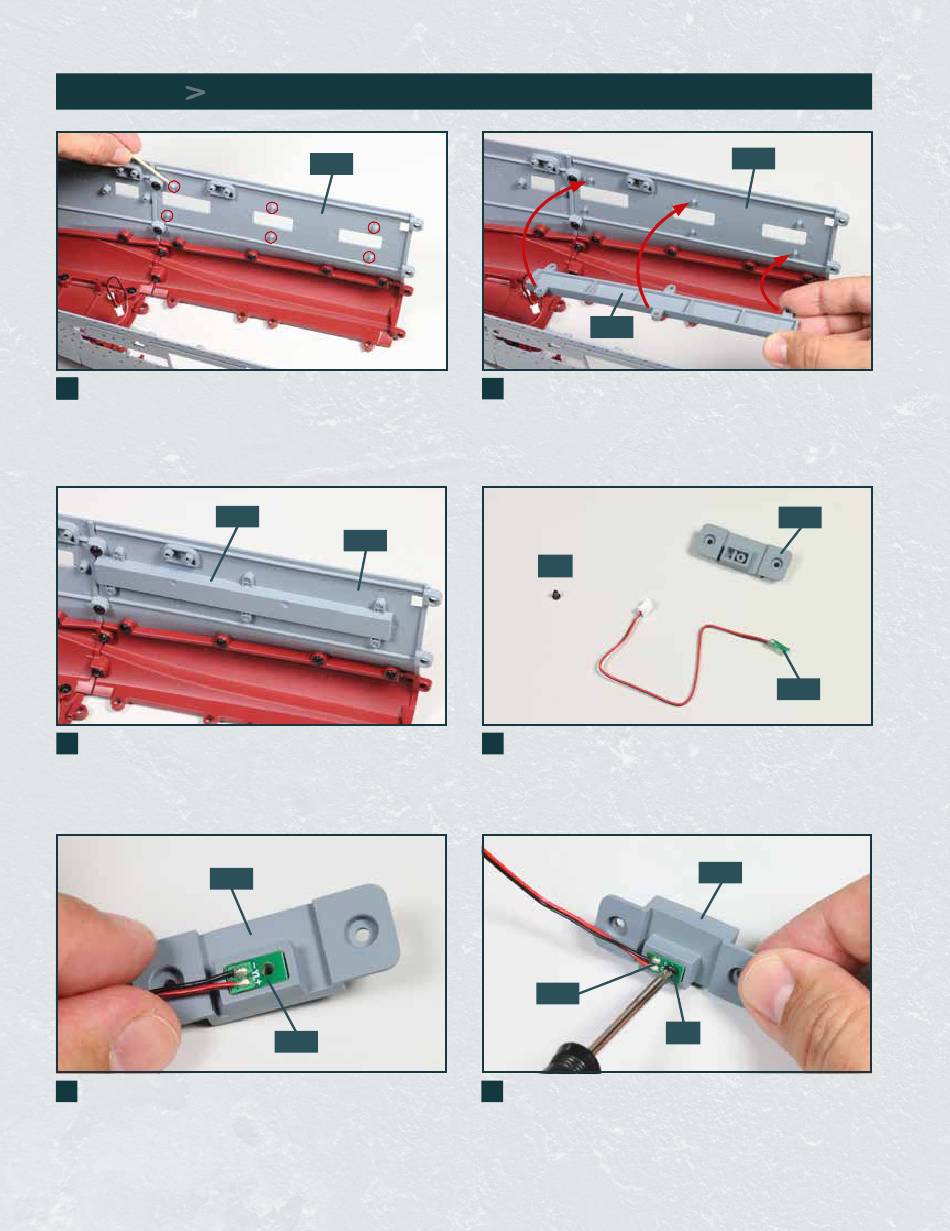

SCHRITT 1
Anbringen der Abdeckung und des Positionslichts
1
3 1 1
Legen Sie die Rumpfstruktur so auf Ihre Arbeitsplatte, dass Sie
Zugriff auf deren Steuerbordseite haben. Versehen Sie die
sechs Zapfen (rot eingekreist) am rechten oberen Rumpfab-
schnitt 36A mit etwas Sekundenkleber.
37A
3
Die Abdeckung 37A ist am Rumpfabschnitt 36A fixiert.
37B
5
Positionieren Sie die LED-Platine 37C in der Aufnahme der
Halterung 37B: Achten Sie dabei darauf, dass die LED-Seite mit
den Kabeln nach oben weist, wie abgebildet.
36A
36A
37C
4
37A
2
Nehmen Sie die Abdeckung 37A und platzieren Sie sie so auf
dem rechten oberen Rumpfabschnitt 36A, dass die sechs
Laschen die sechs Zapfen umfassen, wie es die Pfeile andeuten.
GP
4
Legen Sie die LED-Platine 37C, die Halterung 37B und eine
Schraube GP bereit.
37C
6
Befestigen Sie die LED-Platine 37C mit der Schraube GP an der
Halterung 37B.
36A
37B
37C
37B
GP
