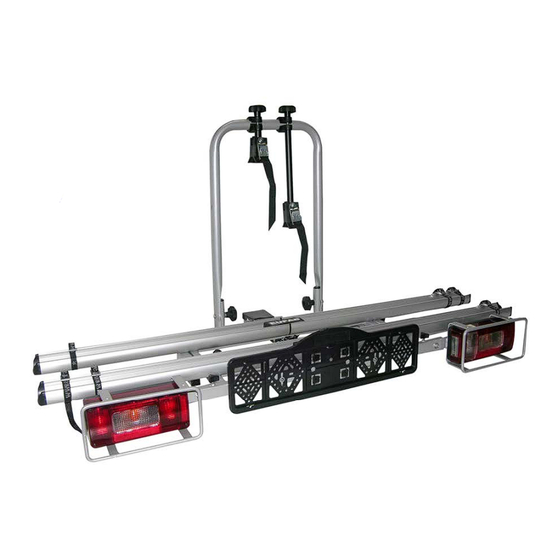

Eufab 11449 Bedienungsanleitung
Verwandte Anleitungen für Eufab 11449
Inhaltszusammenfassung für Eufab 11449
- Seite 1 Art. Nr. 11449 JAMO 0047 Stützlast Eigengewicht Nutzlast 50 kg 14 kg 36 kg 60 kg 14 kg 46 kg 75 kg 14 kg max. 60 kg 90 kg 14 kg max. 60 kg...
- Seite 2 Montage Bild 1 Schrauben M8 X 45, Scheiben 8mm, Muttern M8 Schraube M16 X 130 Blech Basis Montageanleitung Montage Bild 1 Alle Schrauben sollten mit Öl oder Fett behandelt werden, um eine dauerhafte Leicht- gängigkeit zu gewährleisten. Schrauben Sie zuerst die Basis an den vormontierten Trä- gertisch an.
- Seite 3 Montage Bild 2 Rückfahrlicht Schloss – Schrauben M8 X 50 Scheiben 8 mm, Rändelmuttern M8 Imbus- Schraube M6 X 30 Scheibe 6mm Mutter M6 Setzen Sie nun den U – Bügel an die dafür vorgesehenen Rohrhülsen auf und sichern diesen mit 2 Schloss – Schrauben M8 X 50, Scheiben 8 mm und Rändelmuttern M8. Schieben Sie anschließend die vormontierten und mit 13 pol.
- Seite 4 Montage Bild 3 Kulissen – Schrauben M6 x 45 Schrauben M6 X 40 Scheiben 6mm und M6 Muttern Aluminium – Schienen Gurtführungen Schienen – Verbundteile...
- Seite 5 Verbindung. Achtung die Schienen müssen aufgesetzt werden, dass sich je- weils auf einer Seite einmal 2 und einmal 1 Gurtführung befinden. Mit den mitgelieferten EUFAB Aufklebern können Sie die mittlere Schienenverbindung abdecken. Siehe Bild Entfernen Sie nun die vormontierten Schrauben und Scheiben des Kennzeichenhalters und schrauben Sie den Kennzeichenhalter so an, dass die Lampen und der Kennzei- chenhalter sich auf einer Höhe befinden.
- Seite 6 zweiter Sicherheits- Montage des Fahrradträgers auf die Anhängerkupplung Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhängerkupplung. Der Fahrradträger wird von oben auf die Anhängerkupplung gesetzt. Schrauben Sie den Fahrradträger mit der Schraube M16 leicht fest und richten Sie ihn parallel zum Fahrzeugheck aus.
- Seite 7 Gegenstände verwenden. Es muss allerdings eine sichere Befestigung dieser Gü- ter oder Gegenstände gewährleistet sein. Diesen Träger können Sie auch baulich verändern mit Originalteilen aus dem Hause EUFAB und zwar mit: Art. Nr. 11444 Erweiterungssatz für das 3. Fahrrad...
- Seite 8 Alle diese Teile sind untereinander kombinierbar und werden mit dem nötigen Befesti- gungs-material ausgeliefert. Alle original Umbauteile sind genehmigt und zugelassen. Für die ordnungsgemäße und sichere Montage die Montageanweisung genau befolgen. Vielen Dank, dass Sie sich für ein EUFAB-Produkt entschieden haben!
- Seite 35 Stückliste Art.-Nr. 11449 Liste des pièces n° d'art. 11449 Lista pezzi codice 11449 Stuklijst 11449 Kusovník výr. č. 11449 Kusovník výr. č. 11449...
- Seite 36 NL - Benaming D - Bezeichnung CZ - Název FR - Désignation X N° SK - Názov I - Designazione Trägertisch Dragertafel Table support Nosný stůl 90027 Tablero de soporte Nosný stôl Tavolo di supporto Schwenkrahmen Siche- Veiligheidsbout zwenk- rungsbolzen frame Cadre basculanr boulon Výkyvné...
- Seite 37 NL - Benaming D - Bezeichnung CZ - Název FR - Désignation X N° SK - Názov I - Designazione Plastikstopfen 50X25 Plastic dop 50X25 vormontiert vooraf gemonteerd Tampon en plastique Předmontovaná 40x25, prémonté plastiková 90031 Tappo di plastica 50x25, zátka 50X25 premontato Predmontovaná...
- Seite 38 D - Bezeichnung NL - Benaming FR - Désignation CZ - Název N° I - Designazione SK - Názov Schraube M6x40 Schroef M6x30 Vis M6x30 Předmontovaný šroub Vite M6x30 M6x30 90342 Predmontovaná skrutka M6x30 Endkappe vormontiert Einddop vooraf Capuchon final, prémonté gemonteerd 90188 Cappuccio terminale, pre-...
- Seite 39 D - Bezeichnung NL - Benaming FR - Désignation CZ - Název N° I – Designazione SK - Názov Kugel + Handgriff M8 vor- Kogel + handgreep montiert vooraf gemonteerd Boule + poignée M8, pré- Předmontovaná kulička 90339 montées + rukojeť M8 Sfera + impugnatura M8, Predmontovaná...
- Seite 40 D - Bezeichnung NL - Benaming FR - Désignation CZ - Název N° I – Designazione SK - Názov Montageanleitung EG-BE Montagehandleiding Instructions de montage EG-BE EG-BE Návod na montáž EG- 90441 Istruzioni per il montaggio EG-BE Návod na montáž EG- Kunststoffblock Kunststofblok Bloc en plastique...
