DEUTSCH

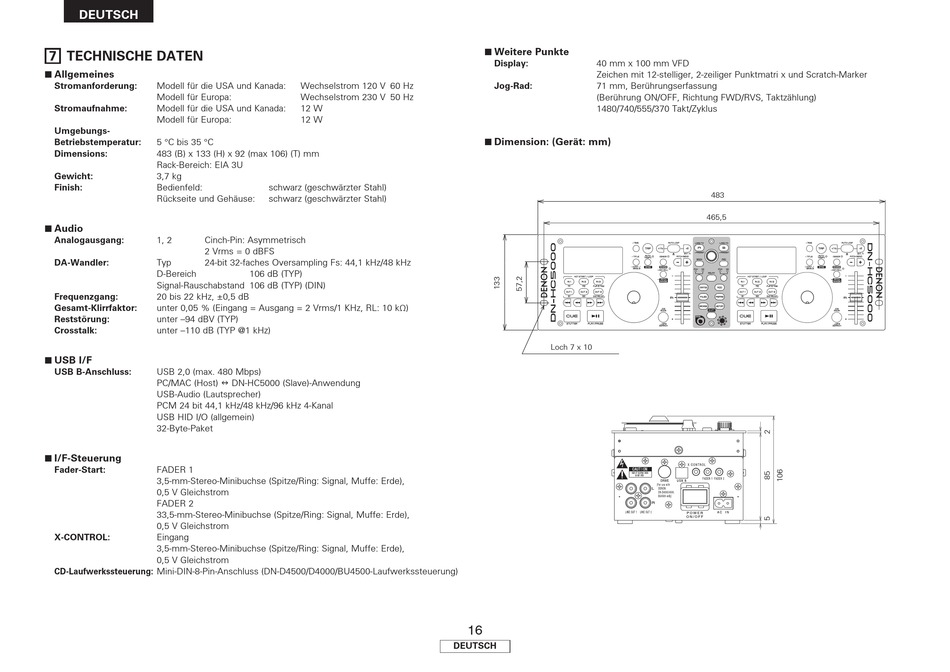

7 TECHNISCHE DATEN
Allgemeines
2
Stromanforderung:
Modell für die USA und Kanada:
Modell für Europa:
Modell für die USA und Kanada:
Stromaufnahme:
Modell für Europa:
Umgebungs-
Betriebstemperatur:
5 °C bis 35 °C
Dimensions:
483 (B) x 133 (H) x 92 (max 106) (T) mm
Rack-Bereich: EIA 3U
Gewicht:
3,7 kg
Bedienfeld:
Finish:
Rückseite und Gehäuse:
Audio
2
Analogausgang:
1, 2
Cinch-Pin: Asymmetrisch
2 Vrms = 0 dBFS
DA-Wandler:
Typ
24-bit 32-faches Oversampling Fs: 44,1 kHz/48 kHz
D-Bereich
Signal-Rauschabstand 106 dB (TYP) (DIN)
Frequenzgang:
20 bis 22 kHz, ±0,5 dB
Gesamt-Klirrfaktor:
unter 0,05 % (Eingang = Ausgang = 2 Vrms/1 KHz, RL: 10 kΩ)
Reststörung:
unter –94 dBV (TYP)
unter –110 dB (TYP @1 kHz)
Crosstalk:
USB I/F
2
USB B-Anschluss:
USB 2,0 (max. 480 Mbps)
PC/MAC (Host) DN-HC5000 (Slave)-Anwendung
USB-Audio (Lautsprecher)
PCM 24 bit 44,1 kHz/48 kHz/96 kHz 4-Kanal
USB HID I/O (allgemein)
32-Byte-Paket
I/F-Steuerung
2
Fader-Start:
FADER 1
3,5-mm-Stereo-Minibuchse (Spitze/Ring: Signal, Muffe: Erde),
0,5 V Gleichstrom
FADER 2
33,5-mm-Stereo-Minibuchse (Spitze/Ring: Signal, Muffe: Erde),
0,5 V Gleichstrom
X-CONTROL:
Eingang
3 ,5-mm-Stereo-Minibuchse (Spitze/Ring: Signal, Muffe: Erde),
0,5 V Gleichstrom
CD-Laufwerkssteuerung: Mini-DIN-8-Pin-Anschluss (DN-D4500/D4000/BU4500-Laufwerkssteuerung)
Wechselstrom 120 V 60 Hz
Wechselstrom 230 V 50 Hz
12 W
12 W
schwarz (geschwärzter Stahl)
schwarz (geschwärzter Stahl)
106 dB (TYP)
Weitere Punkte
2
40 mm x 100 mm VFD
Display:
Zeichen mit 12-stelliger, 2-zeiliger Punktmatri x und Scratch-Marker
Jog-Rad:
71 mm, Berührungserfassung
(Berührung ON/OFF, Richtung FWD/RVS, Taktzählung)
1480/740/555/370 Takt/Zyklus
Dimension: (Gerät: mm)
2
Loch 7 x 10
DEUTSCH
483
465,5
