Gerätebeschreibung - Schnellübersicht

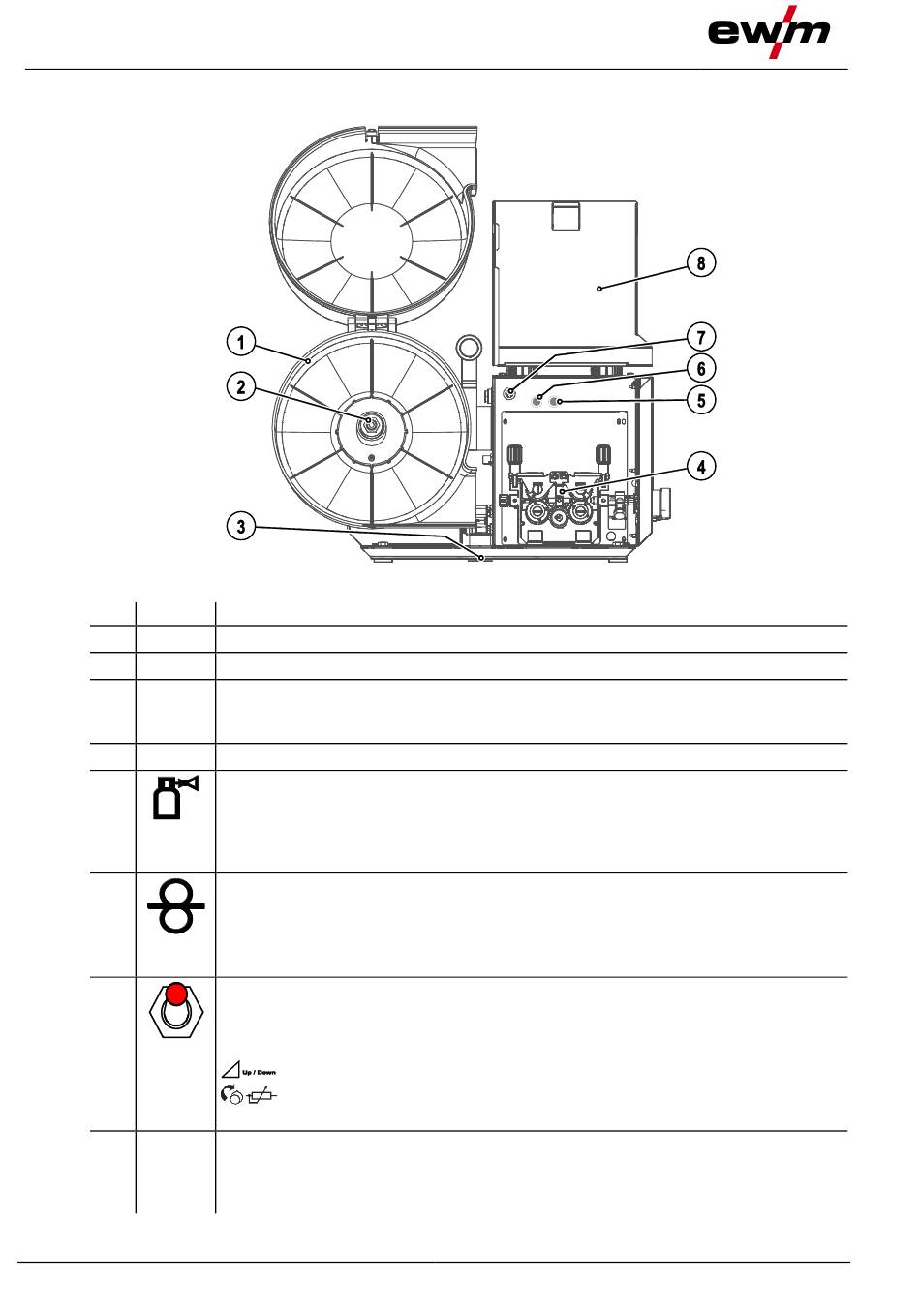

Innenansicht
4.3
Innenansicht
Pos. Symbol
1
2
3
4
5
6
7
8
18
Beschreibung
0
Drahtspulengehäuse
Drahtspulenaufnahme
Aufnahmepunkt Drehdorn
Das Drahtvorschubgerät wird mit diesem Aufnahmepunkt auf den Drehdorn der
Stromquelle aufgesetzt, um das horizontale schwenken des Gerätes zu ermöglichen.
Drahtvorschubantrieb
Drucktaste, Gastest
Während Prüfung und Einstellung der Gasdurchflussmenge bleiben Schweißspannung
und Drahtvorschubmotor abgeschaltet. Hierdurch wird ein hohes Maß an Sicherheit für
den Schweißer gewährt, weil ein versehentliches Zünden des Lichtbogens nicht
möglich ist. Das Schutzgas fließt, so lange die Drucktaste betätigt wird.
Drucktaste, Drahteinfädeln
Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel
(Geschwindigkeit = 50 % der eingestellten Drahtgeschwindigkeit)
Der Schweißdraht wird spannungsfrei in das Schlauchpaket eingefädelt, ohne dass
Gas ausströmt.
Umschalter Gerätebedienung (Arbeitspunkt)
Der Arbeitspunkt (Drahtgeschwindigkeit / Schweißspannung) kann entweder an der
Steuerung des Drahtvorschubgerätes, mit einem Fernsteller oder über einen
entsprechenden Up/Down-Schweißbrenner eingestellt werden.
Arbeitspunkt mit Up/Down-Schweißbrenner einstellen.
Arbeitspunkt an Drahtvorschubgerätesteuerung oder am Fernsteller
einstellen (standard).
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weitere Bedienelemente.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen.
Abbildung 4-3
099-005153-EW500
10.04.2014
