solo dopo essersi accertati che l'apparecchiatura è regolata
per il tipo di gas con cui sarà alimentata.
• Questo apparecchio è predisposto per funzionare con il
gas indicato nell'etichetta posta sul piano stesso. Nel caso
che il gas distribuito non corrisponda a quello per cui
l'apparecchio è predisposto, procedere alla sostituzione
degli iniettori corrispondenti (in dotazione), consultando il
paragrafo "Adattamento ai diversi tipi di gas".
• Per un sicuro funzionamento, per un adeguato uso
dell'energia e maggiore durata dell'apparecchiatura,
assicurarsi che la pressione di alimentazione rispetti i valori
indicati nella tabella 1 "Caratteristiche dei bruciatori ed
ugelli", altrimenti installare sulla tubazione di ingresso un
apposito regolatore di pressione secondo la norma UNI-
CIG 7430.
• Effettuare Il collegamento in modo da non provocare
sollecitazioni di nessun genere sull'apparecchio.
Collegare al raccordo orientabile (filettato ½"G maschio),
posto nel lato posteriore destro dell'apparecchio (fig.6), per
mezzo di tubo metallico rigido e a raccordi conformi alla
norma UNI-CIG 7129, oppure con tubo flessibile metallico a
parete continua conforme alla norma UNI-CIG 9891, la cui
massima estensione non deve superare i 2000 mm.
Nel caso sia necessario ruotare il raccordo, sostituire
tassativamente la guarnizione di tenuta (in dotazione con
l'apparecchio).
Ad installazione ultimata accertarsi che la tenuta del circuito
gas, delle connessioni interne e dei rubinetti sia perfetta
impiegando una soluzione saponosa (mai una fiamma).
Verificare inoltre che il tubo di collegamento non possa venire
a contatto con parti mobili in grado di danneggiarlo o
schiacciarlo. Accertarsi che la conduttura del gas naturale
sia sufficiente per alimentare l'apparecchio quando tutti i
bruciatori sono in funzione.
Importante: Per effettuare l'allacciamento con gas liquido
(in bombola), interporre un regolatore di pressione conforme
alla norma UNI-CIG 7432-75.
Adattamento ai diversi tipi di gas
Per adattare il piano ad un tipo di gas diverso da quello per
il quale esso è predisposto (indicato sulla etichetta fissata
nella parte superiore del piano o sull'imballo), occorre sosti-
tuire gli ugelli dei bruciatori effettuando le seguenti opera-
zioni:
• togliere le griglie del piano e sfilare i bruciatori dalle loro
sedi.
• svitare gli ugelli (fig.7), servendosi di una chiave a tubo da
7 mm. e sostituirli con quelli adatti al nuovo tipo di gas
(vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
rimontare le parti eseguendo all'inverso le operazioni.
• al termine dell'operazione, sostituite la vecchia etichetta
taratura con quella corrispondente al nuovo gas d'utilizzo,
reperibile presso i Nostri Centri Assistenza Tecnica.

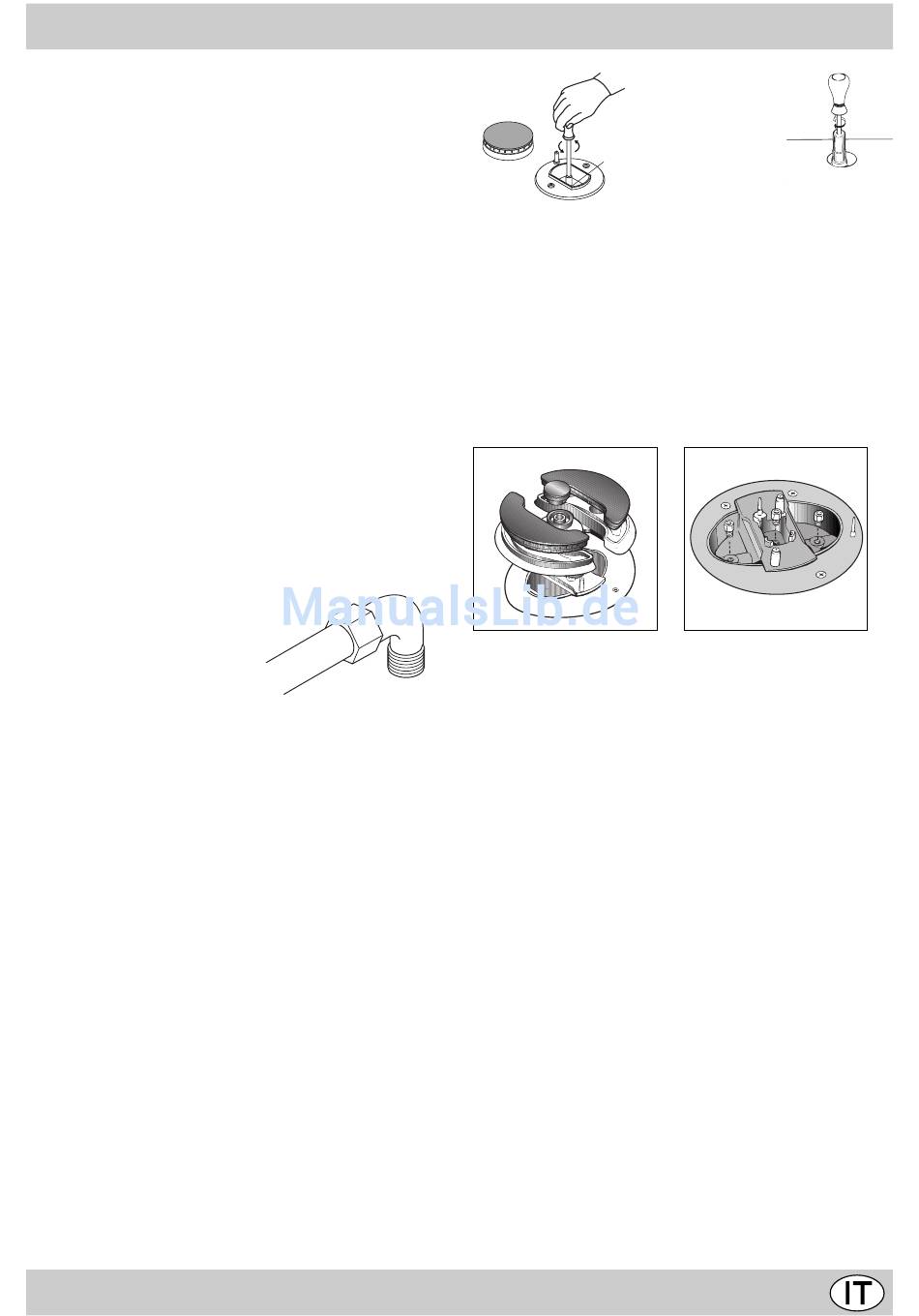

fig.6
A
Sostituzione degli ugelli su bruciatore a "doppie
fiamme" indipendenti:
• togliere le griglie e sfilare i bruciatori dalle loro sedi. Il
bruciatore è composto da due parti separate
(vedi Fig. C e Fig. D);
• svitare gli ugelli, servendosi di una chiave a tubo da 7 mm.
Il bruciatore interno ha un ugello, il bruciatore esterno ne
ha due (della stessa dimensione). Sostituire gli ugelli con
quelli adattati al nuovo tipo di gas (vedi tabella 1).
• rimettere in posizione tutti i componenti seguendo le ope-
razioni inverse rispetto alla sequenza di cui sopra.
Fig. C
Regolazione aria primaria dei bruciatori
I bruciatori non necessitano di nessuna regolazione dell'aria
primaria.
Regolazione minimi
• Portare il rubinetto sulla posizione di minimo;
• togliere la manopola ed agire sulla vite di regolazione (fi-
gura 8) posta all'interno dell'astina del rubinetto fino ad
ottenere una piccola fiamma regolare cacciavite (svitando
la vite il minimo aumenta, avvitandola diminuisce).
N.B.: nel caso dei gas liquidi, la vite di regolazione dovrà
essere avvitata a fondo.
• Verificare che ruotando rapidamente la manopola dalla
posizione di massimo a quella di minimo non si abbiano
spegnimenti dei bruciatori.
• Negli apparecchi provvisti del dispositivo di sicurezza
(termocoppia), in caso di mancato funzionamento del di-
spositivo con bruciatori al minimo aumentare la portata
dei minimi stessi agendo sulla vite di regolazione.
Effettuata la regolazione, ripristinate i sigilli posti sui by-pass
con ceralàcca o materiali equivalenti.
Collegamento elettrico
È OBBLIGATORIO IL COLLEGAMENTO A TERRA
DELL'APPARECCHIATURA.
I piani sono predisposti per il funzionamento con corrente
alternata alla tensione e frequenza di alimentazione indicate
sulla targhetta caratteristiche (posta sotto il piano o alla fine
del libretto istruzioni). Accertarsi che il valore locale della
tensione di alimentazione sia lo stesso di quello indicato sulla
targhetta.
6
fig.7
fig.8
Fig. D
