Bestimmungsgemäße Verwendung
Die. Rohrantriebe. P5/20PSF. bis. P9/16PSF,. R8/17PSF. bis. R120/11PSF,. R12/17PSF+. bis. R120/11PSF+. und. R8/17PSEF. bis.
R120/11PSEF.sind.ausschließlich.für.den.Betrieb.von.Markisen.und.Wintergartenbeschattungen.vorgesehen..Der.Einsatz.in.
gekoppelten.Anlagen.ist.nur.möglich,.wenn.alle.Teilanlagen.exakt.synchron.laufen.und.zum.selben.Zeitpunkt.die.obere.End-
lage.erreichen.
Andere.Anwendungen,.Einsätze.und.Änderungen.sind.aus.Sicherheitsgründen.zum.Schutz.für.Benutzer.und.Dritte.nicht.zu-
lässig,.da.sie.die.Sicherheit.der.Anlage.beeinträchtigen.können.und.damit.die.Gefahr.von.Personen-.und.Sachschäden.be-
steht..Eine.Haftung.von.Becker-Antriebe.für.hierdurch.verursachte.Schäden.besteht.in.diesen.Fällen.nicht..
Für.den.Betrieb.der.Anlage.oder.Instandsetzung.sind.die.Angaben.dieser.Anleitung.zu.beachten..Bei.unsachgemäßem.Han-
deln.haftet.Becker-Antriebe.nicht.für.dadurch.verursachte.Schäden.
1
2
Montage und Inbetriebnahme
Montage des Rohrantriebes
Vorsicht
Elektroanschlüsse dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor der Montage ist die Stromzuleitung
spannungsfrei zu schalten. Bitte geben Sie die beiliegenden
Anschlußinformationen dem ausführenden Elektroinstal-
lateur. Die Antennenisolierung darf keinesfalls beschädigt
werden. Die Antenne führt Netzpotential
Bitte.beachten.Sie.bei.der.Montage.des.Antriebes.folgende.Punkte:
Achtung
Zur Kopplung des Antriebs mit dem angetriebenen Teil, dür-
fen ausschließlich Komponenten aus dem aktuellen Becker
Produktkatalog für das mechanische Zubehör, verwendet
werden.

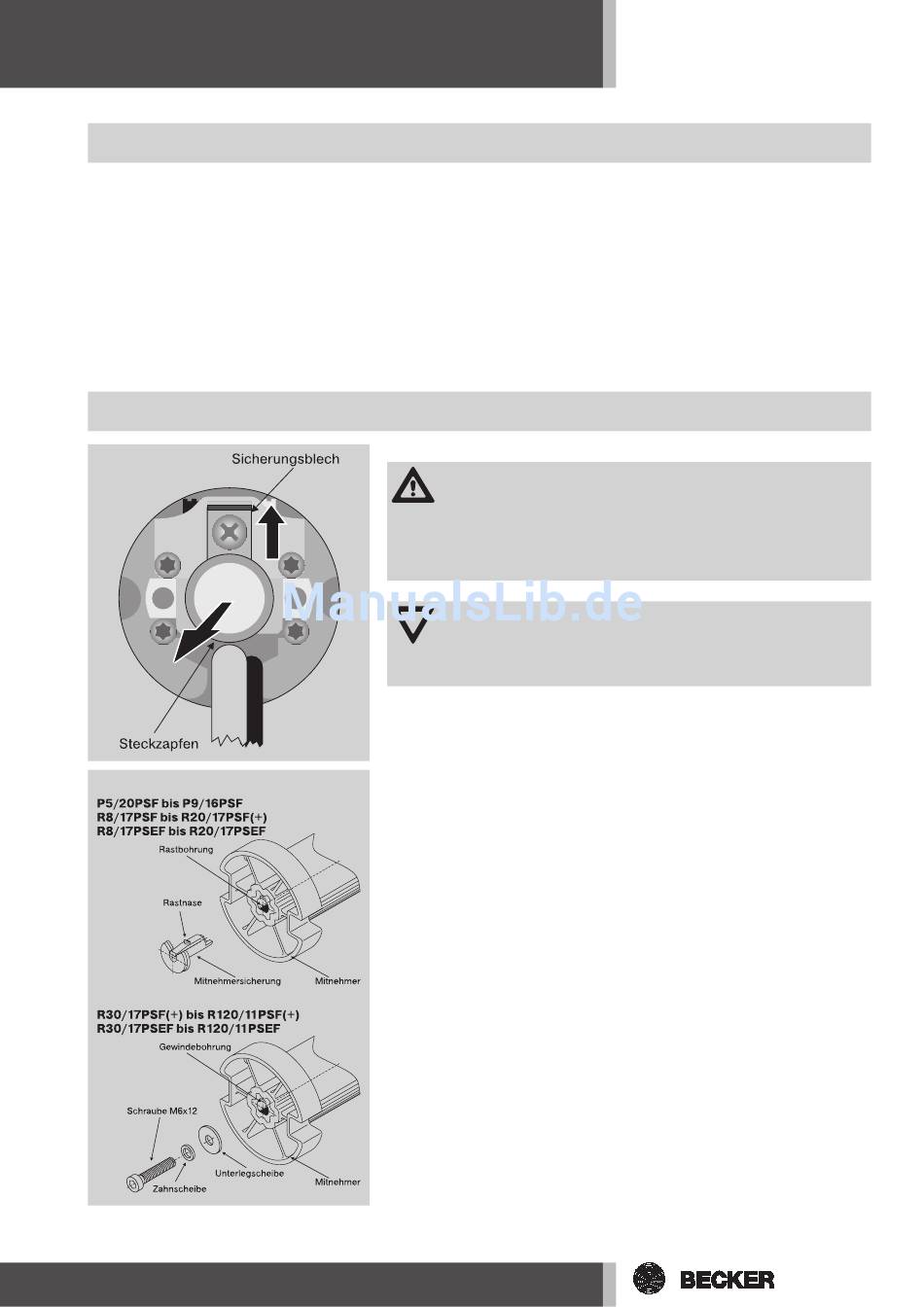

1) Lösen des Steckzapfens
Der. Steckzapfen. rastet. beim. Einschieben. automatisch. ein.. Zum. Lösen. des. .
Steckzapfens.das.Halteplätchen.nach.oben.schieben.und.den.Steckzapfen.
herausziehen.(Abb..1).
2) Montage des Mitnehmers mit Mitnehmersicherung P5/20PSF bis
P9/16PSF, R8/17PSF bis R20/17PSF(+) und R8/17PSEF bis
R20/17PSEF:
Die.Einschubrichtung.der.Mitnehmersicherung.ist.durch.seine.Form.vorgege-
ben..Bei.Einschieben.der.Mitnehmersicherung.achten.Sie.bitte.auf.das.Ein-
rasten.der.Rastnase..Dies.ist.durch.ein.Klicken.hörbar..Überprüfen.Sie.den.
festen.Sitz.der.Sicherung.durch.Ziehen.am.Mitnehmer.(Abb..2).
Montage des Mitnehmers mit Schraubverbindung
R30/17PSF(+) bis R120/11PSF(+) und R30/17PSEF bis R120/11PSEF:
Hier. erfolgt. die. Befestigung. mit. einer. Schraube. M6x12.. Diese. wird. mit. ei-
ner. Unterlegscheibe. M6. und. einer. entsprechenden. Zahnscheibe. gesichert.
(Abb..2).
5
