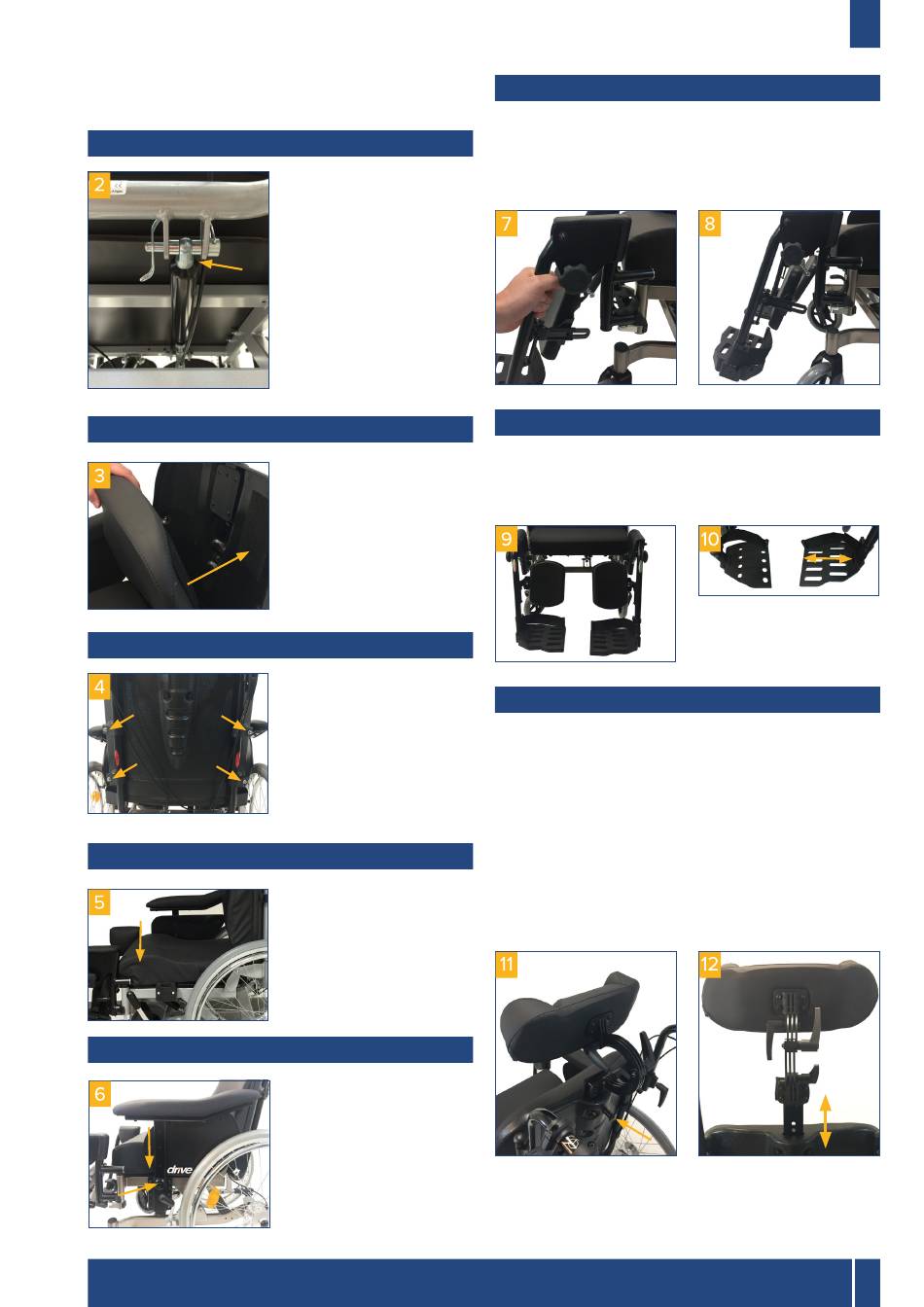

Arretierung Der Rückenlehne; Anbringen Des Rückenpolsters; Einstellen Der Rückenlehnenhöhe; Anbringen Des Sitzpolsters - Drive Devilbiss Healthcare Multitec Gebrauchsanweisung

Achten Sie beim Falten und Aufstellen des Rollstuhles auf
Ihre Finger und greifen Sie nur an die dargestellten Teile.
Arretierung der Rückenlehne
Anbringen des Rückenpolsters
Einstellen der Rückenlehnenhöhe

Anbringen des Sitzpolsters

Anbringen der Armlehne

Drive Medical GmbH & Co. KG | Stand: 28.06.2023 | Irrtum und Änderungen vorbehalten
Stellen Sie die Rückenleh-
ne aufrecht und befestigen
Sie die Rückenlehne mit
Hilfe des Verbindungsbol-
zens am Rahmenunterge-
stell. Schieben Sie den Ver-
bindungsbolzen durch die
Aufnahmen und sichern
Sie den Bolzen mit der Ver-
schlusslasche. Vergewis-
sern Sie sich, dass der Bol-
zen fest verschlossen ist.
Das mitgelieferte Rücken-
polster wird durch eine
Klettverbindung an der Rü-
ckenplatte befestigt. Ver-
gewissern Sie sich, dass
das Rückenpolster bündig
aufliegt.
Zur Einstellung der Rü-
ckenlehnenhöhe lösen Sie
die 4 Inbusschrauben der
Halteklammern und ver-
schieben die Rückenlehne
in die gewünschte Position,
Schrauben wieder festzie-
hen.
Das mitgelieferte Sitzpols-
ter wird durch eine Klett-
verbindung an der Sitzplat-
te befestigt. Vergewissern
Sie sich, dass das Sitzpols-
ter bündig aufliegt.
Drücken Sie den Arretier-
knopf und schieben Sie
die Seitenteile/Armlehnen
in die dafür vorgesehenen
Halterungen bis sie einge-
rastet sind.
Befestigung der Beinstützen
Hängen Sie die Beinstützen an der dafür vorgesehenen
Aufnahme am Rollstuhl vorne ein (Bild 7). Drehen Sie
die Beinstützen nach innen. Achten Sie darauf, dass die
Beinstützen fest in Position sind (Bild 8).
Fußplatten
Nachdem Sie die Beinstützen eingesteckt haben
schwenken Sie die Fußplatten nach unten (Bild 9). Die
Aufla ge fläche der Fußplatten ist teleskopierbar (Bild 10).
Anbringen der Kopfstütze
Führen Sie die Kopfstütze in die dafür vorgesehene
Aufnahme an der Rückenlehne ein, ziehen Sie hierzu
den Arretierknopf (Bild 11) nach außen und schieben
Sie die Kopfstütze ganz nach unten. Lassen Sie den
Arretierknopf los und ziehen Sie die Kopfstütze nach
oben bis sie in der ersten Position einrastet. Sie kön-
nen nun durch erneutes Ziehen des Arretierbol-
zens nach außen und gleichzeitigem Ziehen nach
oben die Höhe der Kopfstütze verändern, achten Sie
darauf dass der Arretierknopf in der gewählten Position
einrastet (Bild 12).
