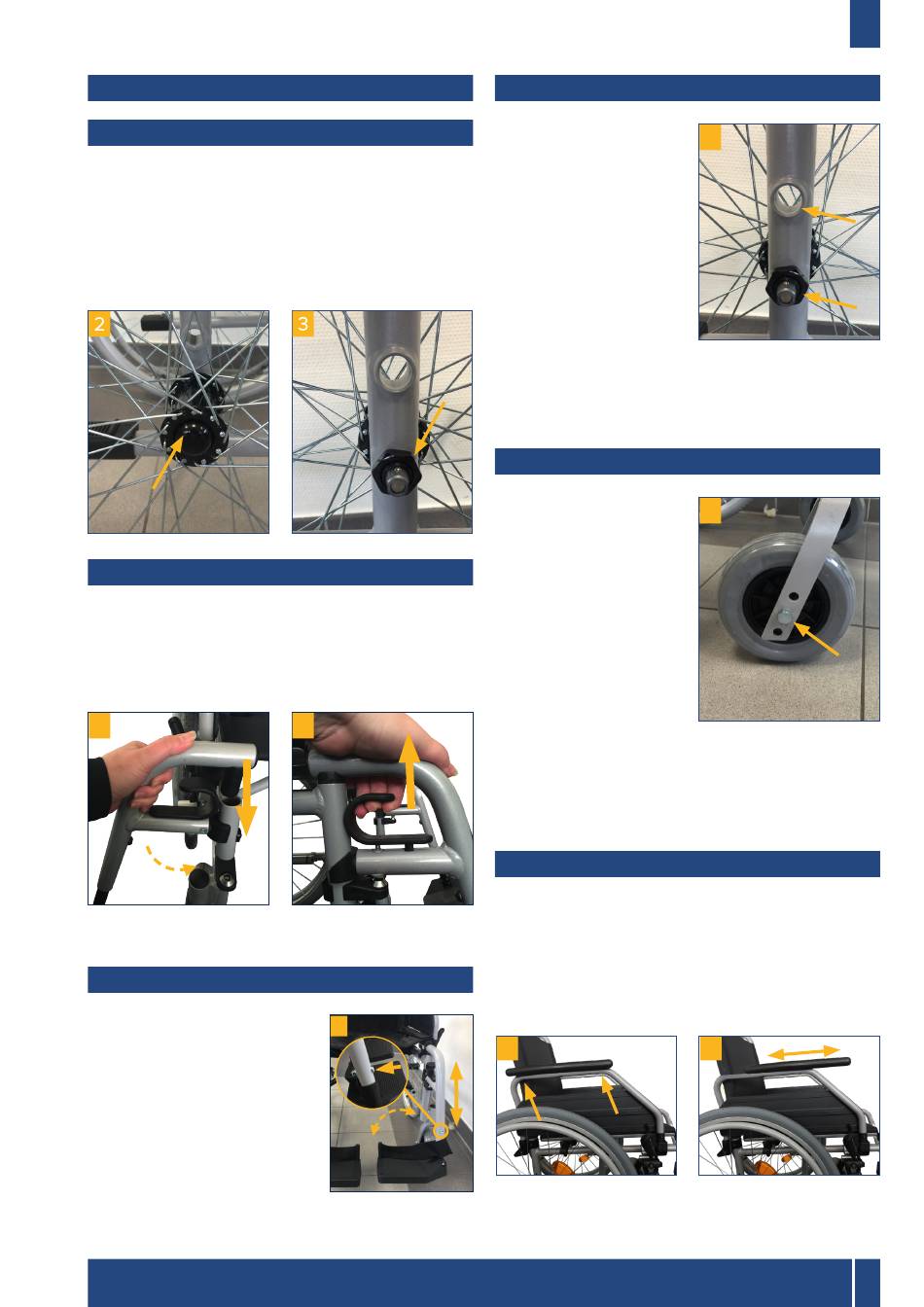

Gebrauchszustand herstellen

Räder aufstecken und entfalten
Stecken Sie die Greifreifenräder durch Drücken auf den
Entriegelungsknopf in der Nabenmitte in die vorgesehe-
ne Aufnahme am Varioblock ein. Achten Sie darauf, dass
das Rad nach dem Einsetzen richtig verriegelt ist, kont-
rollieren Sie diesen Vorgang durch Ziehen nach außen.
(Bild 2+3). Entfalten Sie nun den Rollstuhl durch Drücken
auf die Sitzfläche bis diese spürbar einrastet.
Einhängen der Fußstützen
Hängen Sie die beiden Fußstützen wie abgebildet ein
und schwenken Sie diese nach innen bis sie hörbar
einrasten (Bild 4). Zum Freigeben der Fußstützen
Hebel nach oben ziehen und Fußstütze seitlich
wegschwenken (Bild 5).
4
Fußstützen nie nach innen wegschwenken!
Längeneinstellung der Fußauflage
Längeneinstellung
(Bild 6)
Öffnen und entnehmen Sie die
Schraube an der Rückseite der
Fußstütze (siehe Kreis) und stel-
len Sie die Länge Ihren Wün-
schen entsprechend durch Ver-
schieben nach oben oder unten
ein. Prüfen Sie, wo die Gewinde-
bohrung sitzt und setzen Sie die
Arretierschraube wieder ein.
Schraube wieder festziehen!
Drive Medical GmbH & Co. KG | Stand: 20.03.2024 | Irrtum und Änderungen vorbehalten
5
6
Sitzhöhe einstellen (Radaufnahme hinten)
Die Sitzhöhe hinten lässt
sich in Stufen einstellen.
Zum Verstellen nehmen
Sie die beiden Greifreifen-
räder durch Drücken des
Entriegelungsknopfes ab
(siehe Kapitel Räder auf-
stecken). Öffnen Sie die
Mutter der Radaufnahme
und versetzen Sie diese in
die gewünschte Bohrung.
Setzen Sie die Mutter mit
Sicherungsscheibe wieder
auf und ziehen Sie sie an (Bild 7).
Vergewissern Sie sich, dass die Radachse gut angezo-
gen ist!
Sitzhöhe einstellen (Radaufnahme vorn)
Die Sitzhöhe vorn lässt
sich in Stufen einstellen
und wird der gewünsch-
ten Sitzflächen-Neigung
entsprechend eingestellt.
Zum Verstellen öffnen Sie
die Radachsenschraube
und ziehen diese heraus.
Die Stopfen der entspre-
chenden Bohrungen sind
leicht austauschbar. Ver-
setzen Sie das Rad nun in
die gewünschte Position und stecken Sie die Radach-
senschraube wieder ein und ziehen diese fest (Bild 8).
Vergewissern Sie sich, dass die Radachse gut
Sitzhöhe einstellen
angezogen ist!
(Radaufnahme vorn)

Armlehnen einstellen und abnehmen

Im Anlieferzustand sind die Armlehnen bereits am Roll-
stuhl montiert. Die Armauflagen sind austauschbar. Je
nach Anforderung können die Armauflage als Kurz- oder
Langarmstütze (Bild 9+10) eingestellt werden. Zur Ein-
stellung lösen Sie die Schrauben an der Unterseite und
verstellen Sie die Armlehne in die gewünschte Position.
Schraube wieder festziehen!
9
7
8
10
