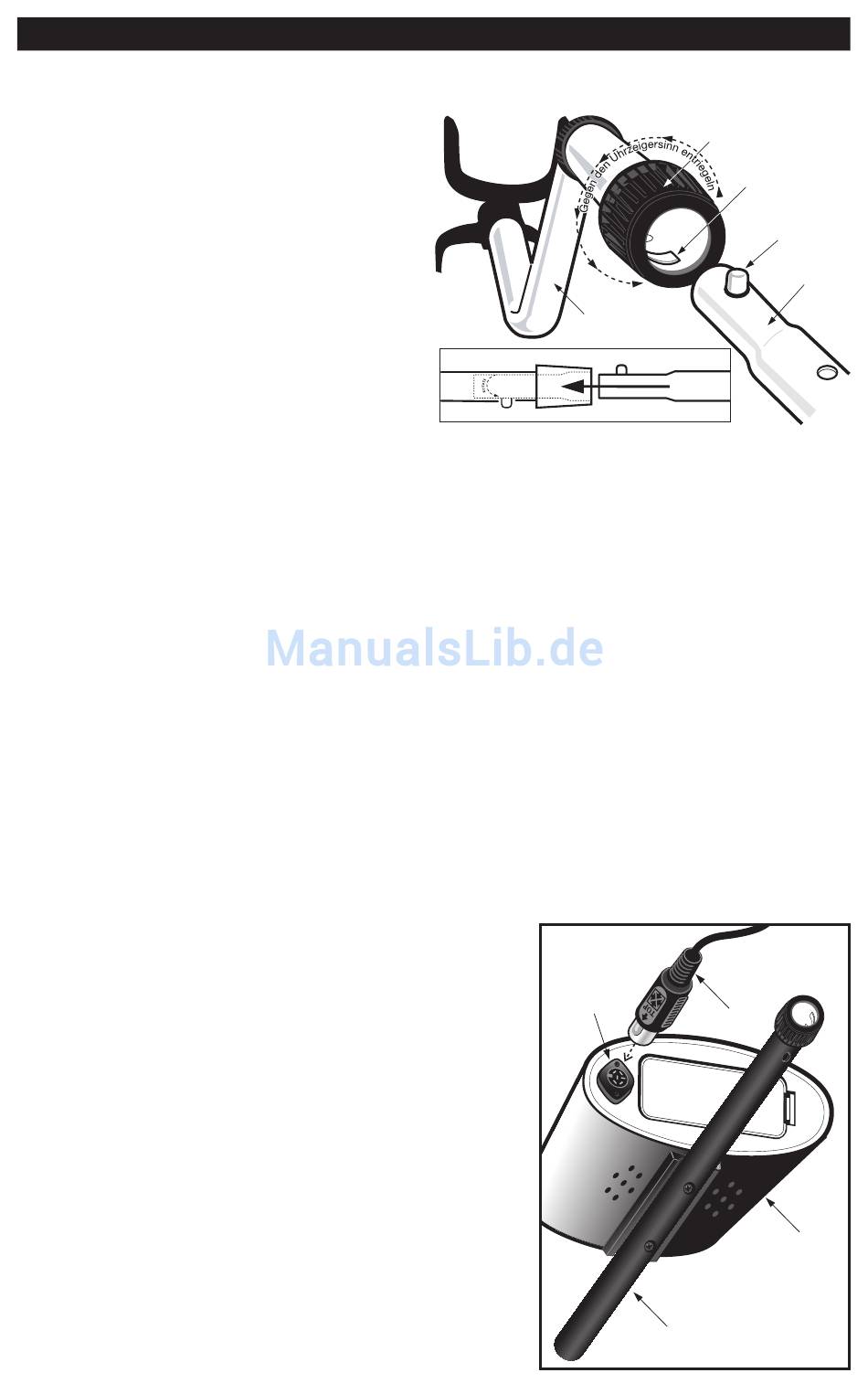

ZUSAMMENBAU
Der Zusammenbau ist einfach und ohne Werkzeug durchführbar.
G
1
Stellen Sie den Detektor aufrecht.
G
2
Drehen
SICHERUNGSKRAGEN so weit
wie möglich
Uhrzeigersinn.
G
3
Stecken Sie einen Finger in das
Rohr und überprüfen Sie, ob
der INNERE HALTENOCKEN
bündig mit der Rohrinnenseite
abschließt.
G
4
Führen Sie die UNTERE STANGE in die OBERE STANGE ein.
G
5
Drehen Sie die UNTERE STANGE, bis der SILBERNE KNOPF im Loch einrastet.
G
6
Drehen Sie den SICHERUNGSKRAGEN so weit im Uhrzeigersinn, bis
die Verriegelung greift.
G
7
Verfügt der Detektor über 3 Rohre und 2 Sicherungskragen,
wiederholen Sie diesen Vorgang für die mittlere Stange.
G
8
Halten Sie die untere Stange (die gerade Stange) so, dass der silberne
Knopf nach hinten zeigt. Befestigen Sie die Suchspule mithilfe des
Schraubbolzens
Kunststoffverlängerung, die aus der unteren Stange herausragt.
G
9
Drücken Sie den Knopf auf dem oberen Ende der unteren Stange und
schieben Sie die untere Stange in die obere Stange.
Stellen Sie die Länge der Stange so ein, dass Sie eine bequeme,
aufrechte Haltung einnehmen können, während Ihr Arm entspannt an
der Seite anliegt und die Suchspule sich
parallel zum Boden vor Ihnen befindet.
G
1 0
Wickeln Sie das Kabel fest um die Stange.
G
1 1
Stecken Sie den Stecker in die zugehörige
Buchse auf der rechten Unterseite des
Detektorgehäuses. Vergewissern Sie sich,
dass die Führung und die Kontaktstifte
von Stecker
aufeinander ausgerichtet sind.
Achtung:
Stecken Sie den Stecker nicht gewaltsam
ein. Übermäßiger Kraftaufwand kann zu
Beschädigungen führen. Ziehen Sie am
Stecker, wenn Sie das Kabel lösen möchten.
Ziehen Sie nicht direkt am Kabel.
Sie den
gegen den
und des
und Buchse
Obere Stange
Obere Stange
geriffelten Drehknopfs
Buchse
richtig
Sicherungskragen
Innerer
Haltenocken
Silberner
Knopf
Mittlere
Stange
Mittlere Stange
an
Steker
Detektor
gahäuse
Obere
Stange
der
