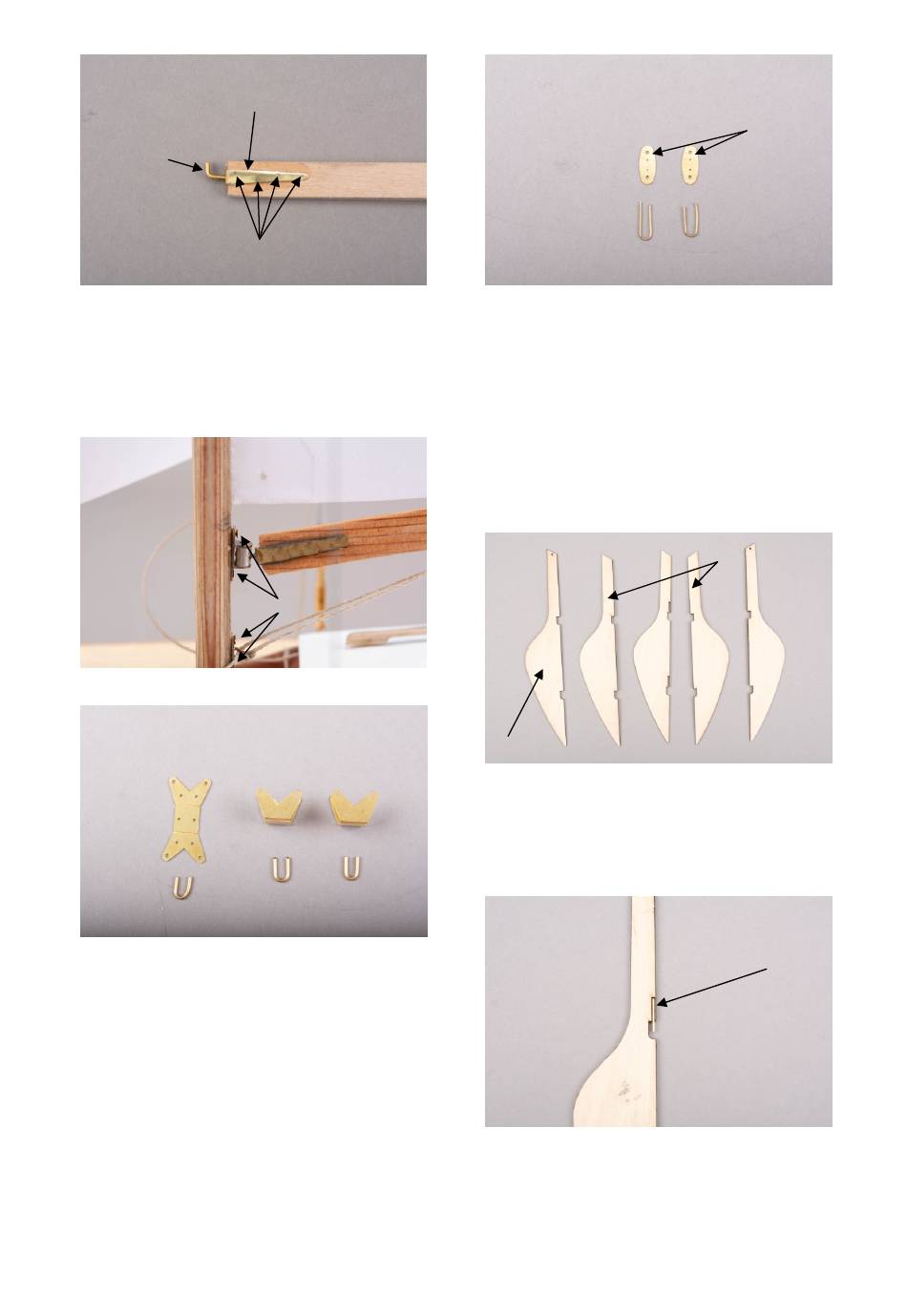

Abb.: Baumbeschlag
Der Baumbeschlag 4.17 wird um den Baum
gebogen, angeklebt und kann mit Nägeln gesi-
chert werden. Die Nägel 4.27 müssen gekürzt
und die Löcher im Beschlag aufgebohrt wer-
den.
Abb.: Lümmelbeschlag montiert
4.25
4.26
Abb.: Befestigung Großschot und Niederholer
Die Befestigungen für Großschot 4.25 aus der
Ätzplatte austrennen. Die Kante versäubern
und an den Knicklinien zum U biegen.
Aus Messingdraht die 3 Bügel biegen, in die
die Blöcke eingehängt werden.
Die Bügel werden erst im Bauabschnitt 6, beim
Aufstellen des Mastes, wenn die Blöcke mon-
tiert werden, in den Baum eingeklebt.
Stand Februar 2024
4.20
Seite 14
Abb.: Konsole für Niederholer und Jumpstag-
spreize
Die Flanschplatten 4.21 aus der Ätzplatte aus-
trennen und versäubern. Die Aufhängebügel
aus Draht biegen. Wie auch die Befestigung
die Großschot werden die Bügel erst in Bau-
schritt 6 in den Mast geklebt.
Baustufe 5, Ruder
Nun fertigen Sie das Ruder an.
5.3
5.1
5.2
außen
Mittellage
Abb.: Ruderteile
Kleben Sie als erstes die Mittellage 5.3 auf ein
Teil 5.2 Ruder innen. Nach dem Trocknen des
Klebers können die Lagerbolzen Teil 5.5 in die
Aussparungen eingeklebt werden.
Abb.: Lagerbolzen
Eventuell überstehenden Kleber nach dem
Trocknen planschleifen und das 2. Teil 5.2
aufkleben. Als letztes die beiden Außenseiten
des Ruderblattes aufkleben. Anschließend das
Ruder in Profil schleifen.
©
Krick Modelltechnik, Knittlingen
4.21
4.22
innen
5.1
5.2
5.5
