3.-
TECHNISCHE MERKMALE
Versorgungsstromkreis :
- Einphasig (A1 – A2) :
- Frequenz:
- Max. Stromaufnahme:
- Betriebstemperatur:
- Feuchtigkeit (ohne Kondensation) :
Mechanische Merkmale:
- Gehäusematerial:
- Geräteschutzklasse:
- Abmessungen (mm):
- Gewicht:
- Max. Höhenlage für den Betrieb:
Netzwerkschnittstelle:
- Typ:
- Anschluss:
- Netzwerkprotokolle - Zugriff:
Serielle Schnittstelle:
- Typ:
- Übertragungsgeschwindigkeit (konfigurierbar):
- Datenbits:
- Parität:
- Stoppbit
4.-
ANSCHLUSSBELEGUNG

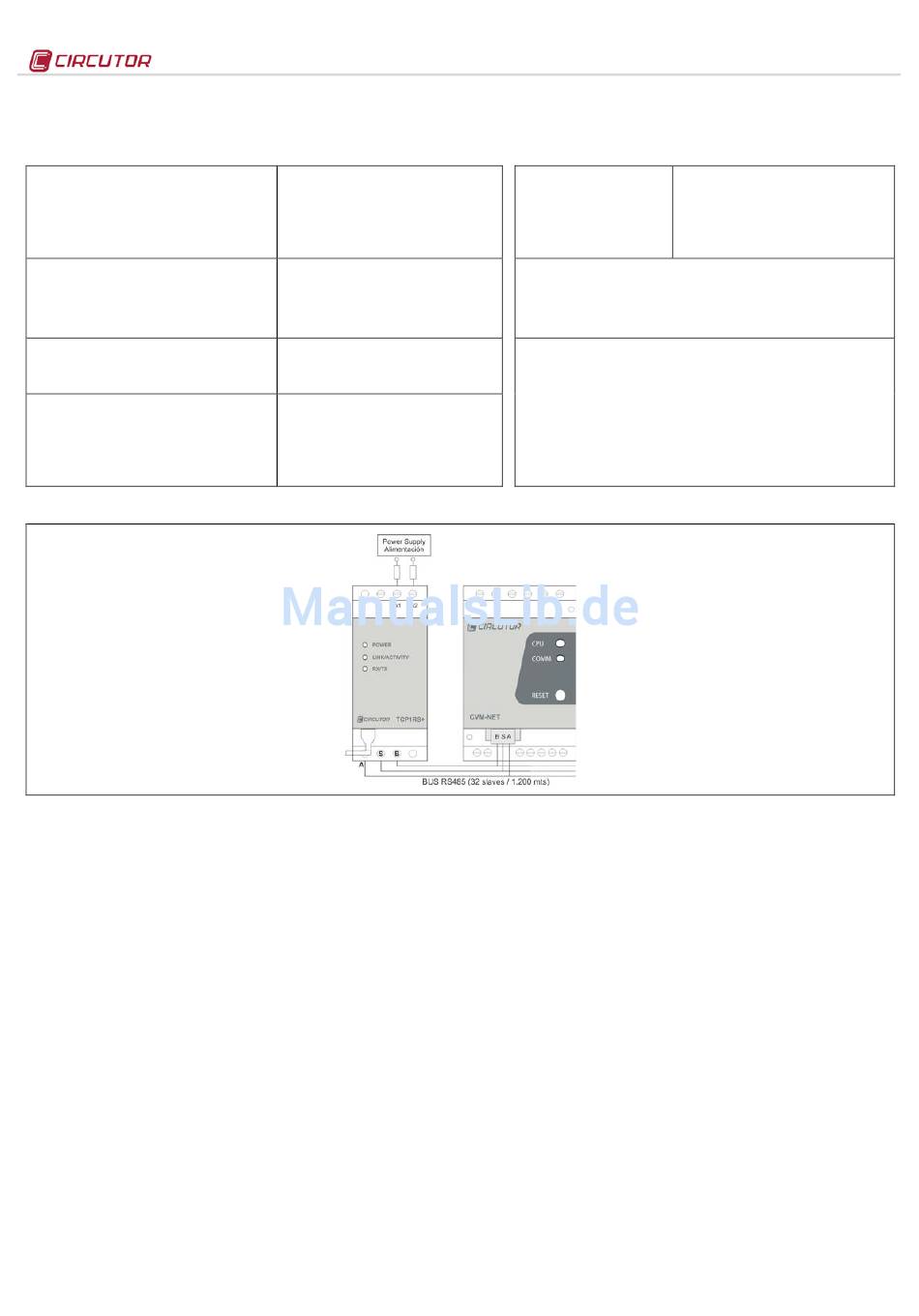

Abbildung 1. Standardanschluss für serielle Geräte
5.-
KUNDENDIENST
Bei Fragen zu Bedienung oder Betrieb oder bei einer Gerätestörung wenden Sie sich an den Kundendienst von CIRCUTOR, SA
CIRCUTOR, SA - Technischer Kundendienst
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelona), SPANIEN
Tel: 902 449 459 (Spanien)
Tel: (+34) 93 745 29 00 (bei Anrufen aus dem Ausland)
sat@circutor.es
E-Mail:
230 V
± 15%
AC
47...63 Hz
8 VA
-10 ... +60 °C
5 ... 95%
Kunststoff UL94 - V0 selbstverlöschend
IP 20
35,4 x 73 x 84,68 mm (2 Module)
120 g
2000 m
Ethernet 10BaseT / 100BaseTX selbsterkennend
RJ45
TCP / UDP / Modbus
RS-485 dreiadrig (A/S/B) (RX/GND/TX)
1200, 2400, 4800, 9600,19200, 34800, 57600,
115200 baud rate
7, 8
Ohne Parität, gerade, ungerade
1 oder 2
LED-Symbole:
- Power blinkt
Gerät erhält Spannung und CPU in Betrieb
- RX/TX blinkt
Aktivität zum Senden/Empfangen von RS-485-
- LINK/ACTIVITY
Datenpaketen
Blinken: Aktivität des Ethernet-Bus
Grün: Geschwindigkeit 10/100 Mbit/s
Normen:
IEC 60664, VDE 0110, UL 94, EN61010-1, EN55011, EN 61000-4-2, EN 61000-4-3,
61000-4-11, EN 61000-6-4, EN 61000-6-2, EN 61000-6-1, EN 61000-6-3, EN 61000-4-5,
CE
Sicherheit:
Installationskategorie Klasse III / EN61010 Stromschlagschutz durch Doppelisolation
Klasse II. Das Gerät muss an einen Versorgungsstromkreis angeschlossen werden, der
mit Sicherungen Typ gl gemäß IEC 269 oder Typ M mit Werten zwischen 0,5 und 1 A
geschützt ist. Es muss ein Leitungsschutzschalter oder ein entsprechender Schalter
vorhanden sein, mit dem das Gerät vom Stromnetz getrennt werden kann. Der
Mindestquerschnitt des Netzkabels beträgt 1 mm
Bei unsachgemäßer Verwendung oder Nichtbeachtung der Herstellerangaben kann der
Geräteschutz beschädigt werden.
TCP1RS+
.
2
M98253301-06-14A
