PER MOD: PP 40 DCDR F ... - PP 40 TCF
IT
R=5 mm
H=2.5 mm

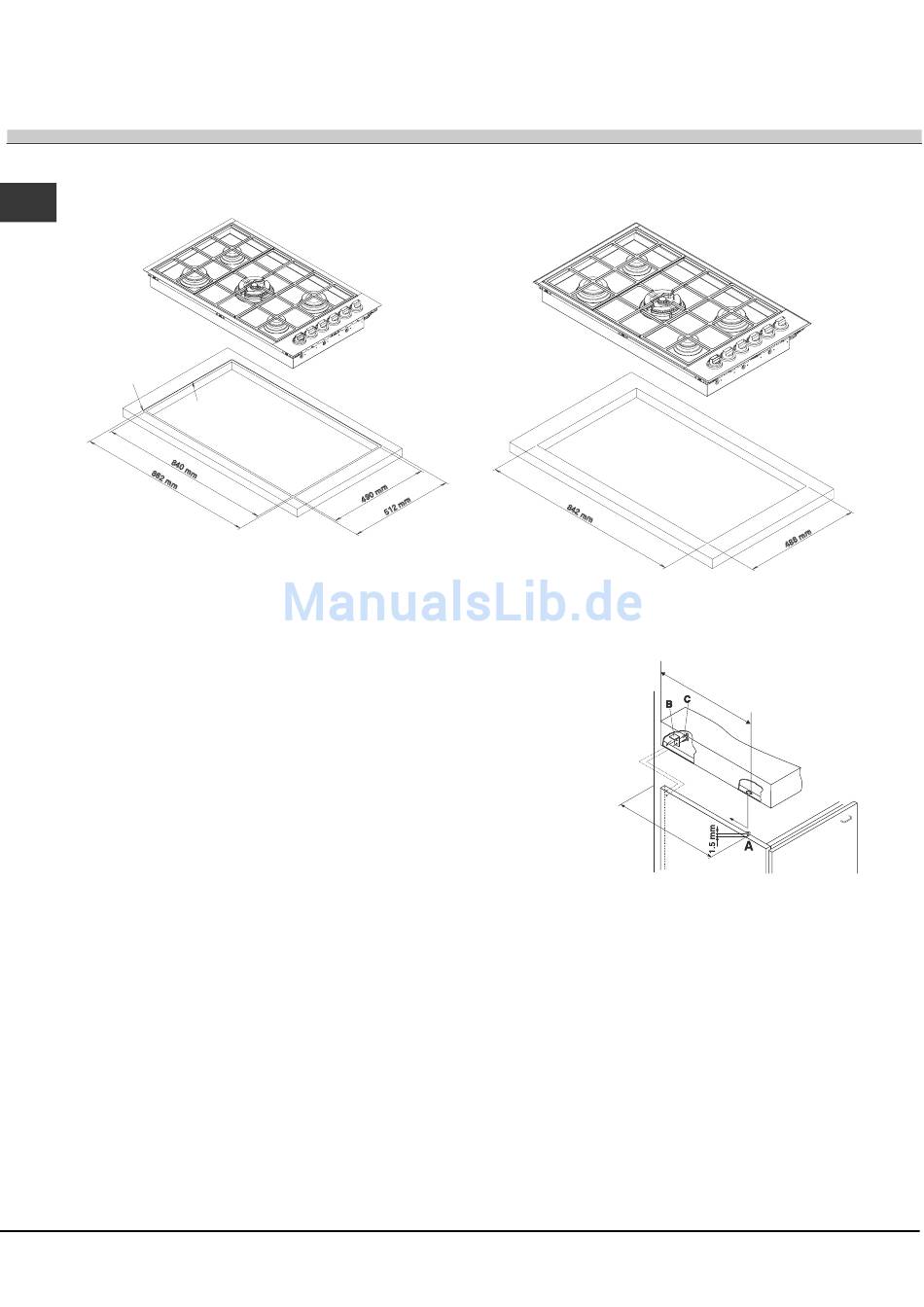

Fig.4a
3- Piani da appoggio (Classe 1) con bordo superiore
a 77*/87**/90***mm (vedi figura 2 dettaglio H3); in
questo caso, la cassetta inferiore del piano non
sporge oltre il bordo dello stesso; anche nel caso
di appoggio sopra un top, sarà sufficiente
prevedere gli eventuali fori per il passaggio del
tubo di alimentazione gas e del cavo elettrico.
Per il fissaggio dei piani eseguire le seguenti
operazioni (fig. 5):
• avvitare al mobile 2 viti "A" (in dotazione) con le
distanze dalla parete posteriore indicate in figura
5, lasciando le teste delle viti sporgenti 1,5 mm
dal legno;
• agganciare il piano alle 2 viti "A" e spingerlo
all'indietro;
• fissarlo al mobile nella parte posteriore usando le 2
squadrette "B" e le quattro viti "C" in dotazione.
4
PER MOD: PP 40 DCDR SF... - PP 40 TC SF...
Fig.4b
Fig.5
N.B.: al fine di permettere una adeguata assistenza
tecnica, è necessario prevedere che dopo l'installazione, la
zona del piano sotto la cottura sia adeguatamente
accessibile (no eventuali moduli chiusi).
X mm
X mm
