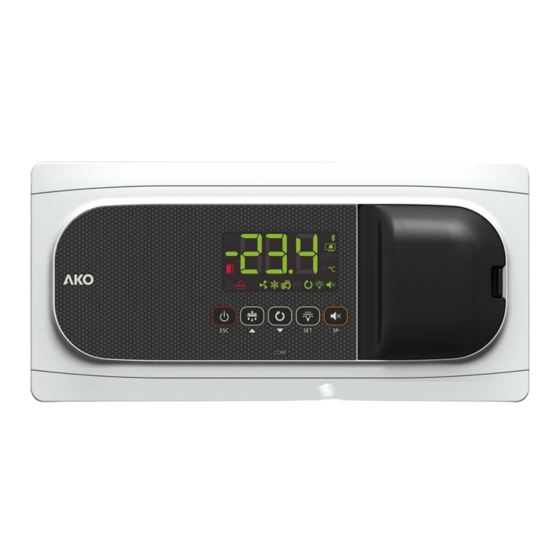

AKO -16523 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für AKO-16523:
- Benutzerhandbuch (32 Seiten) ,
- Schnellstartanleitung (48 Seiten)
Verwandte Anleitungen für AKO AKO-16523
Inhaltszusammenfassung für AKO AKO-16523
- Seite 1 1652H304 Ed.01 AKO-16523 AKO-16520 AKO-16523D AKO-16523P AKO-16520P Temperatursteuerung für Kühlkammer Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Es liegt im Verantwortungsbereich des Installateurs und des Kunden, die notwendigen Vorschriften für die Anlage, in der unsere Produkte verwendet werden sollen, einzuhalten, bzw. Sorge zu tragen, dass diese eingehalten werden. AKO Electromecànica haftet in keinem Fall für Schäden, die aufgrund der Nichteinhaltung der Vorschriften entstehen. Befolgen Sie die Anleitungen aus diesem Handbuch sorgfältig. -
Seite 3: Versionen Und Art.-Nr
Warnungen -Wenn Sie das Gerät nicht entsprechend den Herstelleranweisungen verwenden, können sich seine Sicherheitsanforderungen ändern. Für den einwandfreien Betrieb des Geräts dürfen nur von der AKO gelieferte Fühler verwendet werden. -Zwischen -40 °C und +20 °C beträgt die maximale Abweichung 0,25 °C, wenn der NTC-Fühler bis zu 1000 m mit einem Kabel mit Mindestquerschnitt 0,5 mm verlängert wird (Fühler-Verlängerungskabel... -
Seite 4: Beschreibung
CORE Tastenfeld Deckel Sicherungsautomat (nur AKO-1652xP) Anzeigen L e u c h t e t : S t a n d b y - M o d u s a k t i v, d e r Leuchtet: Kompressor ist aktiviert. - Seite 5 1652H304 Ed.01 Tastenfeld Durch 3 Sekunden langes Drücken wird der Standby-Modus aktiviert / deaktiviert. In diesem Modus wird der Regelungsvorgang unterbrochen und an der Anzeige wird das Symbol m angezeigt. Im Programmierungsmenü wird mit dieser Taste der Parameter ohne Speichern der Änderungen verlassen, in die vorherige Ebene zurückgekehrt oder die Programmierung verlassen.
-
Seite 6: Installation
1652H304 Ed.01 Installation Ø Max. 20 mm -Die Zierleisten entfernen (1) -Die Schrauben (2) um eine Vierteldrehung nach links drehen und die Klappe (3) öffnen. -Die erforderlichen Stopfbuchsen (4/5) einsetzen, vorher die Bohrungen an den auf dem Gehäuse markierten Stellen vornehmen. -
Seite 7: Kabelanschlüsse
Option ab (siehe Seite 8). Den geeigneten Schaltplan je nach gewählter Option verwenden. Siehe beiliegenden Schaltplan für die verfügbaren Optionen. Das Modell AKO-16523D ist mit einem Schaltschütz für den Anschluss der Dreiphasen-Abtauwiderstände, des Dreiphasen-Kompressors oder der Dreiphasen-Lüfter ausgestattet (je nach Anforderungen der jeweiligen Installation). -
Seite 8: Erstkonfiguration
0: Es werden nur die Parameter geändert, die den Assistenten betreffen, die restlichen bleiben unverändert. 1: Alle Parameter nehmen ihren werksseitigen Wert an, mit Ausnahme der Werte, die vom Assistenten geändert werden. * o00=2 bei AKO-16523 / 16520, o00=0 bei AKO-16523P / 16520P / 16523D. -
Seite 9: Betrieb
1652H304 Ed.01 Betrieb Meldungen MELDUNGEN Funktionsfehler der Gasaufnahme (Stillstand), die in Parameter C20 konfigurierte Zeit wurde überschritten (siehe Seite 11). Wird nur auf dem Bildschirm angezeigt. Funktionsfehler der Gasaufnahme (Start), die in Parameter C19 konfigurierte Zeit wurde überschritten (siehe Seite 11). Wird nur auf dem Bildschirm angezeigt. -
Seite 10: Kälteregelung
1652H304 Ed.01 Kälteregelung Steuerung des Magnetventils (Relais COOL) SP+C1 Die Regelung der Kälteproduktion erfolgt über das Öffnen/Schließen des Magnetventils. Wenn die Temperatur am Fühler S1 den Sollwert (SP) plus Differenzwert der Sonde (C1) erreicht, öffnet das Magnetventil und bewirkt, dass die Temperatur absinkt. -
Seite 11: Funktion Pump Down
1652H304 Ed.01 Funktion Pump Down Diese Funktion vermeidet Probleme beim Kompressor, die durch Bewegungen des Kühlmittels verursacht werden, mittels einer Stopp/Start-Technik der Anlage, die über das Magnetventil, den Unterdruckwächter und den Kompressor selbst gesteuert wird. Diese Funktion steht nur für die Optionen In{ 2, 5, 7, 9 und 12 zur Verfügung. Voraussetzung ist der Anschluss eines Unterdruckwächters am Eingang 1. -
Seite 12: Blockieren Des Sollwerts
Aktivierung und kann nur mittels derselben Methode deaktiviert werden. Mittels der App AKONet. Voraussetzung ist, dass die Anlage an ein Modbus-Netz angeschlossen ist (siehe Ÿ Seite 28). Ÿ Mittels des CAMM-Moduls und der App AKO CAMM Tool. BEISPIEL: Konfiguration: (SP+C12)+C1 I10: 4... - Seite 13 1652H304 Ed.01 Zeitschaltungen zum Schutz des Kompressors Mithilfe des Parameters C4 wird die Zeitschaltung für den Schutz des Kompressors ausgewählt. Diese Verzögerungen verhindern das ständige Anlaufen und Anhalten des Kompressors. Diese Zeitschaltungen betreffen die Relais COOL und AUX 1 (wenn o00=1) OFF-ON (C4=0): Mindestzeit in AUS vor jedem Anlaufen.
- Seite 14 1652H304 Ed.01 Abtauen Abtau-Arten Es gibt 5 mögliche Abtau-Arten je nach der im Assistenten (Inl) gewählten Option: Elektrisch (InI=1, 2 und 3) (d7=0) Das Abtauen erfolgt über elektrische Widerstände, die dem Verdampfer Wärme bereitstellen. In diesem Modus hängt der Betrieb der Ventilatoren vom Parameter F3 ab; der Kompressor und das Magnetventil sind angehalten. Durch Luft (InI=4, 5 und 6) (d7=1) Wird normalerweise bei positiven Kühlkammern (>3 °C) verwendet, da die Außentemperatur ausreicht, um das Eis des Verdampfers zu schmelzen.
- Seite 15 1652H304 Ed.01 Zyklusumkehr (InI=9 und 10) (d7=3) Ein 4-Wege-Ventil wird für die Zyklusumkehr der Anlage verwendet. Dabei wird der Verdampfer als Kondensator zum Abtauen des entstandenen Eises genutzt. Der Prozess beginnt mit dem Anhalten der Kälteproduktion (falls sie aktiv ist). Wenn die Gasaufnahme aktiv ist, beginnt das Abtauen nach Ende des Vorgangs.
-
Seite 16: Ferngesteuertes Abtauen
1652H304 Ed.01 Startverzögerung der Ventilatoren Sie wird mittels des Parameters F4 festgelegt und ermöglicht, dass eventuelle Tropfen auf dem Verdampfer gefrieren, bevor die Ventilatoren aktiviert werden. Dadurch wird vermieden, dass sie in die Kammer spritzen. Außerdem wird der Wärmeeintrag in die Kammer aufgrund des Abtauens im Verdampfer vermieden. Wenn das Abtauen per Luft oder statisch ist, sind die Abtropfzeit (d9) und die Startverzögerung der Ventilatoren (F4) deaktiviert. -
Seite 17: Weitere Parameter
1652H304 Ed.01 Weitere Parameter Mittels des Parameters d5 wird konfiguriert, ob das Gerät nach Herstellen der Stromversorgung (erste Inbetriebnahme oder nach einem Netzstromausfall) ein Abtauen durchführt (d5=1) oder nicht durchführt (d5=0). Wenn die Option JA gewählt wird (d5=1), beginnt das Abtauen nach Ablauf der in d6 festgelegten Zeit. Mittels des Parameters d8 wird die Berechnung der in d0 festgelegten Zeit definiert. -
Seite 18: Fehleralarm Bei Fühlern
1652H304 Ed.01 Alarme Die Anlage meldet dem Personal über eine Bildschirmmeldung die Aktivierung eines Relais (nur Anlagen mit 5 Relais und wenn o10=1) und über ein akustisches Signal, wenn die in den Parametern programmierten Kriterien erfüllt sind. Alarm für maximale / minimale Temperatur Zeigt die Meldung AK oder AL, wenn die Temperatur am Fühler 1 den in den Parametern A1 (max. -
Seite 19: Alarmverzögerungen
1652H304 Ed.01 Alarm „Offene Tür“ Wenn die Tür länger als im Parameter A12 angegeben geöffnet bleibt, wird der Alarm „Offene Tür“ aktiviert. Damit das Öffnen einer Tür erkannt wird, muss einer der digitalen Eingänge als „Türkontakt“ konfiguriert sein (I10 oder I20=1). Aktiviert das Alarm-Relais (nur Anlagen mit 5 Relais und wenn o10=1) und das akustische Alarmsignal. -
Seite 20: Steuerung Der Beleuchtung
1652H304 Ed.01 Warnmeldungen Die Anlage warnt das Personal mithilfe einer Meldung auf dem Bildschirm, wenn etwas vorfällt, um das sich das Personal kümmern muss, aktiviert aber weder den akustischen Alarm noch das Alarm-Relais (falls es aktiv ist). Aufgrund Zeitablaufs abgeschlossener Abtau-Alarm Zeigt die Meldung Adt wenn eine Abtauvorgang aufgrund Ablaufs der max. -
Seite 21: Funktion Des Hilfsrelais
1652H304 Ed.01 Funktion des Hilfsrelais Je nach Modell des Steuergeräts sind 1 oder 2 Hilfsrelais vorhanden. Die Funktion dieser Relais kann im Parameter- Menü konfiguriert werden. Relais AUX 1 Deaktiviert (o00=0): Führt keine Funktion aus. Ÿ Kompressor / Wannenwiderstand (o00=1): Steuert den Kompressorbetrieb. Wenn es außer Betrieb ist, Ÿ... -
Seite 22: Konfiguration
1652H304 Ed.01 Konfiguration Reduziertes Programmierungsmenü Ermöglicht die Schnellkonfiguration der häufigsten Parameter. Zum Aufrufen die Taste SET 3 Sekunden drücken. Reduziertes Programmierungsmenü AUßERHALB IN PROGRAMMIERUNG PROGRAMMIERUNG 20 sek. Temperaturanzeige Parameter Werte 3 sek. Wert ändern Parameter ändern 20 sek. Parameter Beschreibung Werte Min. - Seite 23 1652H304 Ed.01 Erweitertes Programmierungsmenü Im erweiterten Programmierungsmenü können die einzelnen Parameter des Geräts konfiguriert werden, um sie an die Anforderungen der jeweiligen Anlage anzupassen. Zum Aufrufen die Taste SET 6 Sekunden drücken. WICHTIG: Wenn die Funktion des Zugangscodes als Sperre der Tastatur (b10=2) oder als Zugangssperre zu Parametern (b10=1) konfiguriert ist, wird bei Aufruf einer dieser zwei Funktionen zur Eingabe des in PAS programmierten Zugangscodes aufgefordert.
- Seite 24 1652H304 Ed.01 Parameter Regelung und Steuerung Beschreibung Werte Min. Def. Max. Temperatureinstellung (Sollwert) ºC/ºF Kalibrieren des Fühlers 1 (Offset) ºC/ºF -20.0 20.0 Differenzwert des Fühlers 1 (Hysterese) ºC/ºF 20.0 Obere Blockierung des Sollwerts (kann nicht über diesen Wert eingestellt werden) ºC/ºF Untere Blockierung des Sollwerts (kann nicht unter diesen Wert eingestellt werden) ºC/ºF...
- Seite 25 1652H304 Ed.01 Abtauung Beschreibung Werte Min. Def. Max. Abtauhäufigkeit (Zeit zwischen 2 Starts) Min. Max. Dauer der Abtauung (0=Abtauung deaktiviert) Meldungsart während der Abtauung: 0=Anzeige der Ist-Temperatur; 1=Anzeige der Temperatur bei Abtauungsbeginn; 2=Anzeige der Meldung dEF Max. Dauer der Meldung Min.
- Seite 26 1652H304 Ed.01 Alarme Beschreibung Werte Min. Def. Max. Konfiguration der Temperaturalarme 0=relativ zu SP 1=absolut Max. Alarm in Fühler 1 (muss größer sein als SP) ºC/ºF Min. Alarm in Fühler 1 (muss kleiner sein als SP) ºC/ºF Verzögerung der Temperaturalarme bei der Inbetriebnahme Min.
-
Seite 27: Ein- Und Ausgänge
Polarität des Digitaleingangs 2 0=aktiviert bei Kontaktschließung 1=aktiviert bei Kontaktöffnung Konfiguration des Relais AUX1 0=deaktiviert † 1=Kompressor/Widerstand des Schutzkastens 2=Licht 3=virtuelle Steuerung Konfiguration des Relais AUX2 (nicht verfügbar bei AKO-16523 / 16520) 0=deaktiviert 1=Alarm 2=Licht 3=virtuelle Steuerung 4=Widerstand Türrahmen 5=Abtauung 2. Verdampfer 6=Gleicher Solenoidzustand 7=Gleich dem Gerätezustand... -
Seite 28: Konnektivität
Leistungsschild angegebene Adresse ihre Gültigkeit. AKO-5012 AKO-80039 AKO-80039 Tr-: Gelb RS-485 >25 ** Tr+: Orange GND: Schwarz CAMRegis AKOGAS AKOControl* AKOALARM SECURE AKOControl* AKOCORE CONTROL Es sind keine Abschlusswiderstände erforderlich. *AKO-Steuergeräte mit Kommunikationsanschluss **AKO-80024 Bei Anschluss von mehr als 25 Geräten... -
Seite 29: Technische Angaben
Technische Angaben Stromversorgung AKO-16523 / AKO-16523P / AKO-16523D.........230 V~ ± 10%, 50 ± 5% AKO-16520 / AKO-16520P ..........120 V ~ + 8% - 12%, 50 ± 5% Max. Leistungsaufnahme in der Steuerung....................6.3 VA Max. Nenn-Stromstärke ..........................15 A Relais SSV / DEFROST - SPDT - 20 A NO ............(EN60730-1: 15 (15) A 250 V~ ) NC ..............(EN60730-1: 15 (13) A 250 V~) -
Seite 30: Zubehör
1652H304 Ed.01 Zubehör Modul CAMM AKO-58500 In Verbindung mit der Anwendung für Mobilgeräte bietet es dem Gerät vielfältige Funktionen: - Datenregister - Aktivitätsübersicht - Register von Konfigurationsänderungen - Ereignis- und Warnungsregister - Ferngesteuerte Konfiguration - Fernsteuerung von Funktionen - Uhrzeitfunktionen in Echtzeit... - Seite 31 1652H304 Ed.01...
- Seite 32 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten.Aktualisierte Informationen finden Sie auf unserer Website.
