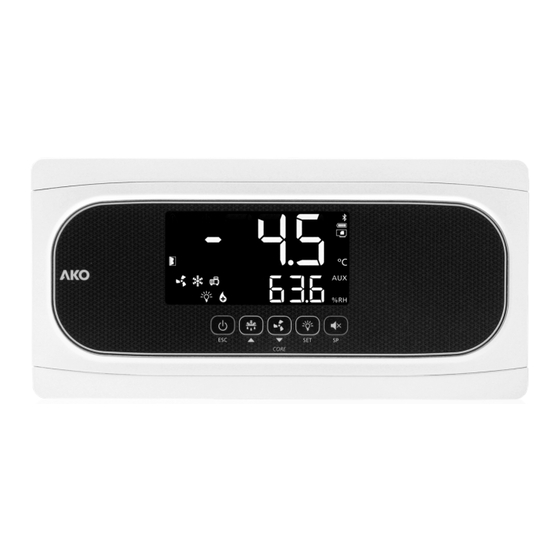

AKO -16624 Schnellstartanleitung
Temperatur- und feuchtigkeitswächter für kühlraum
Vorschau ausblenden
Andere Handbücher für AKO-16624:
- Benutzerhandbuch (36 Seiten) ,
- Elektroschema (2 Seiten)
Verwandte Anleitungen für AKO AKO-16624
Inhaltszusammenfassung für AKO AKO-16624
- Seite 1 1662H414 Ed.02 AKO-16624 Temperatur- und Feuchtigkeitswächter für Kühlraum Controlador de temperatura e humidade para câmara frigorífica Schnellstartanleitung / Guia rápido...
-
Seite 2: Wartung
Das Geflecht nur mit einem Ende mit der Erdung verbinden). -Für den einwandfreien Betrieb des Geräts dürfen nur von AKO gelieferte NTC-Fühler verwendet werden. -Das Gerät muss an einer Stelle installiert werden, wo es vor Vibrationen, Wasser und ätzenden Gasen geschützt ist, und wo die Umgebungstemperatur den in den technischen Daten angegebenen Wert nicht... - Seite 3 1662H414 Ed.02 Beschreibung Anzeige der Temperatur Anzeige der relativen Luftfeuchtigkeit / Zeit (gemäß b23) Tastenfeld Anzeigen A k t i v e W ä r m e z u f u h r, e n t w e d e r d u r c h Leuchtet: Standby-Modus aktiviert, der Verdampferwiderstände oder durch Heißgas.
- Seite 4 1662H414 Ed.02 Tastenfeld Durch 3 Sekunden langes Drücken wird der Standby-Modus aktiviert oder deaktiviert. In diesem Modus wird der Regelungsvorgang unterbrochen und auf der Anzeige erscheint das Symbol m. Im Programmierungsmenü wird mit dieser Taste der Parameter ohne Speichern der Änderungen verlassen, in die vorherige Ebene zurückgekehrt oder die Programmierung verlassen.
- Seite 5 1662H414 Ed.02 Erstkonfiguration Beim ersten Einschalten der Stromversorgung wechselt das Gerät in den Modus ASSISTENT. Am unteren Display wird blinkend die Meldung In1 mit 0 angezeigt. Schritt 1: Art der Kälteregelung Schritt 3: Sollwert der Temperatur Die zur Installationsart passende Option auswählen und Gewünschten Sollwert der Temperatur (SPt) mit den Tasten N und Q eingeben und SET drücken.
- Seite 6 1662H414 Ed.02 Tabelle In1 Anlagenart (Kälteregelung) Parameter Kälte- Pump Verdampfer- Abtauen Pd o00 o80 I10 I11 d7 F3 Regelung Down Ventilatoren Demo-Modus, zeigt die Temperatur auf dem Display an, jedoch keine Temperaturregelung oder Aktivierung der Relais. Magnetventil Nein Elektrisch Magnetventil Nein Luft Magnetventil...
- Seite 7 1662H414 Ed.02 Konfiguration Reduziertes Programmierungsmenü Schnelle Konfiguration der am häufigsten verwendeten Parameter (SPt, C1, SPH, rH01, d0, d1, d4, F3, A1, A2, A21 und A22). Um darauf zuzugreifen, 3 Sekunden die Taste SET drücken. Erweitertes Programmierungsmenü Im erweiterten Programmierungsmenü können die einzelnen Parameter des Geräts konfiguriert werden, um es auf die Anforderungen der jeweiligen Anlage abzustimmen.
- Seite 8 1662H414 Ed.02 Temperaturregelung und -steuerung Beschreibung Werte Min. Def. Max. Häufigkeit der Luftabzugszyklen (Zeit zwischen den Starts) (Nur wenn o80 oder o81=1) (0=Nur Tastaturaktivierung) Min. Dauer der Luftabzugszyklen (0=deaktiviert) Zurück zu Ebene 1 Feuchtigkeitsregelung und -steuerung Descripción Valores Min. Def. Max. Feuchtigkeitseinstellung (Feuchtigkeitssollwert) % HR rX00...
- Seite 9 1662H414 Ed.02 Verdampferlüfter Beschreibung Werte Min. Def. Max. Abschalttemperatur der von Fühler 2 gesteuerten Ventilatoren ºC/ºF Differenzwert des Fühlers 2 (Hysterese) ºC/ºF 20.0 Für Lüfter bei Kompressorabschaltung 0=nein 1=ja Status der Lüfter während der Abtauung 0=abgeschaltet 1=in Betrieb Anlaufverzögerung nach Abtauung (wenn F3=0) Min.
- Seite 10 1662H414 Ed.02 Grundkonfiguration Beschreibung Werte Min. Def. Max. Verzögerung von allen Funktionen beim Herstellen der Stromversorgung Min. Zeitschaltung der Raumbeleuchtung Min. Funktion des Zugangscodes (Passwort) 0=inaktiv 1=Zugangssperre zu Parametern 2=Tastensperre Zugangscode (Passwort) MODBUS-Adresse Kommunikationsgeschwindigkeit: 0=9600 bps 1=19200 bps 2=38400 bps 3=57600 bps Akustischer Alarm aktiviert 0=nein 1=ja Funktion des unteren Displays 0=Feuchtigkeitsanzeige...
- Seite 11 1662H414 Ed.02 Ein- und Ausgänge Beschreibung Werte Min. Def. Max. Konfiguration des Relais AUX2 0= Deaktiviert 1= Alarm 2= Licht 3= Virtuelle Steuerung 4 Magnetventil für Heißgas Konfiguration des Relais AUX3 † 0= Deaktiviert 1= Wärmewiderstand 2= Entfeuchter Konfiguration des DEF-Relais 0= Deaktiviert 1= Luftabzugsventilator 2= Abtauung Konfiguration des HUMID-Relais.
- Seite 12 1662H414 Ed.02 Information (nur lesen) Beschreibung Werte Min. Def. Max. Im Konfigurationsassistenten In1 gewählte Option Im Konfigurationsassistenten In2 gewählte Option † Pump Down aktiviert? 0=Nein 1=Ja Programmversion Programmrevision Bootloader-Version Bootloader-Revision Revision Parameterkarte Zurück zu Ebene 1 † * Je nach Konfigurationsassistent. Änderung nur mit Hilfe des Konfigurationsassistenten möglich (In1/2).
-
Seite 13: Technische Angaben
Auflösung, Einstellung und Differenzwert ....................0.1 ºC Temperaturmessgenauigkeit ........................±1 ºC Toleranz des NTC-Fühlers bei 25 °C ......................±0.4 ºC Eingang für NTC-Fühler ........................AKO-14901 Eingang für Feuchtigkeitsfühler ....................Analog, 4-20 mA Feuchtigkeitsbereich des Eingangs ..............4 mA: 0% HR - 20 mA: 100% HR Arbeitstemperaturbereich ...................... - Seite 26 1662H414 Ed.02...
- Seite 27 1662H414 Ed.02...
- Seite 28 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten.Aktualisierte Informationen finden Sie auf unserer Website.
