AKO -16525AN Schnellstartanleitung
Erweiterter temperaturwächter für kühlraum
Verwandte Anleitungen für AKO AKO-16525AN
Inhaltszusammenfassung für AKO AKO-16525AN

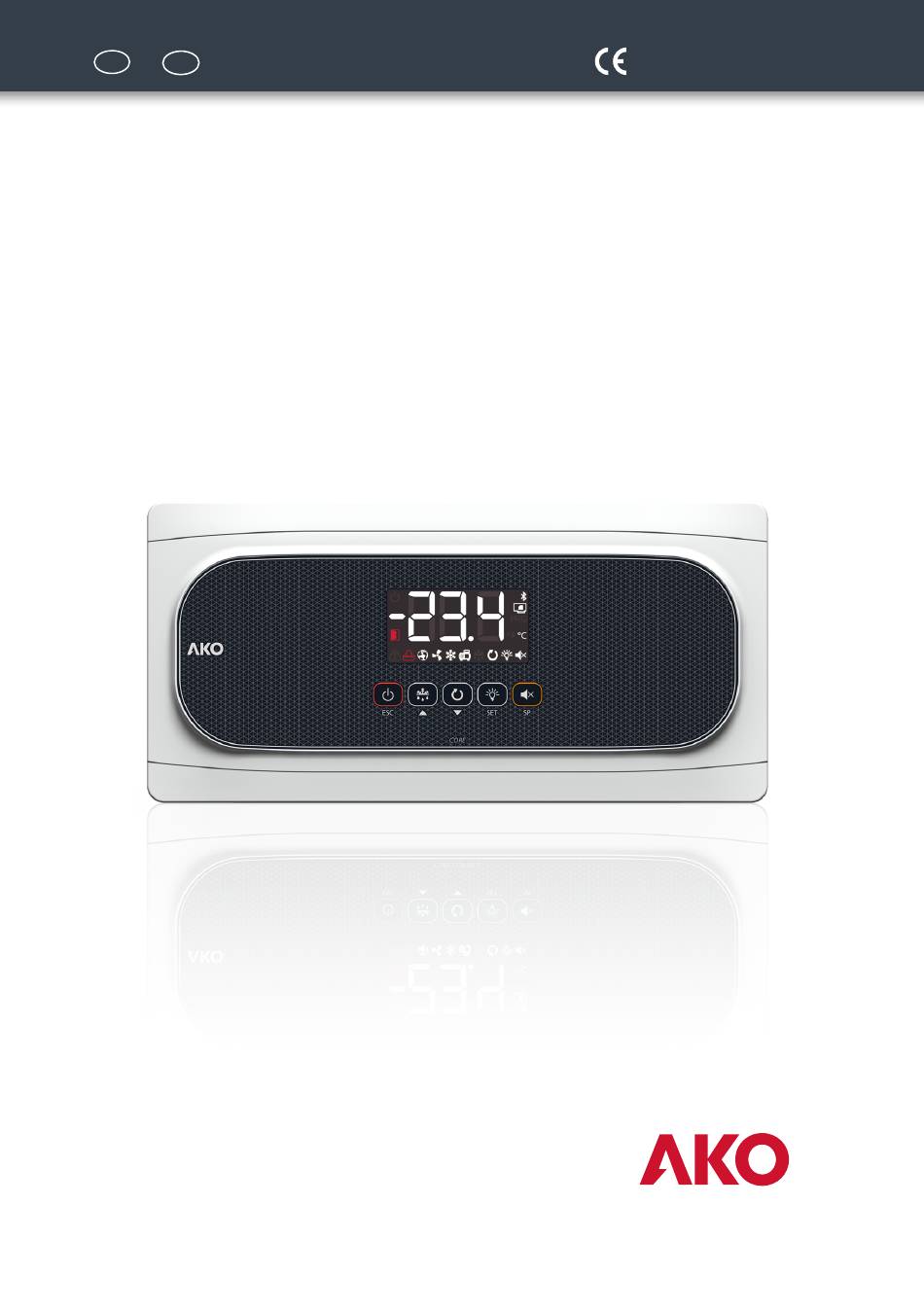

- Seite 1 1652H4A14 Ed. 9 AKO-16524A AKO-16525A AKO-16525AN Erweiterter Temperaturwächter für Kühlraum Controlador de temperatura avançado para câmara frigorífica Schnellstartanleitung / Guia rápido...
-
Seite 2: Wartung
Warnungen -Wenn Sie das Gerät nicht entsprechend den Herstelleranweisungen verwenden, können sich seine Sicher- heitsanforderungen ändern. Für den einwandfreien Betrieb des Geräts dürfen nur von der AKO gelieferte Fühler verwendet werden. -Zwischen -40 °C und +20 °C beträgt die maximale Abweichung 0,25 °C, wenn der NTC-Fühler bis zu 1000 m mit einem Kabel mit Mindestquerschnitt 0,5 mm verlängert wird (Fühler-Verlängerungskabel Nr. -
Seite 3: Beschreibung
Blinkt: Die Verdampferlüfter sollten aktiviert sein, aber eine Verzögerung verhindert dies. AKO-16524A, AKO-16525A: Bluetooth ist aktiviert (nur bei CAMM-Modul). AKO-16525AN : EIN: Im NBIOT-Netzwerk registriertes Gerät und mit einer gültigen Lizenz. AUS: Eine Registrierung mit dem NBIoT-Netzwerk ist fehlgeschlagen oder die Lizenz ist abgelaufen. - Seite 4 Bei aktiviertem Alarm wird durch kurzes Drücken das akustische Alarmsignal ausgeschaltet. Durch 3 Sekunden langes Drücken wird auf die Einstellung des Sollwerts zugegriffen. Nur AKO-16525AN: Wenn die SET- und ESC-Tasten 3 Sekunden gedrückt werden, wird die Übertragung an den Clud über die NBIoT-Konnektivität erzwungen.
-
Seite 5: Installation Der Messfühler
1652H4A14 Ed. 9 Installation der Messfühler Um die höchstmögliche Leistung des erweiterten Temperaturwächters zu erzielen, müssen die Messfühler sachgere- cht installiert werden. Denn sie sind für die Berechnung der Wärmeleitzahl des Verdampfers, die Beurteilung, wann eine Abtauung beginnt und endet, und für die Diagnose der Probleme am Verdampfer zuständig. Mitgeliefertes Material •... - Seite 6 1652H4A14 Ed. 9 Erstkonfiguration Beim ersten Einschalten der Stromversorgung wechselt das Gerät in den Modus ASSISTENT. Am Display wird blinkend die Meldung In{ mit 0 angezeigt. Schritt 1: Die zur Installationsart passende InI-Option auswählen und SET drüc- CORE CORE CORE CORE ken.
-
Seite 7: Übertragung Erzwingen
1652H4A14 Ed. 9 Anmeldung in akonet.cloud (nur AKO-16525AN) Damit das Steuergerät die Betriebsdaten an akonet.cloud senden kann, muss er aktiviert sein. Dazu auf https://akonet.cloud zugreifen (Registrierung erforderlich), auf „Neues Gerät hinzufügen“ klicken dann nach einer der beiden folgenden Methoden verfahren: •... -
Seite 8: Betrieb
1652H4A14 Ed. 9 Betrieb MELDUNGEN Funktionsfehler der Pump Down (Stillstand), die in Parameter C20 konfigurierte Zeit wurde überschritten. Wird nur auf dem Bildschirm angezeigt. Funktionsfehler der Pump Down (Start), die in Parameter C19 konfigurierte Zeit wurde überschritten. Wird nur auf dem Bildschirm angezeigt. Fühler 1/2/3 defekt (offener bzw. - Seite 9 1652H4A14 Ed. 9 MELDUNGEN Kalibrierung läuft. Während des Vorgangs den Kühlraum möglichst nicht öffnen. Weitere Informationen auf Seite 10. Blinkt mit Temperaturanzeige: Die Konfiguration wurde von 1 auf 2 Verdampfer oder umgekehrt geändert. WARNMELDUNGEN DES SELFDRIVE-MODUS (Anzeige erst nach Drücken der Q-Taste) Fehler beim Beenden der Abtauung im Verdampfer 1/2 während Kalibrierung.
-
Seite 10: Kalibrierung
1652H4A14 Ed. 9 SELFDRIVE-Modus Wenn der SELFDRIVE-Modus aktiviert ist (Standardkonfiguration), beurteilt das Gerät regelmäßig die Wärmeabgabe des Verdampfers und managt die verfügbaren Ressourcen, um sie zu maximie- ren. Die Abtauungen werden minimiert und an die wechselnden Bedingungen des Kühlraums ange- passt. -
Seite 11: Konfiguration
1652H4A14 Ed. 9 Konfiguration Reduziertes Programmierungsmenü Ermöglicht die Schnellkonfiguration der häufigsten Parameter. Zum Aufrufen die Taste SET 3 Sekunden drücken. Reduziertes Programmierungsmenü AUßERHALB IN PROGRAMMIERUNG PROGRAMMIERUNG 20 sek. Temperatu- Werte Parameter ranzeige 3 sek. Wert ändern Parameter ändern 20 sek. Parameter Beschreibung Werte Min. - Seite 12 1652H4A14 Ed. 9 Erweitertes Programmierungsmenü Im erweiterten Programmierungsmenü können die einzelnen Parameter des Geräts konfiguriert werden, um sie an die Anforderungen der jeweiligen Anlage anzupassen. Zum Aufrufen die Taste SET 6 Sekunden drücken. WICHTIG: Wenn die Funktion des Zugangscodes als Sperre der Tastatur (b10=2) oder als Zugangssperre zu Parametern (b10=1) konfiguriert ist, wird bei Aufruf einer dieser zwei Funktionen zur Eingabe des in PAS programmierten Zugangscodes aufgefordert.
- Seite 13 1652H4A14 Ed. 9 Parameter Regelung und Steuerung Beschreibung Werte Min. Def. Max. SP Temperatureinstellung (Sollwert) ºC/ºF -50 0.0 99 CE SELFDRIVE-Modus 0=Deaktiviert 1=Aktiviert C0 Kalibrierung der Sensoren 1 und 2 (Offset) ºC/ºF -4.0 0.0 4.0 C1 Differenzwert des Fühlers 1 (Hysterese) ºC/ºF 0.1 2.0 20.0 Obere Blockierung des Sollwerts (kann nicht über diesen Wert eingestellt ºC/ºF...
- Seite 14 1652H4A14 Ed. 9 Abtauung Beschreibung Werte Min. Def. Max. d0 Abtauhäufigkeit (Zeit zwischen 2 Starts) d1 Max. Dauer der Abtauung (0=Abtauung deaktiviert) Min. Meldungsart während der Abtauung: 0=Anzeige der Ist-Temperatur; 1=Anzeige der Temperatur bei Abtauungsbeginn; 2=Anzeige der Meldung dEF Max. Dauer der Meldung Min.
- Seite 15 1652H4A14 Ed. 9 Alarme Beschreibung Werte Min. Def. Max. a0 Konfiguration der Temperaturalarme 0=relativ zu SP 1=absolut a1 Max. Alarm in Fühler 1 (muss größer sein als SP) ºC/ºF a2 Min. Alarm in Fühler 1 (muss kleiner sein als SP) ºC/ºF a3 Verzögerung der Temperaturalarme bei der Inbetriebnahme Min.
- Seite 16 1652H4A14 Ed. 9 Ein- und Ausgänge Beschreibung Werte Min. Def. Max. Angeschlossene Fühler 1=Fühler 1 (Raum) 2=Fühler 1 (Raum) + Fühler 2 (Verdampfer) Konfiguration des Digitaleingangs 1 0=deaktiviert 1=Türkontakt 2=externer Alarm 3=schwerwiegender externer Al. 4=Sollwertschiebung 5=ferngesteuerte Abtauung 6=Abtauungssperre 7= Saugdruckschalter 8=Stand-by per Fernzugriff Polarität des Digitaleingangs 1 0=aktiviert bei Kontaktschließung 1=aktiviert bei Kontaktöffnung...
-
Seite 17: Technische Angaben
Auflösung, Einstellung und Differenzwert ..................... 0.1 ºC Temperaturmessgenauigkeit .........................±1 ºC Toleranz des NTC-Fühlers bei 25 °C ......................±0.4 ºC Eingang für NTC-Fühler ........................AKO-14901 Arbeitstemperaturbereich ......................-10 ºC bis 50 ºC Lagerumgebungstemperatur ......................-30 ºC bis 60 ºC Schutzgrad ..............................IP 65 Installationsklasse ........................ -
Seite 18: Problemlösung
Gerät kann nicht im SELFDRIVE-Modus regeln. cht öfter als nötig geöffnet wird Vereinfachte Konformitätserklärung Hiermit erklärt AKO Electromecánica S.A.L.,dass der Funkanlagentyp AKO-16524A und AKO-16525AN (zrweiterter Temperaturwächter für Kühlraum mit Kommunikation) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:... - Seite 36 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten.Aktualisierte Informationen finden Sie auf unserer Website. Reservamo-nos o direito de fornecer materiais que podem divergir ligeiramente dos materiais descritos nas nossas Fichas Técnicas. Informações actualizadas no nosso website.
