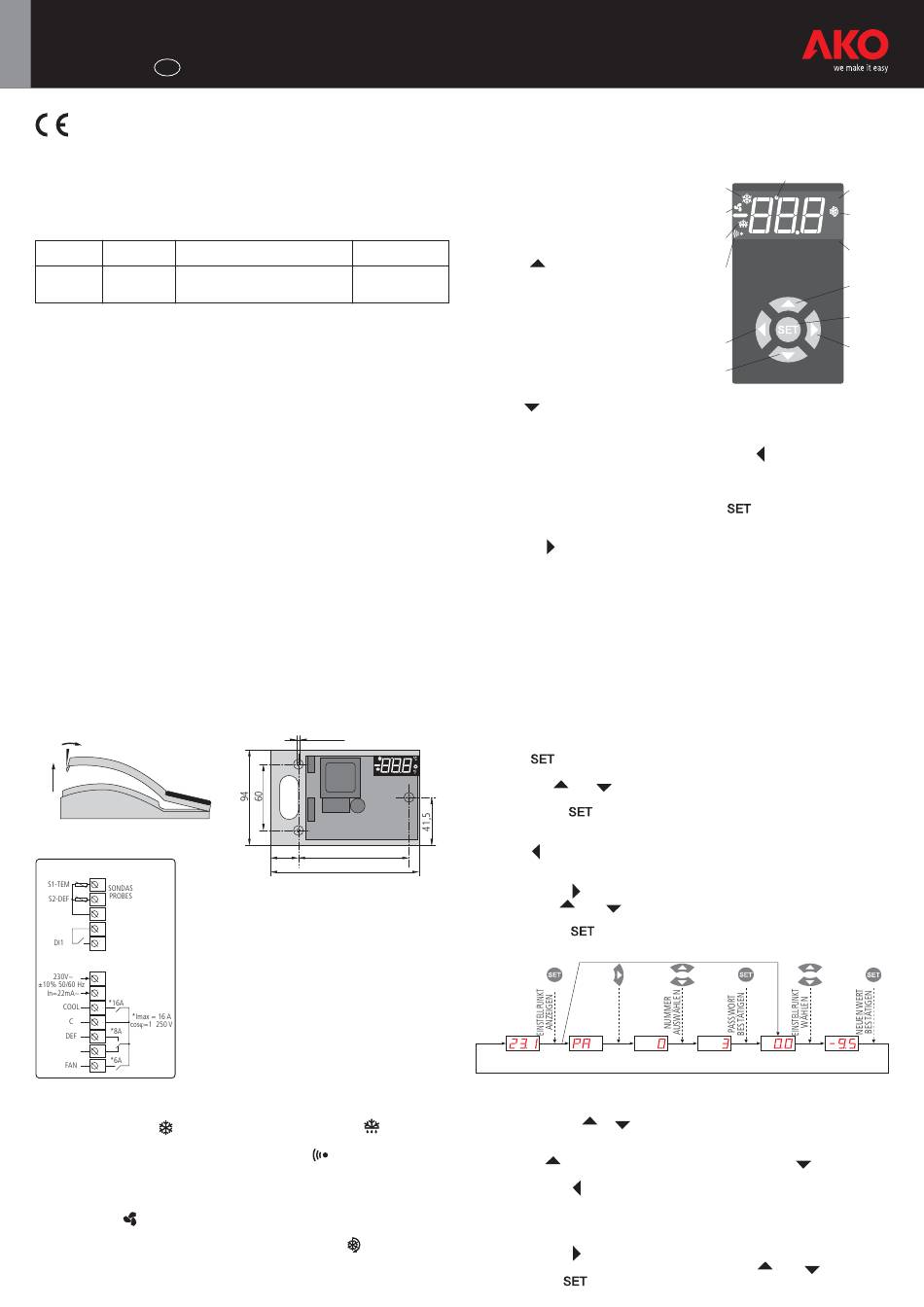

AKO -14632 Kurzanleitung

1463H204 Ed.01 D
Wandtemperaturwächter mit 3 Relais und 2 Sonden
Geräte zur Anzeige, Steuerung und Regulierung von Kältegeneratoren (manuelle oder auto-
matische programmierbare Abtauung).
1- Versionen und referenzen
MODELL FUNKTION
COOL: 16 A, 250 V, cos ϕ=1, SPST
AKO-14632 Temperaturwächter DEF:
FAN:
2- Technische daten
Temperaturbereich:. . . . . . . . . . . . . . . . . . . . -50.0 ºC bis 99.9 ºC (-58.0 ºF bis 211 ºF)
Auflösung, Einstellpunkt und Differenzwert:0,1 oder 1 ºC konfigurierbar durch P7 Parameter
Eingang für Sonde NTC: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AKO-149XX
Thermometrische Genauigkeit: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 1 ºC
Toleranz der Sonde bei 25 ºC:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 0,4 ºC
Max. Leistungsaufnahme:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 VA
Arbeitstemperaturbereich:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 ºC bis 50 ºC
Lagerumgebungstemperatur: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -30 ºC bis 70 ºC
Klassifizierung Kontrolleinheit:
Zur Unabhängige Montage, Automatische Funktion in Aktiv Typ 1.B, für den Einsatz in nicht
verschmutzter Umgebung, logische Unterstützung (Software) Klasse A und Dauerbetrieb.
Verschmutzungsgrad 2 nach UNE-EN 60730-1
Doppelte Isolierung zwischen Stromversorgung, zweitem Stromkreis und Relaisausgang
Zugewiesene Impulsspannung: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2500 V
Testtemperatur Druckkugel:
Zugängliche Teile: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Teile, die aktive Elemente bewegen: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 ºC
Bei den EMV-Tests erklärte Spannung und Stromstärke: . . . . . . . . . . . . . . . . 207 V, 22 mA
Strom beim Versuch zur Funkstörunterdrückung: . . . . . . . . . . . . . . . . . . . . . . . . 270 mA
3- Installation
Die Steuerung muss an einem Platz installiert werden, der gegen Schwingungen,
Wassereintritt und korrosive Gase geschützt ist und dessen Umgebungstemperatur die in
den Technischen Daten spezifizierten Grenzwerte nicht übersteigt.
Um eine korrekte Ablesung der Werte zu gewährleisten, muss die Sonde an einem Ort ange-
bracht werden, an dem keine thermischen Einflüsse herrschen, welche die zu messende bzw.
zu kontrollierende Temperatur beeinflussen könnten.
3.1 Befestigung
Zum Öffnen des Deckels
leicht drücken.
Befestigungsbohrungen eignen sich für
universelle Unterputzdose.
AKO-14632
1
2
3.2 Kabelanschlüsse:
3
Die Sonde und das dazugehörige Kabel NIEMALS müs-
4
sen zusammen mit Leistungs-, Steuerungs- oder
5
Stromversorgungskabeln in einer Leitung installiert wer-
den.
Der Stromkreis muss mit einem Unterbrechungsschalter
8
von mindestens 2 A, 230 V, ausgestattet sein, der nahe am
9
Gerät angebracht werden muss. Das Speisekabel muss
10
vom Typ H05VV-F 2x0,5 mm
11
sein.
12
Die Kabel zum Anschluss der Relaiskontakte müssen einen
13
Querschnitt von 2,5 mm
14
4- Funktionen an der frontplatte
LED Cool (Kompressor)
Dauerlicht: Relais COOL der Kühlung
(Kompressor) aktiviert.
Blinklicht: Auf Grund der mit Sonde 1 (TEM)
gemessenen Temperatur müsste das Relais
aktiviert sein, ist jedoch auf Grund eines pro-
grammierten Parameters nicht aktiviert.
LED Fan (Lüfter)
Dauerlicht: Relais FAN der Lüfter aktiviert.
Blinklicht: Auf Grund der mit Sonde 2 (DEF)
gemessenen Temperatur müsste das Relais
FAN aktiviert sein, ist jedoch auf Grund eines
programmierten Parameters nicht aktiviert.
STROMVERSORGUNG,
RELAI
50/60 Hz
8 A, 250 V, cos ϕ=1, SPDT 230 V~ ±10%
6 A, 250 V, cos ϕ=1, SPST
Einzelheit der Befestigungsbohrungen.
Ø máx. 3,7
35 125,5
171
2 oder H05V-K 2x0,5 mm
2 haben.
LED Def (Abtauung)
Dauerlicht: Anzeige Abtauung aktiviert.
LED Alarm
Dauerlicht: Alarmanzeige aktiviert.
Blinklicht: Alarm festgestellt, die Anzeige
wird jedoch beibehalten.
LED DT
Dauerlicht: Anzeige letzte Abtauung nach
Ablauf der Zeit beendet.
LED Dauerzyklus
Dauerlicht: Ständiges Aufleuchten bedeu-
tet, dass der Dauerzyklus aktiviert ist.
LED ºC
Dauerlicht: Anzeige Grad ºC.
Blinklicht: Programmierphase.
LED ºF
Dauerlicht: Anzeige Grad ºF.
Blinklicht: Programmierphase.
Taste AUF
- Bei einmaliger Betätigung deaktiviert die Alar-
me, diese werden aber weiterhin angezeigt.
- Im programmiermodus wird der ange-
zeigte Wert erhöht.
- Bei einem Druck auf diese Taste wird eine
Hilfsnachricht dEF angezeigt, entsprechend
der Schnelltastenfunktion, die sie durchführt.
- Durch 5 Sekunden langes Drücken wird,
entsprechend der programmierten Dauer,
der manuelle Abtauvorgang gestartet.
Taste AB
- Bei einmaliger Betätigung deaktiviert die Alar-
me, diese werden aber weiterhin angezeigt.
- Im programmiermodus wird der ange-
zeigte Wert gesenkt.
- Bei einem Druck auf diese Taste wird eine Hilfs-
nachricht Con angezeigt, entsprechend der
Funktion, die von dieser Taste ausgelöst wird.
- Bei einem 3-Sekunden langen Druck auf
diese Taste wird der Dauerzyklus der vor-
programmierten Zeit aktiviert/deaktiviert.
Taste RECHT
- Bei einmaliger Betätigung deaktiviert die Alar-
me, diese werden aber weiterhin angezeigt.
- In Programmiermodus eine Stufe nach oben.
- Bei einem Druck auf diese Taste wird die
Hilfsnachricht oFF angezeigt, entspre-
chend der Funktion, die von dieser Taste
ausgelöst wird.
5- Einstellung und konfiguration
Die Konfiguration darf ausschließlich von Personen durchgeführt werden, die mit Betrieb und
Funktionen des Geräts vertraut sind, in das die Steuerung eingebaut wird.
5.1 Temperatureinstellung
Werkseitig ist der EINSTELLPUNKT (Set Point) für das Gerät auf 0.0 ºC eingestellt.
- Die Taste für 5 Sekunden gedrückt halten. Es wird der AKTUELLE EINSTELLPUNKT
(Set Point) angezeigt und die LED ºC oder ºF blinkt.
- Mit den Tasten oder den EINSTELLPUNKT (Set Point) nach oben bzw. unten verän-
dern.
- Drücken die Taste wird der NEUE WERT übernommen. Daraufhin springt das Display
wieder auf die Normalsituation der TEMPERATUR- ANZEIGE und die LED ºC oder ºF hört
auf zu blinken.
- Die Taste drücken, um den Temperatureinstellpunkt ohne Änderung zu verlassen.
Erscheint die Meldung PA, muss das unter Parameter L5 von Menü tid zum Zugang zum
EINSTELLPUNKT (Set Point) programmierte PASSWORT eingegeben werden.
- Drücken die Taste . Auf dem Display erscheint 0 zur EINGABE DES PASSWORTS.
- Mit den Tasten oder
ANZEIGE.
- Drücken die Taste . Der AKTUELLE EINSTELLPUNKT (Set Point) wird angezeigt und
kann geändert werden.
5 Sek.
2
TEMPERATUR- PASSWORT
ANZEIGE VERLANGEN
5.2 Konfiguration Parameter
Stufe 1 Menüs
Gleichzeitig die Tasten +
Sekunden an. Die LED-Anzeige ºC oder ºF beginnt zu blinken und die STUFE 1 (MENUS) des
Programmiermodus ist aktiv. Auf dem Display erscheint der erste Menü "rE".
- Mit der Taste gelangt man zum nächsten Menü und mit der Taste
zum vorhergehenden.
- Drücken die Taste wird der NEUE WERT übernommen. Daraufhin springt das Display
wieder auf die Normalsituation der TEMPERATUR- ANZEIGE und die LED ºC oder ºF hört
auf zu blinken.
Erscheint die Meldung PA, dann muss das unter Parameter L5 von Menü "tid" zum Zugang
zur Programmierung der MENÜS STUFE 1 eingestellte PASSWORT eingegeben werden.
- Drücken die Taste . Auf dem Display erscheint 0 zur EINGABE DES PASSWORTS.
- Für NUMMER WÄHLEN und PASSWORD-ANZEIGE die taste
- Drücken die Taste . Das erste Menü "rE" wird angezeigt.
LED DT
LED
Cool
LED
Fan
LED
Def
LED
Alarm
Taste
LINKS
Taste
AB
- Bei einem 3-Sekunden langen Druck wird
der STAND-BY-Modus des Gerätes akti-
viert / deaktiviert. Das Display zeigt oFF
an, wenn das Gerät ausgeschaltet ist.
Taste LINK
- Bei einmaliger Betätigung deaktiviert die Alar-
me, diese werden aber weiterhin angezeigt.
- Ausgang Programmierebene.
Taste
- Bei einmaliger Betätigung deaktiviert die Alar-
me, diese werden aber weiterhin angezeigt.
- Im Programmiermodus wird der neue
Wert bestätigt.
- Bei einem Druck auf diese Taste wird die
Hilfsnachricht SP angezeigt, entsprechend der
Funktion, die von dieser Taste ausgelöst wird.
- Durch 5 Sekunden langes Drücken wird die
Temperatur des EINSTELLPUNKTS (Setpoint)
angezeigt und kann programmiert werden.
NUMMER WÄHLEN und das programmierte PASSWORT-
Wenn P2=0 oder L5=0
PASSWORT PASSWORT- AKTUELLER
EINGEBEN ANZEIGE EINSTELLPUNKT
für 10 Sekunden drücken. Das Display zeigt Pro für 10
.bzw.
LED
ºC ºC
LED
Dauer-
ºF
zyclus
LED
ºF
Taste
AUF
Taste
SET
Taste
RECHTS
NEUER
EINSTELLPUNKT
geht man zurück
drücken.
