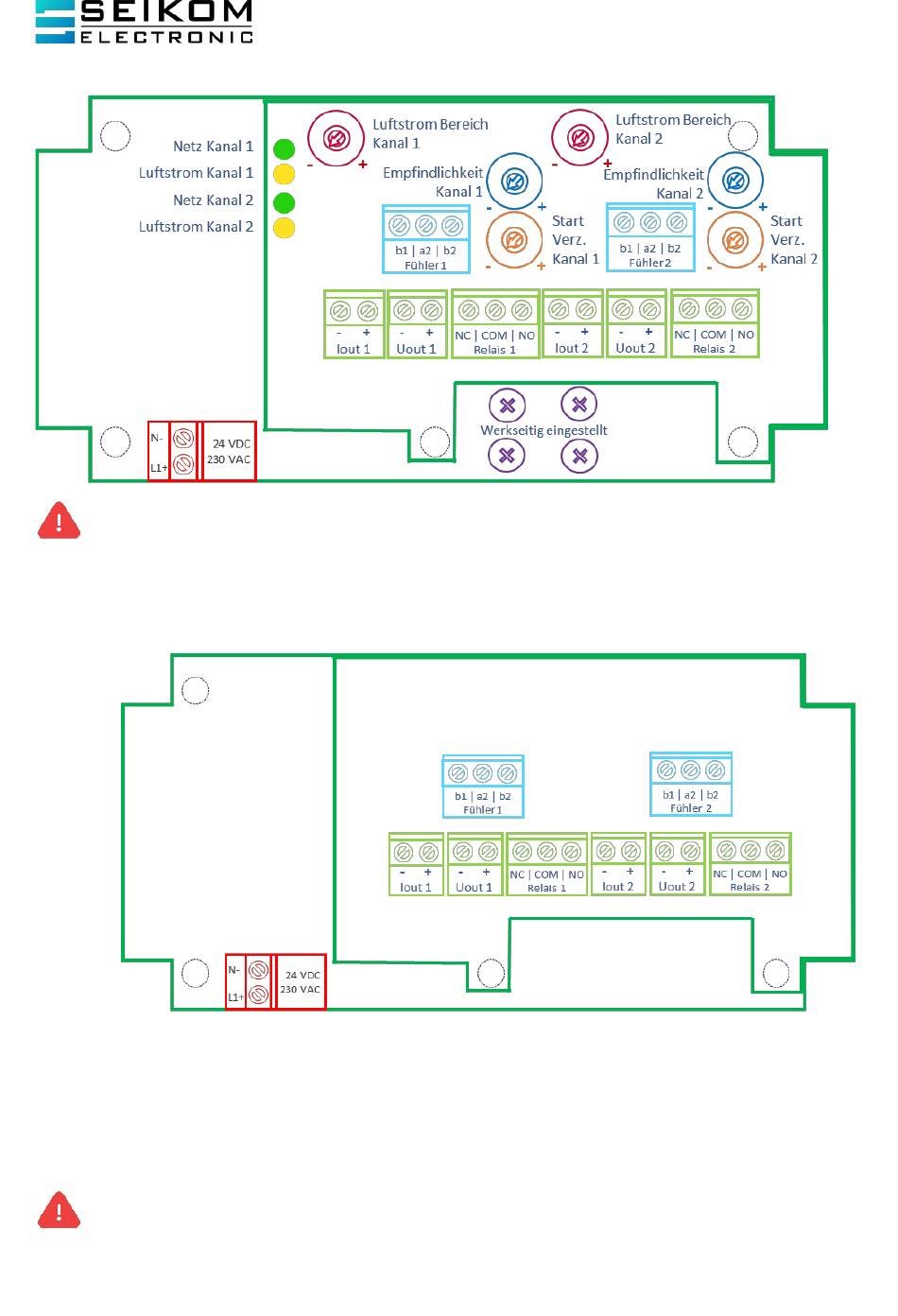

Die vier mit Schutzlack fixierten Potentiometer (lila) sind werkseitig eingestellt und dürfen
nicht verstellt werden.
Die Schritte der Inbetriebnahme und Geräte- Einstellung sind nachfolgend beschrieben.
4.4.1.
Anschließen der Fühler am NLSW®45-3 SIL2 Analog
a)
Zwei passende Fühler (F3.x SIL2) an das Gerät über die mitgelieferten Klemmen anschlie-
ßen; Fühler A an Kanal 1 [Sensor1], Fühler B an Kanal 2 [Sensor2] (hellblau).
b)
SPS/Steuerung über die mitgelieferten Klemmen an Relaisausgang 1 und 2 anschließen so-
wie nach Bedarf an die Analogausgänge [Iout] 4 ... 20 mA bzw. [Uout] mit 0 ... 10 V (grün).
Bitte die Kontaktbelegung NC (‚normally closed') und NO (‚normally open') in der Schaltung
mit der SPS beachten.
Iout darf nicht an Minus der Versorgungspannung oder Erde angeschlossen werden.
