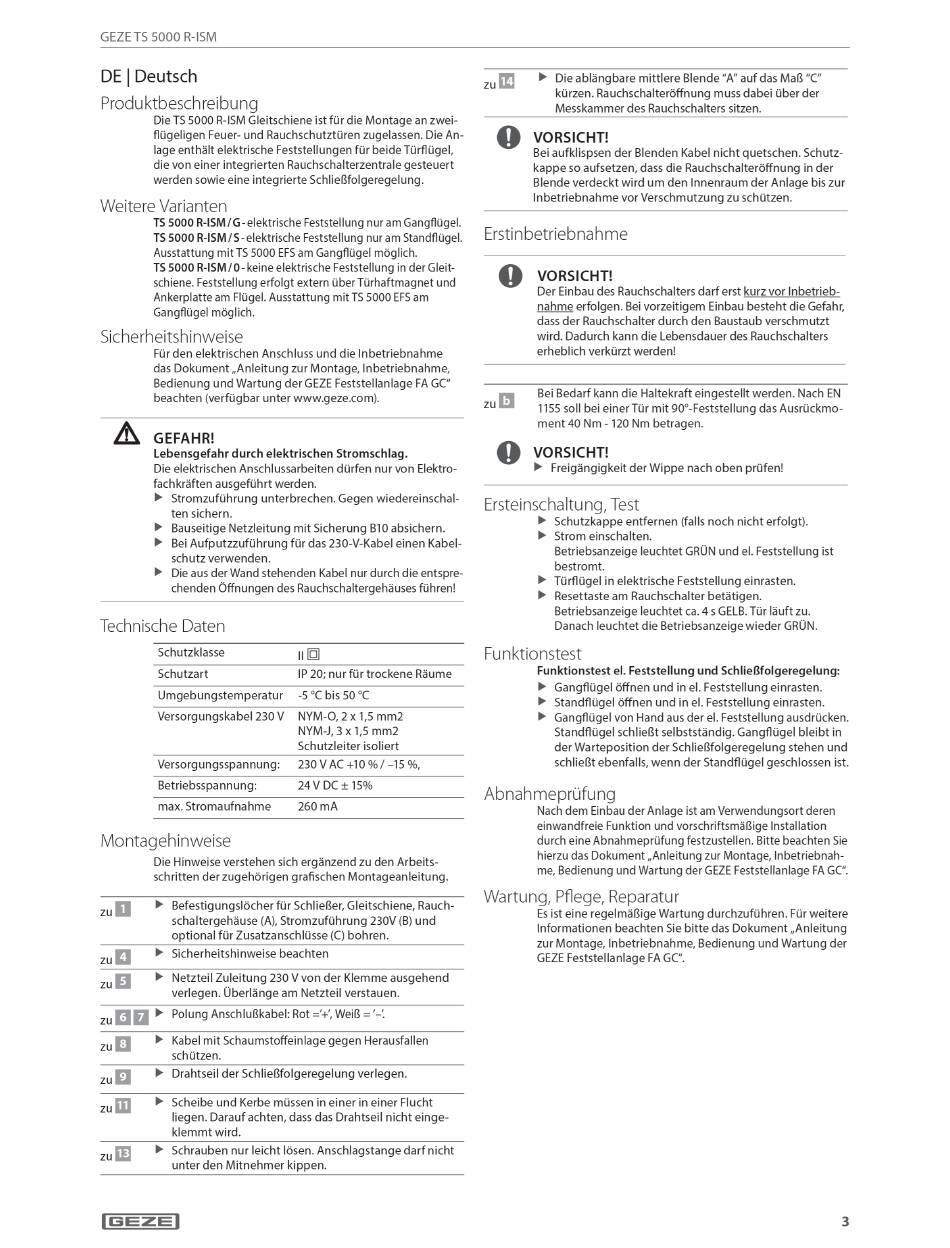

GEZE TS 5000 R-ISM
DEI Deutsch

Produktbeschreibung

Die TS 5000 R-ISMGleitschiene ist für die Montage an zwei-
flügeligen Feuer- und Rauchschutztüren zugelassen. Die An-
lage enthält elektrische Feststellungen für beide Türfiügel,
die von einer integrierten Rauchschalterzentrale gesteuert
werden sowie eine integrierte Schließfolgeregelung.
Weitere Varianten
TS5000 R-ISM/G - elektrische Feststellung nur am Gangflügel.
TS5000 R-ISM/S- elektrische Feststellung nur am Standflügel.
Ausstattung mit TS5000 EFS am Gangflügel möglich.
TS5000 R-ISM/ O- keine elektrische Feststellung in der Gleit-
schiene. Feststellung erfolgt extern über Türhaftmagnet und
Ankerplatte am Flügel. Ausstattung mit TS5000 EFS am
Gangflügel möglich.
Sicherheitshinweise
Für den elektrischen Anschluss
das Dokument „Anleitung zur Montage, Inbetriebnahme,
Bedienung und Wartung der GEZEFeststellanlage FA GC"
beachten (verfügbar unter www.geze.com).
GEFAHR!
Lebensgefahr durch elektrischen Stromschlag.
Die elektrischen Anschlussarbeiten
fachkräften ausgeführt werden.
Stromzuführung unterbrechen. Gegen wiedereinschal-
ten sichern.
Bauseitige Netzleitung mit Sicherung BIO absichern.
Bei Aufputzzuführung
schutz verwenden.
Die aus der Wand stehenden Kabel nur durch die entspre-
chendenÖffnungendes Rauchschaltergehäuses führen!
Technische Daten
Schutzklasse
Schutzart
Umgebungstemperatur
Versorgungskabel 230 V
Versorgungsspannung:
Betriebsspannung:
max. Stromaufnahme

Montagehinweise

Die Hinweise verstehen sich ergänzend zu den Arbeits-
schritten der zugehörigen grafischen Montageanleitung.
Befestigungslöcher für Schließer, Gleitschiene, Rauch-
schaltergehäuse (A), Stromzuführung 230V (B) und
optional für Zusatzanschlüsse (C) bohren.
Sicherheitshinweise
Netzteil Zuleitung 230 V von der Klemme ausgehend
verlegen. Uberlänge am Netzteil verstauen.
Polung Anschlußkabel: Rot ='+', Weiß =
Kabel mit Schaumstoffeinlage gegen Herausfallen
schützen.
Drahtseil der Schließfolgeregelung verlegen.
Scheibe und Kerbe müssen
liegen. Darauf achten, dass das Drahtseil nicht einge-
klemmt wird.
Schrauben nur leicht lösen. Anschlagstange darfnicht
unter den Mitnehmer kippen.
und die Inbetriebnahme
dürfen nur von Elektro-
for das 230-V-KabeI einen Kabel-
IP 20; nur für trockene Räume
-5 oc bis 50 oc
NYM-O, 2 x 1,5 mm2
NYM-J, 3 x mm2
Schutzleiter isoliert
230 v AC +10%/-15
24 V DC ±
260 mA
beachten
in einer in einer Flucht
Die ablängbare mittlere Blende "A" auf das Maß "C"
kürzen. Rauchschalteröffnung muss dabei über der
Messkammer des Rauchschalters
VORSICHT!
Bei aufklispsen der Blenden Kabel nicht quetschen. Schutz-
kappe so aufsetzen, dass die Rauchschalteröffnung in der
Blende verdeckt Wird um den Innenraum der Anlage bis zur
Inbetriebnahme vor Verschm utzung zu sch ützen.
Erstinbetriebnahme
VORSICHT!
Der Einbau des Rauchschalters
nahme erfolgen. Bei vorzeitigem Einbau besteht die Gefahr,
dass der Rauchschalter durch
wird. Dadurch kann die Lebensdauer
erheblich verkürzt werden!
Bei Bedarf kann die Haltekraft eingestellt werden. Nach EN
1155 soll bei einer Tür mit 900-Feststellung das Ausrückmo-
ment 40 Nm - 120 Nm betragen.
VORSICHT!
Freigängigkeit der Wippe nach oben prüfen!

Ersteinschaltung, T est

Schutzkappe entfernen (falls noch nicht erfolgt).
Strom einschalten.
Betriebsanzeigeleuchtet GRUN und el. Feststellungist
bestromt.
Türfiügel in elektrische Feststellung einrasten.
Resettaste am Rauchschalter betätigen.
Betriebsanzeige leuchtet ca. 4 sGELB.Tür läuft zu.
Danachleuchtet die Betriebsanzeige wieder GRÜN.
Funktionstest
Funktionstest el. Feststellung und Schließfolgeregelung:
Gangflügel öffnen und in el. Feststellung einrasten.
Standflügel öffnen und in el. Feststellung einrasten.
Gangflügel von Hand aus der el. Feststellung ausdrucken.
Standflügel schließt selbstständig. Gangflügel bleibt in
der Warteposition der Schließfolgeregelung
schließt ebenfalls, wenn der Standflügel geschlossen ist.
Abnahmeprüfung
Nach dem Einbau der Anlage ist am Verwendungsort deren
einwandfreie Funktion und vorschriftsmäßige Installation
durch eine Abnahmeprüfung festzustellen. Bitte beachten Sie
hierzu das Dokument „Anleitung zur Montage, Inbetriebnah-
me, Bedienung und Wartung der GEZEFeststellanlage FAGC".

Wartung, Pflege,Reparatur

Esist eine regelmäßige Wartung durchzuführen. Für weitere
Informationen beachten Sie bitte das Dokument „AnIeitung
zur Montage, Inbetriebnahme, Bedienung und Wartung der
GEZEFeststellanlage FAGC".
sitzen.
darf erst kurz vor Inbetrieb-
den Baustaub verschmutzt
des Rauchschalters
stehen und
