Inbetriebnahme
Brennstoffversorgung
kontrollieren
Inbetriebnahme
Die Inbetriebnahme darf
!
nur von qualifizierten
Personen vorgenommen
werden.
1. Brennstoffversorgung kontrollieren
Saugleitungslängen Lges
Die in den Tabellen angegebenen
Saugleitungslängen sind Richt-
werte. Diese gelten für:
Brennstoff
Art
Viskosität
Brennstoffpumpe (LE)
max. Zulaufdruck
max. Saugdruck
max. Förderleistung
Anlage
Einzelwiderstände
1 Fußventil
1 Absperr-
ventil
4 90°-Bögen
Weitere Widerstände der Rohr-
leitungen müssen zusätzlich
berücksichtigt werden.
8
794804.04
JET 4.5
Einzelschritte:
1. Brennstoffversorgung
kontrollieren
2. Brenner montieren
3. Düse auswählen
4. Düse montieren
5. Mischeinrichtung montieren und
einstellen
6. Brenner einschwenken und
befestigen
7. Luftvoreinstellung

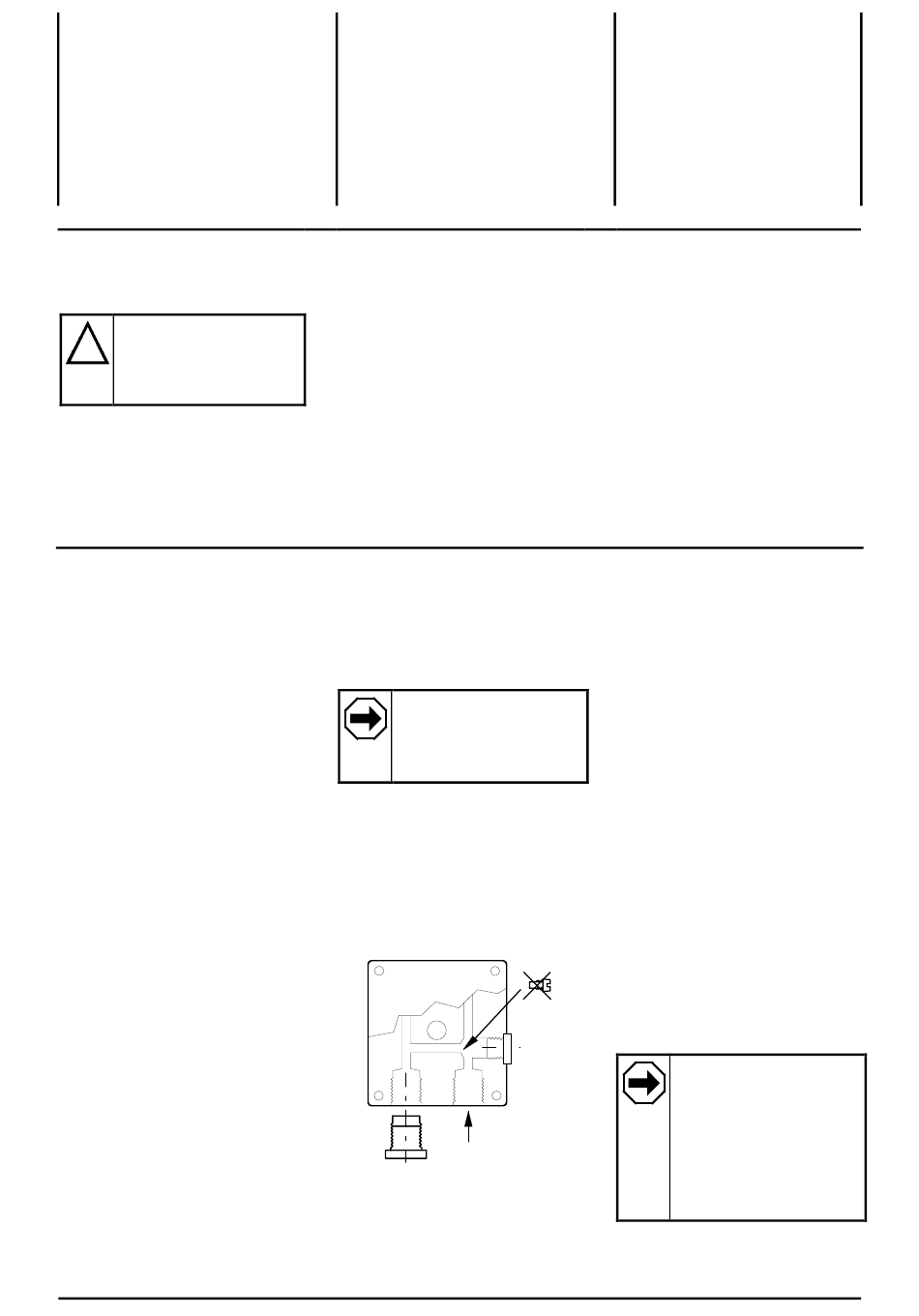

Werkseitig ist die Brennstoffpumpe
für 2-Strang Installation und
1-Strang Installation mit Rücklauf-
zuführung eingestellt.
Die 1-Strang Installation
Heizöl EL
ohne Rücklaufzu-
2
6 mm
/s
führung empfehlen wir
wegen möglicher
Betriebsprobleme nicht.
1,5 bar
-0,4 bar
38 kg/h
(45 l/h)
Die Umrüstung des Brenners auf
diese Betriebsart ist jedoch
möglich.
8. Anschluß an die Brennstoff-
versorgung
9. Meßgeräte und elektrischer
Anschluß
10. Kontrollen vor dem ersten
Brennerstart
11. Erster Brennerstart und
Betriebsemissionen einstellen
12. Funktionsprüfung der
Flammenüberwachung
13 Kontrolle des Startverhaltens
und abschließende Arbeiten
Definitionen und Hinweise zur
Rohrleitungsdimensionierung
Die Saug- und Zulaufhöhen ent-
sprechen immer der Höhendifferenz
zwischen oberem Flüssig-
keitsspiegel im Lagerbehälter und
der horizontalen Mittelachse der
Brennstoffpumpe. Die Saug-und
Zulaufhöhen sind damit nicht
konstant.
Bei der Rohrleitungsdimensionie-
rung ist folgendes zu beachten:
der ungünstigste Fall der
Behälterfüllung (Abstand Fuß-
ventil - Brennstoffpumpe).
der maßgebliche Massenstrom
1-Strang Düsenleistung
2-Strang max. Förderleistung
der Brennstoffpumpe
Bei fehlerhafter Auslegung der
Rohrleitungen kann ein störungs-
freier Brennerbetrieb nicht
gewährleistet werden.
Um einen störungsfreien
Betrieb zu gewährleisten,
darf die maximale Saug-
höhe von 4 m nicht
überschritten werden.
Bei Inbetriebnahme ist
sicherzustellen, daß
Ölleitung und Ölfilter
gefüllt sind.
