11. Erster Brennerstart und Betriebsemissionen einstellen

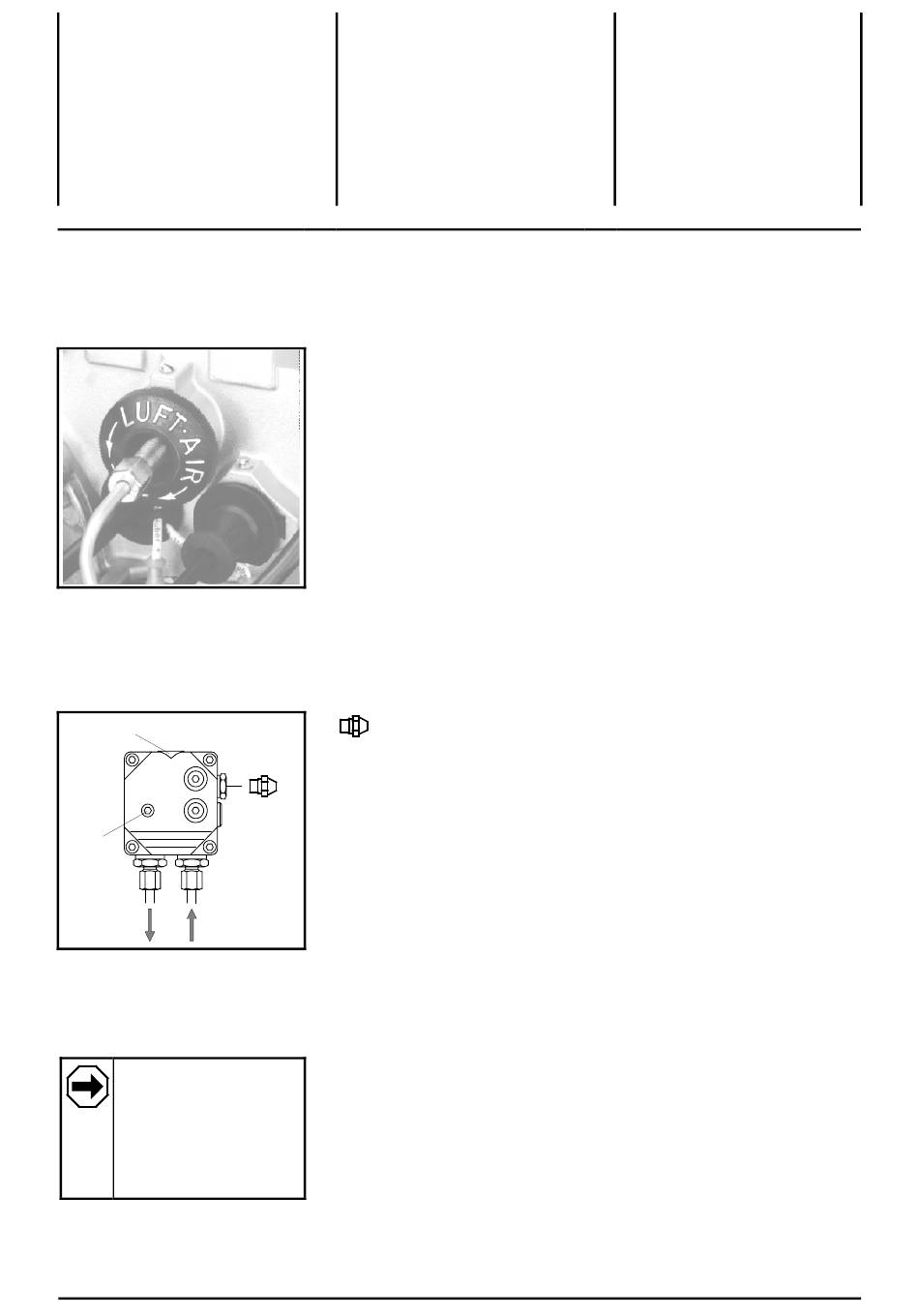

11.1 Lufteinstellung

11.2 Pumpendruck einstellen

Pumpenaufbau
F
-
+
P1
R
S

11.3 Betriebsemissionen einstellen

Vor jeder Messung der
Betriebsemissionen ist
die Lufteinstellmutter mit
dem Gewindestift zu
arretieren
Eine Abgasanalyse muß
durchgeführt werden !
14
794804.04
JET 4.5
Die Lufteinstellung erfolgt während
der Vorlüftphase durch Quer-
schnittsänderung im Brennermisch-
kopf. Mischrohr und Stauscheibe
sind ventilartig ausgebildet. Die
Stauscheibe stellt den Ventilteller
dar und läßt sich axial im Mischrohr
bewegen. Die Lufteinstellung erfolgt
durch Drehen einer übersichtlich
angeordneten Einstellmutter. Die
Einstellmutter ist mit einem
Gewindestift gesichert. Bevor die
Einstellmutter betätigt werden kann,
muß dieser Gewindestift gelöst
werden (nicht herausschrauben).
Anschluß Ölleitung zur Düse
R
Anschluß Rücklaufleitung
S
Anschluß Saugleitung
P1
Einstellschraube Pumpen-
druck
F
Patronenfilter
Pumpendruck einstellen und durch
Anpassen der Verbrennungsluft-
menge mit der Lufteinstellmutter
optimale Emissionswerte einstellen.
Richtwerte:
CO
-Gehalt:
12,5 - 13 VOL%
2
Rußzahl (Bacharach):
Drehen der Lufteinstellmutter
Gegen Uhrzeigersinn:
weniger Verbrennungsluft
(Gebläsedruckerhöhung)
Im Uhrzeigersinn:
mehr Verbrennungsluft
(Gebläsedruckminderung)
Richtwert Gebläsedruck:
Bei 1. Brennerstart
Drehen der Einstellschraube P1
Im Uhrzeigersinn:
Pumpendruckerhöhung
Gegen Uhrzeigersinn:
Pumpendruckminderung
Werkeinstellung:
Pumpendruck :
Richtwert:
Pumpendruck
Maximalwerte:
Vakuum
Zulaufdruck :
Hinweise zur Abgastemperatur
Die Abgastemperatur muß nach den
Angaben im Datenblatt des Wärme-
erzeuger-Herstellers kontrolliert
werden.
Bei Abgastemperaturen unterhalb
160° C nach Angabe des Wärme-
erzeuger-Herstellers muß die
max. 0,5
Abgas-anlage so ausgeführt sein,
daß keine Schäden durch
Kondensat entstehen können.
ca. 2,5 mbar
10,0 bar
9,0 - 12,0 bar
-0,4 bar
+1,5 bar
