Montage und Wechsel Queranschlag
Montieren Sie zum Querschneiden von Werkstücken den Queranschlag.
• Schieben Sie die Schiene mit Zeiger (26), S.13 durch die Aussparung unten durch das
Teil für den Queranschlag (22).
• Fixieren Sie die Anschlagschiene (23) mit Hilfe der zwei Schrauben und Unterleg-
scheibe (24). Halten Sie die Muttern gegen und ziehen Sie die Schraubverbindungen
fest. Ihr Queranschlag ist zusammengestellt.
• Montieren Sie den Queranschlag (2), S.1 1 am Sägetisch (1).
• Schieben Sie die Schiene mit Zeiger (26), S.13 in die Nut am Sägetisch (3), S.1 1.
• Ziehen Sie die Feststellschraube (25), S.13 für den Queranschlag locker an.
Anschlagschiene nicht zu weit in Richtung Sägeblatt schieben.
Der Abstand zwischen Anschlagschiene und Sägeblatt muss mindestens 5 cm
betragen.
• Falls Sie den Queranschlag nicht benötigen, demontieren Sie den Queranschlag

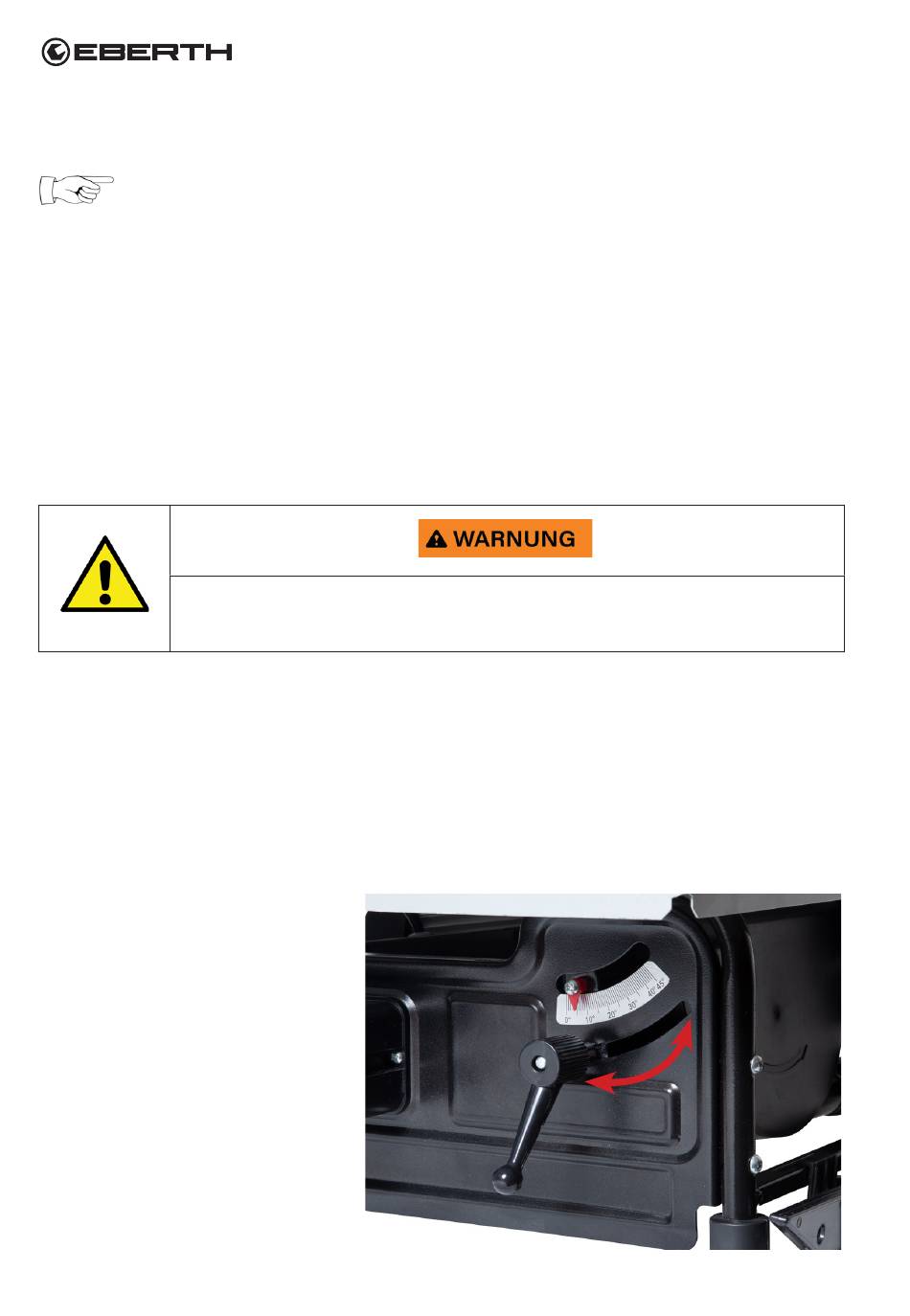

Winkeleinstellung des Sägeblattes
• Lösen Sie den Feststellgriff (8),S. 1 1 vorne und den Feststellgriff (13) hinten am Gerät.
• Verstellen Sie den Sägeblattwinkel, indem Sie die beiden Feststellgriffe schieben bis
der Zeiger (13) mit dem Winkelmaß auf der Winkelskala (7) übereinstimmt.
• Arretieren Sie die Feststellgriffe (8, 9).
• Siehe Abbildung 14.
22
Abb. 14
