Einbauen und anschließen
3.3 Bediengerät anschließen
Vorgehensweise
VORSICHT
Nur DC 24V
Durch eine falsch dimensionierte Stromversorgung kann das Bediengerät zerstört werden.
Verwenden Sie eine DC 24V-Stromversorgung mit ausreichender Stromstärke, siehe
Technische Daten (Seite 133).
40
M
L +

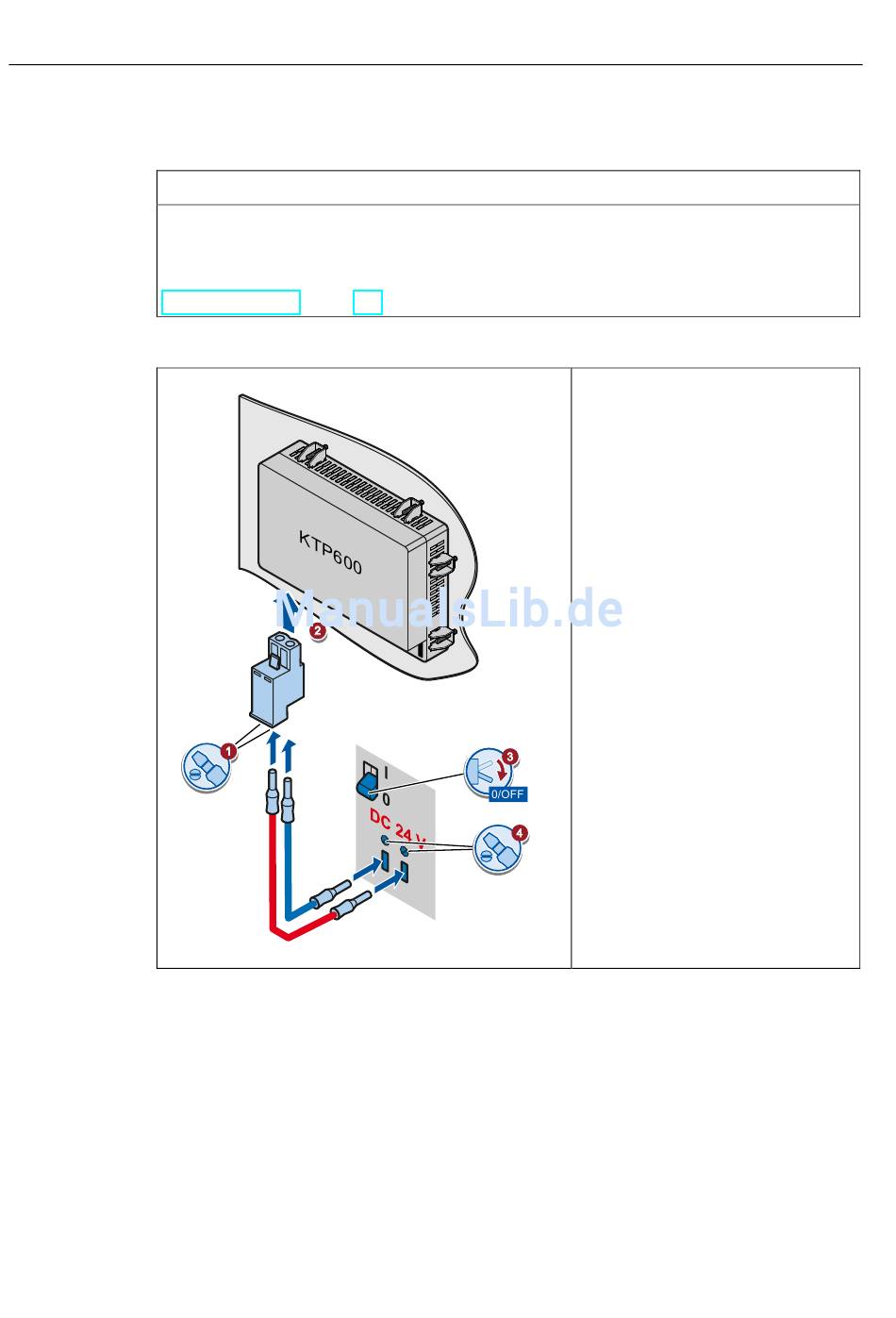

1. Führen Sie beide
Stromversorgungskabel in die
Netzanschlussklemme ein und
fixieren Sie die
Stromversorgungskabel mit einem
Schlitzschraubendreher.
2. Verbinden Sie die
Netzanschlussklemme mit dem
Bediengerät.
3. Schalten Sie die Stromversorgung
aus.
4. Führen Sie die beiden verbleibenden
Kabelenden in die Anschlüsse der
Stromversorgung ein und fixieren
Sie diese mit einem
Schlitzschraubendreher.
Achten Sie dabei auf richtige
Polarität.
