Schritt 1:

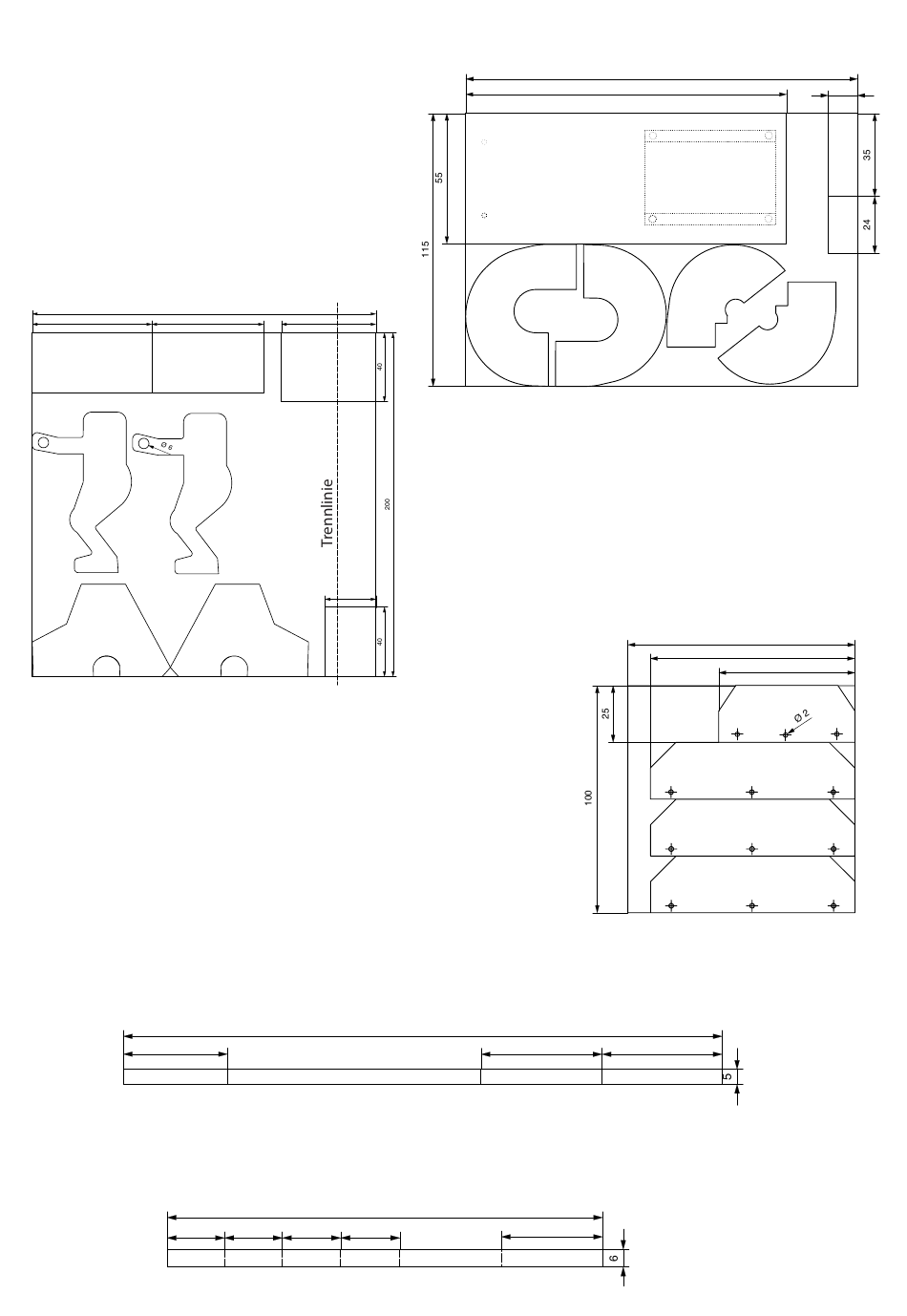

Die Schablone für Grundplatte (a) , Radkästen (b, c,
d, e) sowie Verbindungsstücke (f, g), siehe Seite 7, auf
das Sperrholz (1) übertragen.
Alle Teile mit der Laubsäge bzw. Dekupiersäge aussä-
gen und Sägekanten mit Schleifpapier säubern.
35
70
l
h
j
Schritt 3:
Die Schablone für die Radkästen (Seite 5) (p,q,r,s) auf das Alublech (3)
übertragen und die Bohrungen mit einem ø2 mm-Bohrer durchbohren.
Die vier Teile mit der Blechschere ausschneiden und die scharfen Kanten
mit der Werkstattfeile entgraten.
Schritt 4:
Die Teile (t,u,v) nach Abbildung auf die Holzleiste (8) übertragen und mit der Laubsäge bzw. Dekupiersäge ablängen. Sägekan-
ten säubern
35
t
Schritt 5:
Vom Rundstab (4) wie abgebildet die Teile w+x ablängen und Sägekanten säubern.
20
w
2
Bauanleitung
200
40
40
200
65
55
m
n
i
30
k
o
70
20
20
20
w
w
w
b
Schritt 2:
Die Schablone (s. Seite 7+9) für Sperrholzplatte (2) an der mer-
kierten Trennlinie zusammenkleben. Schablone auf das Sperrholz
(2) übertragen. Alle Teile (h,i,j,k,l,m,n,o) mit der Laubsäge bzw. der
Dekupiersäge aussägen und die Sägekannten mit Schleifpapier
säubern.
200
40
u
200
65
150
35
165
135
a
d
c
q
r
s
165
135
40
v
55
x
12
f
g
e
100
90
60
p
12
