CAME VER-PLUS VER13DMS Montageanleitung Seite 16

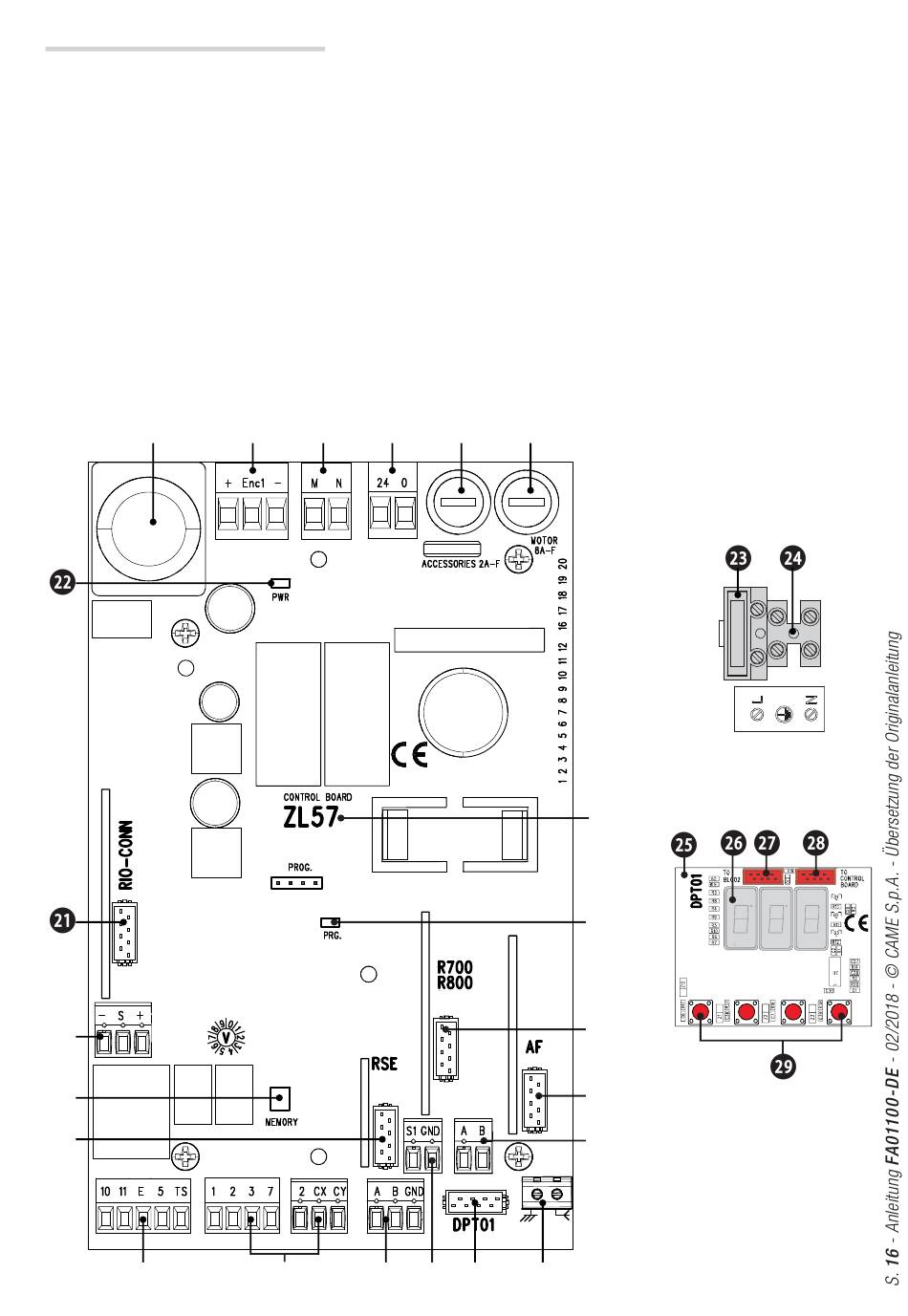

Beschreibung der Bestandteile
1. Orientierungsleuchte
2. Klemmleiste Encoder
3. Klemmleiste Antriebseinheit
4. Versorgungsklemmleiste Steuerung
5. Schmelzsicherung Zusatzgeräte
6. Schmelzsicherung Antrieb
7. Steuerung
8. Programmier-LED
9. Steckplatz für R700/R800 Modul
10. Steckplatz AF-Funksteckmodul
11. Klemmleiste für Codeschlösser
12. Klemmleiste für Antenne
13. Steckplatz für Programmierplatine (DPT01)
14. Klemmleiste für Transponderleser
15. Anschlussklemmleiste für CRP
❶
⓴
⓳
⓲
⓱
❷ ❸ ❹
P
⓰ ⓯
16. Klemmleiste für Befehls- und Sicherheitsgeräte
17. Klemmleiste für Warngeräte
18. Steckplatz RSE-Platine
19. Steckplatz Memory Roll
20. Klemmleiste für RGP1 Modul
21. Steckplatz für RIOCN8WS Modul
22. Strom-LED
23. Eingangssicherung
24. Klemmleiste für Netzstromversorgung
25. Programmierplatine (DPT01)
26. Display
27. Nicht verwendet
28. Anschluss für Steuerung
29. Programmiertaster
❺ ❻
❼
❽
❾
❿
⓫
⓮ ⓭ ⓬
