Pinbelegungen; Nullmodemkabel; Serielles Pc-At-Kabel - 3Com SuperStack 3 3C17203 Handbuch

B

Nullmodemkabel

Serielles
PC-AT-Kabel
P
INBELEGUNGEN

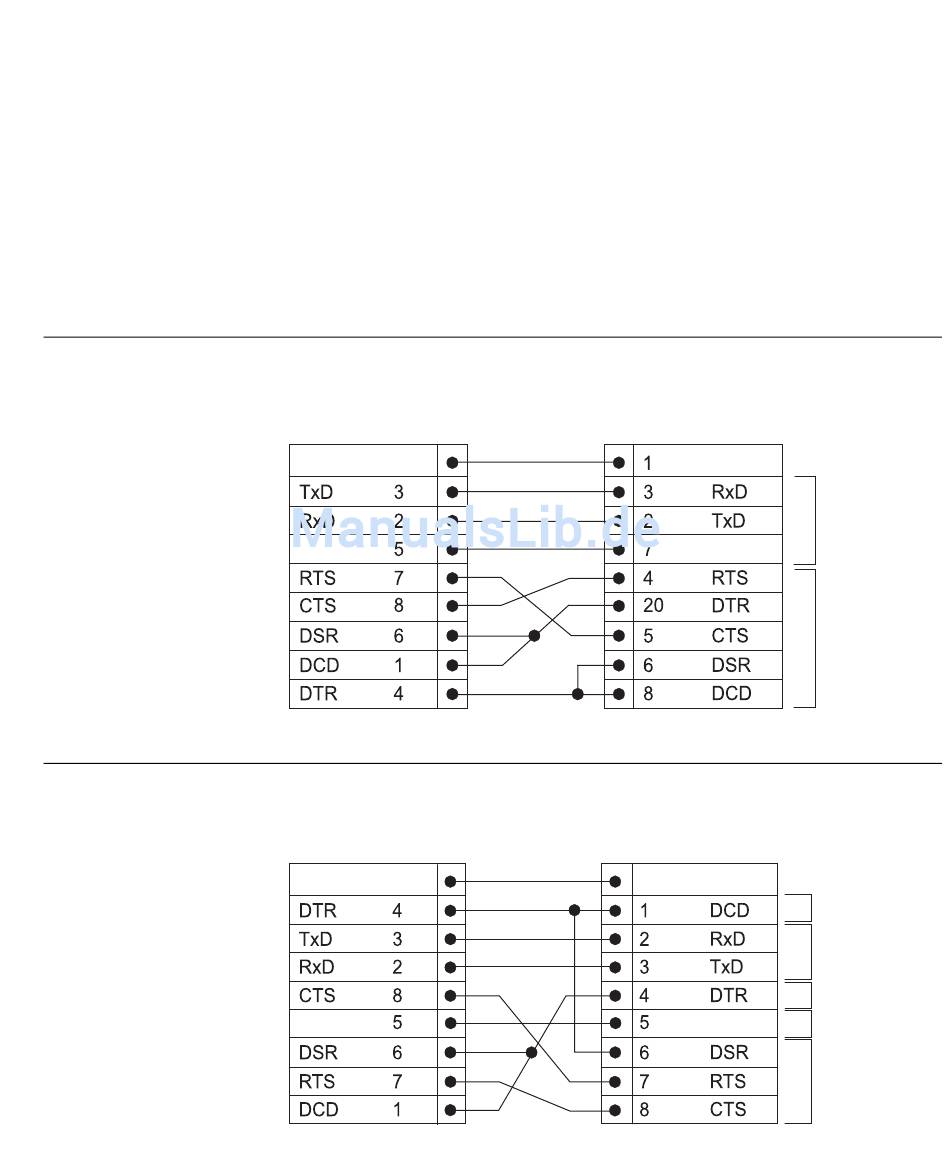

9 Pin auf RS-232 25 Pin
Switch 4400 Series
Kabelanschluss: 9 Pin (Buchse)
Bildschirm Shell
Erdung
9 Pin auf 9 Pin
Switch 4400 Series
Kabelanschluss: 9 Pin (Buchse)
Bildschirm Shell
Erdung
PC/Terminal
Kabelanschluss: 25 Pin (Stecker/Buchse)
Bildschirm
Erdung
Serieller PC-AT-Port
Kabelanschluss: 9 Pin (Buchse)
Shell Bildschirm
Erdung
nur bei Abschirmung
erforderlich
immer erforderlich
erforderlich
für Handshake
nur bei Abschirmung
erforderlich
erforderlich
für Handshake
immer erforderlich
erforderlich
für Handshake
immer erforderlich
erforderlich
für Handshake
